5.6.
Betrieb über optionale Funkfernsteuerung oder 0-10V (+)
DC
Betrieb mit Kabelfernbedienung oder 0-10V DC
Verbinden Sie die Captain mit einem analogen Pult oder der optionalen Kabelfernbedienung. Hierzu
nutzen Sie die 3pol-XLR-Buchse auf der Rückseite des Gerätes.
Bitte achten Sie bei Benutzung des 0-10V DC Anschlusses auf die korrekte Belegung des Steckers
siehe dazu 4.3.5. Pin-Belegung.
Stecken Sie das Verbindungskabel des Pultes oder der Kabelfernbedienung in die entsprechende
Buchse auf der Rückseite des Gerätes.
Über den Drehknopf auf der Kabelfernbedienung bzw. über den Fader an Ihrem analogen Pult können
Sie den Pumpenwert regulieren.
Durch Betätigen des On/Off-Schalters der Kabelfernbedienung wird der Nebelvorgang gestartet und
beendet.
Betrieb mit der optionalen Funkfernbedienung
Stecken Sie den Funkempfänger in die 3-pol-XLR-Buchse auf der Rückseite des Gerätes. Durch
drücken des Auslösetasters am Handsender lösen Sie den Nebelvorgang aus. Lassen Sie den
Auslösetaster los, wird das Nebeln beendet. Bitte beachten Sie zu weiteren Informationen die
mitgelieferte Bedienungsanleitung der Funkfernsteuerung.
5.6.1.
DMX:
Pin 1 = Ground (Masse), Pin 2 = DMX-, Pin 3 = DMX+, Pin 4 und 5 = nc
3pol-XLR (analog):
Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in, Pin 3 = 12 V + DC out, max. 50mA
SMOKE FACTORY
FOG GENERATORS NEBELMASCHINEN
SMOKE-FACTORY
Captain D. / Captain D. Case Bedienungsanleitung

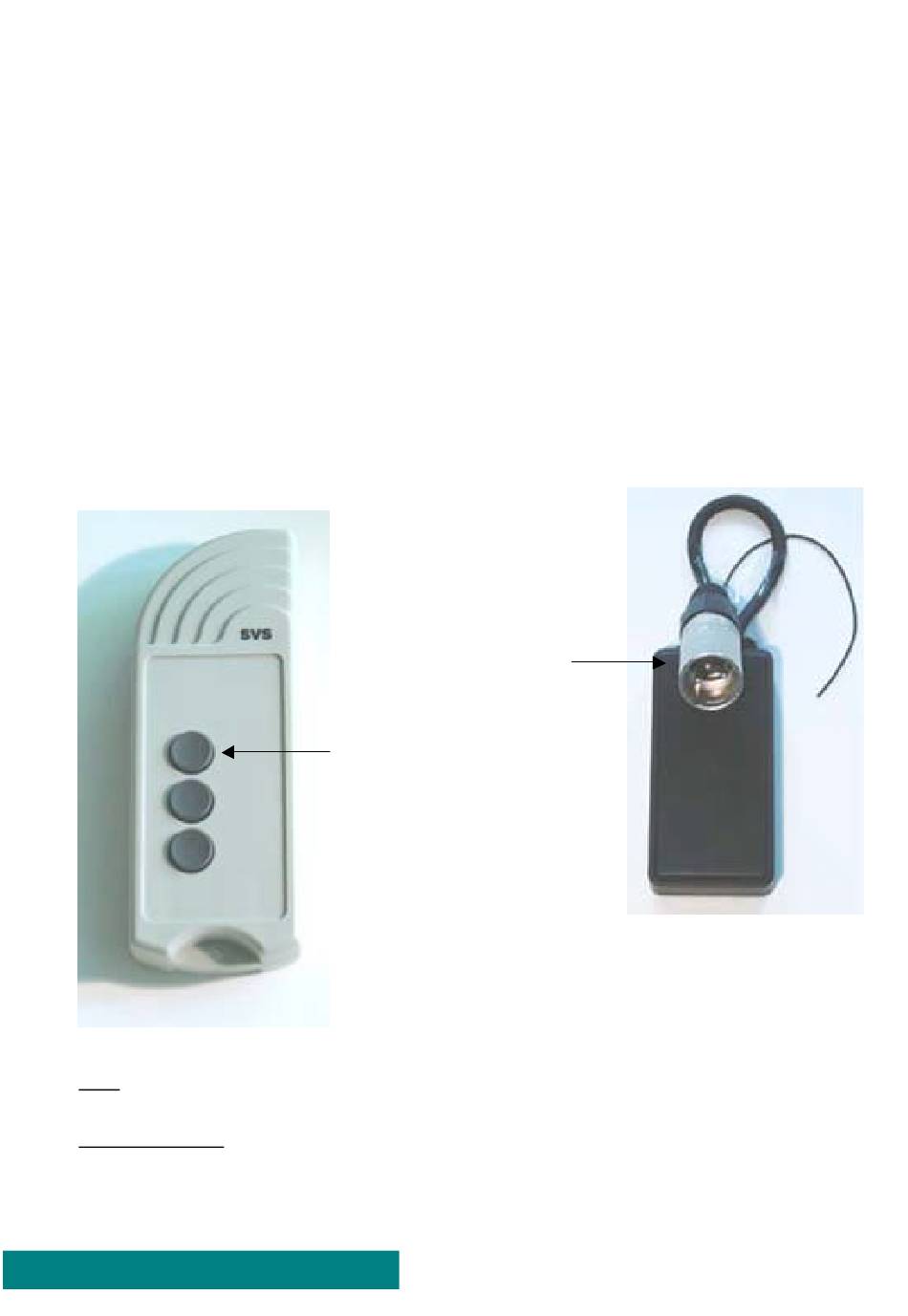

XLR 3pol Stecker des
Funkempfängers
Auslösetaster des
Funksenders
Pin-Belegung DMX und Analog 0-10V DC
–
Seite: 10 v. 15
