EWM ON 12pol Retox TG.0002 Umbauanleitung Seite 9

Pos. 0 Menge
1 1
2 1
• Flachbandkabel 26-polig von Platine T200, Steckplatz X3 entfernen.
Pos. 0 Menge
1 1
2 1
3 4
• Platine WTC1 mit 4 Abstandhaltern auf Zwischenblech befestigen.
099-002519-EW500
28.05.2019

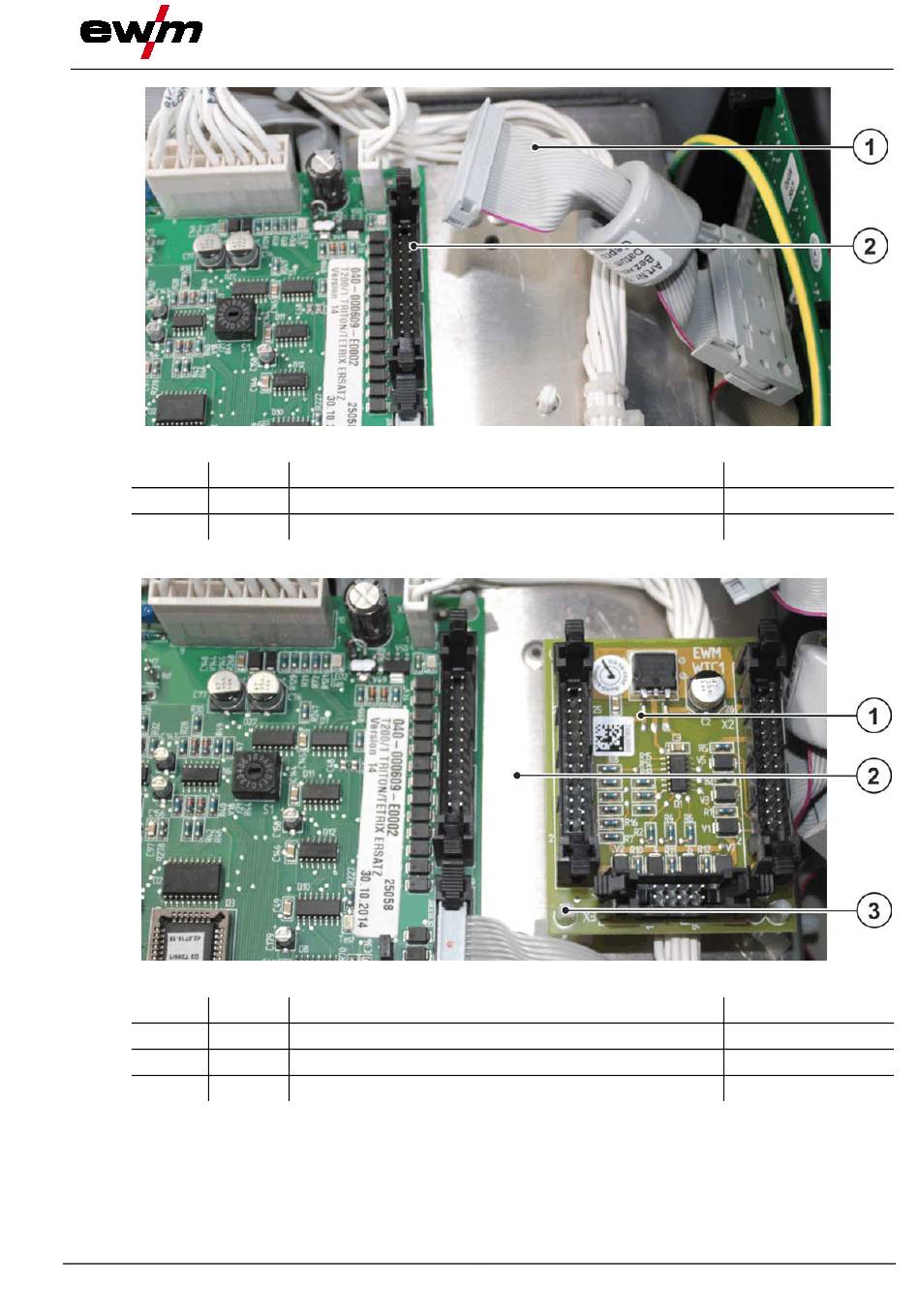

Abbildung 3-7
Beschreibung
Flachbandkabel 26-polig
Platine T200, Steckplatz X3
Abbildung 3-8
Beschreibung
Platine WTC1
Zwischenblech
Abstandhalter
Umbau
Montage
Artikelnummer
094-008189-00000
Artikelnummer
040-000625-00000
064-000720-00000
9
