EWM ON 12pol Retox TG.0002 Umbauanleitung Seite 6

Umbau
Demontage
3.3 Demontage
• Gehäusedeckel abschrauben.
Demontage der Platine TRF5 ist nur bei AC-Geräten notwendig.
Pos. 0 Menge
1 1
2 10
3 1
• Kreuzschlitzschrauben von Platine TRF5 lösen.
• Flachbandkabel 16-polig von Platine TRF5 entfernen und Platine TRF5 seitlich abklappen.
6

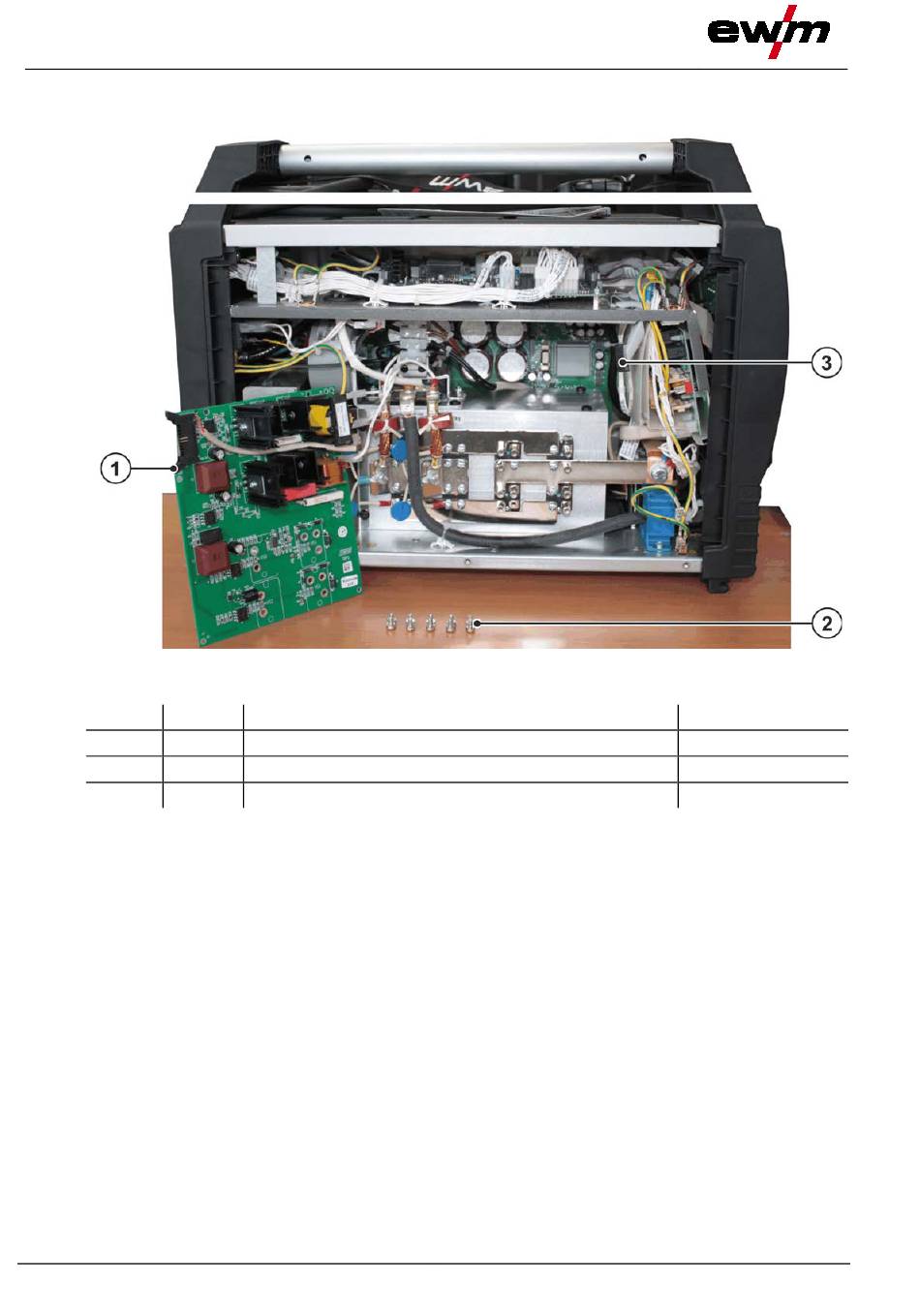

Abbildung 3-2
Beschreibung
Platine TRF5
M4x8 Kreuzschlitzschraube
Flachbandkabel 16-polig
Artikelnummer
099-002519-EW500
28.05.2019
