Πριν συνδέσετε το καλώδιο ρεύματος,
ελέγξτε εάν ο τύπος ρεύματος, η τάση
παροχής και η συχνότητα που
αναγράφονται στην πινακίδα τύπου
Προσοχή
αντιστοιχούν με αυτά των τοπικών
συνθηκών.
Εσφαλμένη τάση παροχής ενδέχεται να
καταστρέψει το σερβοκινητήρα.
Για τη διασφάλιση της ηλεκτρομαγνητικής
συμβατότητας (EMC), τα καλώδια σήματος
πρέπει να είναι θωρακισμένα.
Το πλέγμα προστασίας πρέπει να
Προσοχή συνδέεται στη μία πλευρά με γείωση (PE)
ή τη γείωση του περιβλήματος
(ακροδέκτης γείωσης).
Περάστε τα καλώδια σήματος και ρεύματος
σε ξεχωριστά κανάλια καλωδίων.
Για παράλληλη λειτουργία: Εάν πολλές
μονάδες ελέγχονται μέσω κοινόχρηστης
επαφής, π.χ. εάν υπάρχουν δύο
Προσοχή
σερβοκινητήρες πάνω σε μία αντλία duplex,
κάθε μονάδα πρέπει να διαθέτει ρελέ για
παράλληλη λειτουργία.
Περάστε τις γραμμές παροχής ρεύματος με
Σημείωση
διατομές που συμμορφώνονται με τις
κατευθυντήριες οδηγίες VDE.
Χρησιμοποιήστε ξεχωριστές,
Σημείωση
θωρακισμένες γραμμές για χαμηλές τάσεις
(π.χ. ποτενσιόμετρα, αναλογικά σήματα).
Χρησιμοποιήστε βιδωτές συνδέσεις
καλωδίων κατάλληλες για τη γραμμή
σύνδεσης.
Σημείωση
Ο αναφερόμενος βαθμός προστασίας
διασφαλίζεται μόνο εφόσον
χρησιμοποιηθούν οι κατάλληλες βιδωτές
συνδέσεις καλωδίων.
10.2 Σερβοκινητήρας με ποτενσιόμετρο
αναστροφής

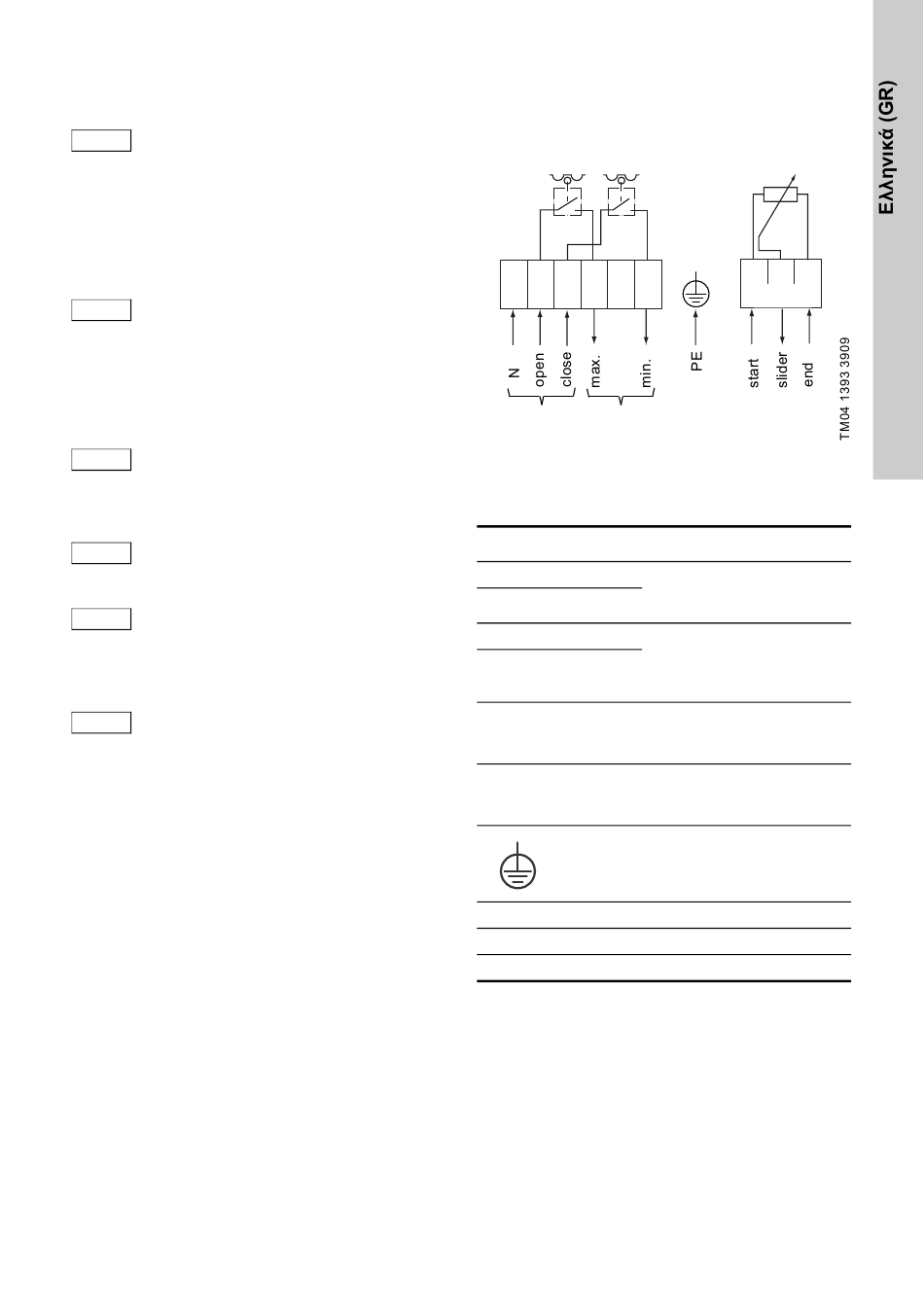

10.2.1 ∆ιάγραμμα κυκλώματος
(max.) (min.)
1
2 3 4
5
N
Έλεγχος Οριακοί
κινητήρα διακόπτες
Σχ. 8 ∆ιάγραμμα κυκλώματος για
σερβοκινητήρα με ποτενσιόμετρο
αναστροφής
Στοιχείο Περιγραφή
1 N Ουδέτερο Είσοδος τάσης παροχής
(για κατεύθυνση
2 Φάση
"open/max." (ανοικτό/μέγ.))
1 N Ουδέτερο Είσοδος τάσης παροχής
(για κατεύθυνση
"close/min."
3 Φάση
(κλειστό/ελάχ.))
Έξοδος τάσης παροχής
4 (θέση "final position max."
(τελική θέση μέγ.))
Έξοδος τάσης παροχής
5 (θέση "final position min."
(τελική θέση ελάχ.))
PE (γείωση)
18 Εκκίνηση
19 Ολισθητήρας
20 Τέλος
18 19 20
< 50 V
< 50 V
Ποτενσιόμετρο
αναστροφής
