7. Datos técnicos
2
1
4

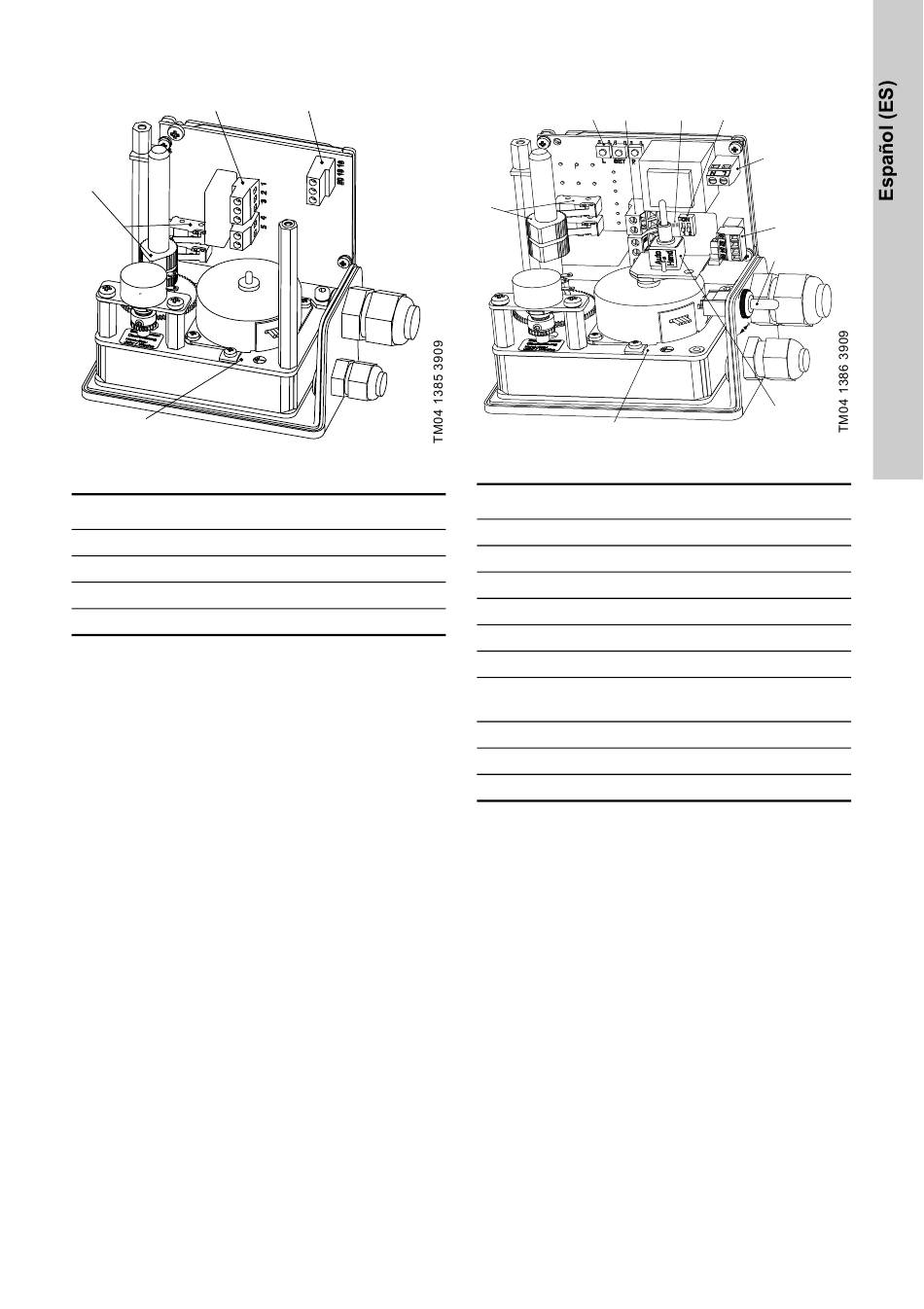

Fig. 2 Servomotor con potenciómetro inversor
Pos. Descripción
1 Leva limitadora
2 Entrada de voltaje de alimentación
3 Entrada/salida de potenciómetro
4 Terminal de tierra
3
2 3
1
10
Fig. 3 Servomotor con control analógico
Pos. Descripción
1 Leva limitadora
2 Botones de programación
3 Salida de alarma
4 Indicadores LED
5 Interruptor DIP
6 Terminales de conexión a la red eléctrica
Terminales de conexión de la señal
7
analógica
8 Conmutador de ajuste manual
9 Conmutador de servicio
10 Terminal de tierra
4
5
6
7
8
9
