Σχέδιο εγκατάστασης για τον ηλεκτρικό σερβοκινητήρα

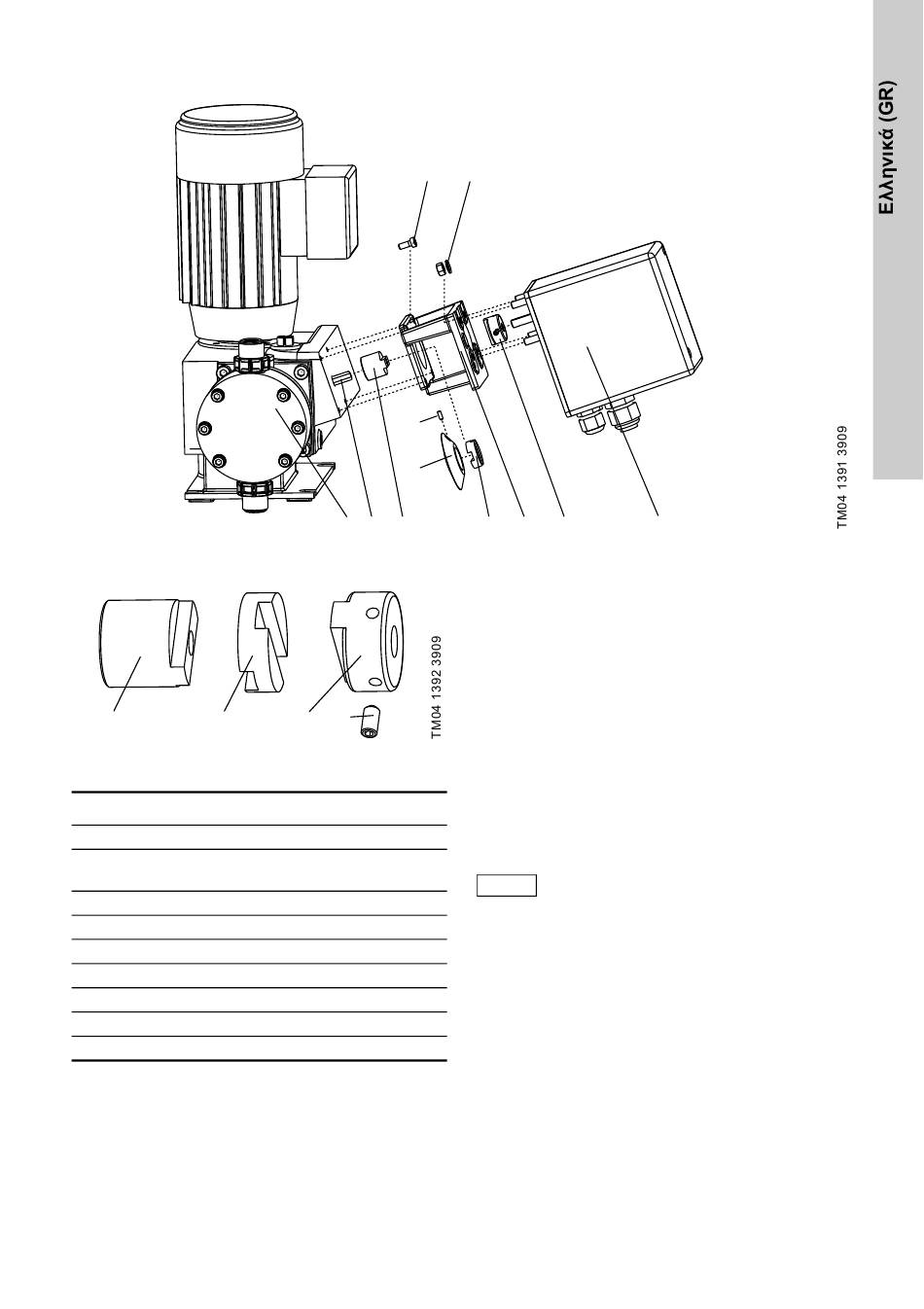

Σχ. 6 Εγκατάσταση του σερβοκινητήρα (χρησιμοποιώντας το παράδειγμα μίας αντλίας DMH)
3a
3b
Σχ. 7 Σύνδεσμος
Στοιχείο Περιγραφή
1 Αντλία
Άξονας ρύθμισης
2
(αυλακωτό πειράκι)
3 Σύνδεσμος
4 ∆ακτύλιος αντλίας
5 Βίδα
6 Παξιμάδι και ενδιάμεσος δίσκος
7 ∆ακτύλιος κλίμακας
8 Ακέφαλη βίδα
9 Σερβοκινητήρας
Τοποθέτηση του σερβοκινητήρα στον δακτύλιο
αντλίας
1. Ωθήστε το τμήμα συνδέσμου (3c) πάνω στον
άξονα του σερβοκινητήρα (9) και βιδώστε χαλαρά
την ακέφαλη βίδα (3d).
2. Χρησιμοποιήστε τέσσερα παξιμάδα και
ενδιάμεσους δίσκους (6) για να στερεώστε το
δακτύλιο της αντλίας πάνω στις ακέφαλες βίδες
του σερβοκινητήρα.
5 6
4x
4x
8
7
3a
1 2
3c 3d
4 3c, 3d
3b
Τοποθέτηση του σερβοκινητήρα και του
δακτυλίου αντλίας στην αντλία
1. Για DMX: Προσαρτήστε την παρεχόμενη πρόσθια
πλάκα.
2. Τοποθετήστε το τμήμα συνδέσμου (3a) πάνω
στον άξονα ρύθμισης (2).
3. Κρατήστε τον σερβοκινητήρα και τον δακτύλιο
αντλίας πάνω στην αντλία.
4. Περάστε τον δακτύλιο κλίμακας (7) και το τμήμα
συνδέσμου (3b) (φορέα) διαμέσου της πλευράς
του δακτυλίου της αντλίας. Ωθήστε το ένα τμήμα
του συνδέσμου (3b) πάνω στο άλλο τμήμα του
συνδέσμου (3a) έτσι ώστε να βρίσκεται στη
σωστή θέση (δείτε το Σχ. 6) και κρατήστε το στη
θέση του με το ένα χέρι.
Κατά τη διάρκεια αυτής της διαδικασίας, ο
Προσοχή
άξονας δεν πρέπει να περιστραφεί.
5. Γυρίστε το τμήμα συνδέσμου (3c) πάνω στον
άξονα έτσι ώστε να εμπλακεί μέσα στην αύλακα
στο τμήμα συνδέσμου (3b).
6. Χρησιμοποιήστε την ακέφαλη βίδα (3d) για να
στερεώσετε το τμήμα συνδέσμου (3c) πάνω στον
άξονα του σερβοκινητήρα.
7. Τοποθετήστε τον δακτύλιο αντλίας
χρησιμοποιώντας τρεις βίδες (DMX) ή τέσσερις
βίδες (DMH) (5).
8. Ευθυγραμμίστε τη θέση 0 % του δακτυλίου
κλίμακας (7) με την ενδεικτική ακίδα πάνω στο
δακτύλιο αντλίας και σφίξτε την ακέφαλη βίδα (8).
9
