Elektronische Thermostate A421
Eingeschränkte Bedienung
Hinweis: Durch das Einrichten der Eingeschränkten Bedienung wird der gelegentliche Benutzer daran gehindert, die Regelung Ihrer
Anwendung zu stark zu verändern, oder versehentlich den Betriebsmodus von Kühlen auf Heizen oder von Heizen auf Kühlen zu
verändern (durch zu starkes Verstellen der Werte bei den Parametern On und OFF).
Für das Einrichten der Eingeschränkten Bedienung muss der Jumper bei der Klemmleiste TB3 auf nur einen Pin gesetzt werden.
Verfahren Sie wie folgt, um die Eingeschränkte Bedienung einzurichten:
1. Stellen Sie sicher, dass im A421 bei der Klemmleiste TB3 der Pin auf beiden Pins steckt (uneingeschränkte Bedienung).
2. Stellen Sie die Werte der Parameter OFF und On ein, die das Regelband der Anwendung definieren.
3. Ändern Sie die Temperaturwerte bei den Parametern HtS und LtS, um den eingeschränkten Bereich zu definieren, der bei der
Eingeschränkten Bedienung gültig ist.
4. Unterbrechen Sie die Spannungsversorgung.
5. Stecken Sie den Jumper auf nur einen Pin (Eingeschränkte Bedienung).
6. Stellen Sie die Spannungsversorgung wieder her.
Die Bedienung des Reglers über die Tasten ist jetzt nur eingeschränkt möglich. Es kann nur der Wert des Parameters OFF geändert
werden, der dann das On/OFF-Regelband innerhalb des Bereichs ändert, der durch die Parameter HtS und LtS definiert wird.
Hinweis:
Um die Bedienung komplett einzuschränken und damit zu sperren, müssen die Parameter HtS und LtS wie folgt
eingestellt werden:
HtS muss gleich dem Wert von Parameter-Code On oder OFF sein
LtS muss gleich dem Wert von Parameter-Code OFF oder On sein.
Damit ist das Regelband (On bis OFF) gleich dem eingeschränkten Einstellbereich (LtS bis HtS)
und der Wert für OFF kann in der eingeschränkten Bedienung nicht verändert werden.
8

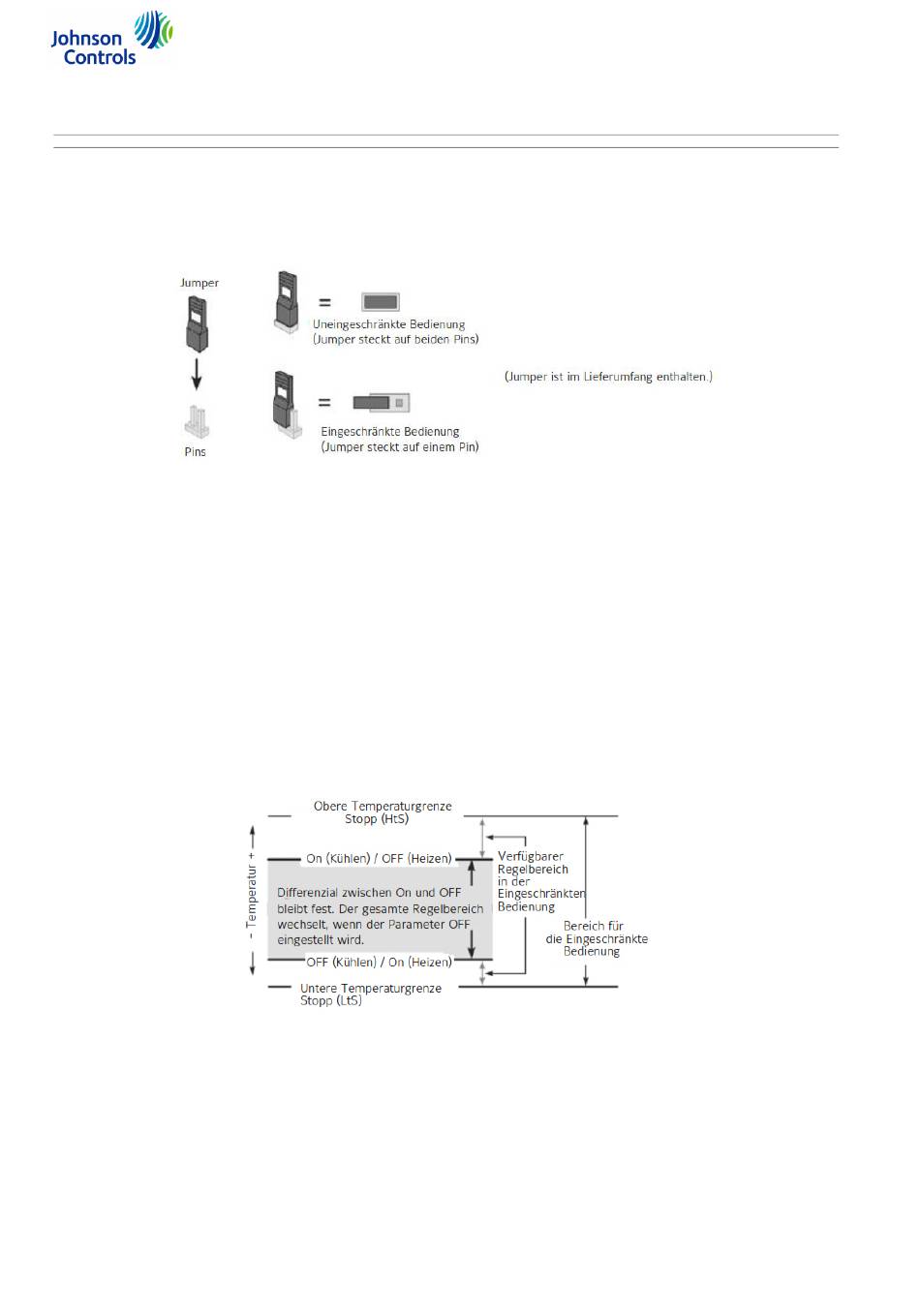

Abbildung 8:
Eingeschränkte Bedienung einstellen
UND
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
