Elektronische Thermostate A421
56
168
71

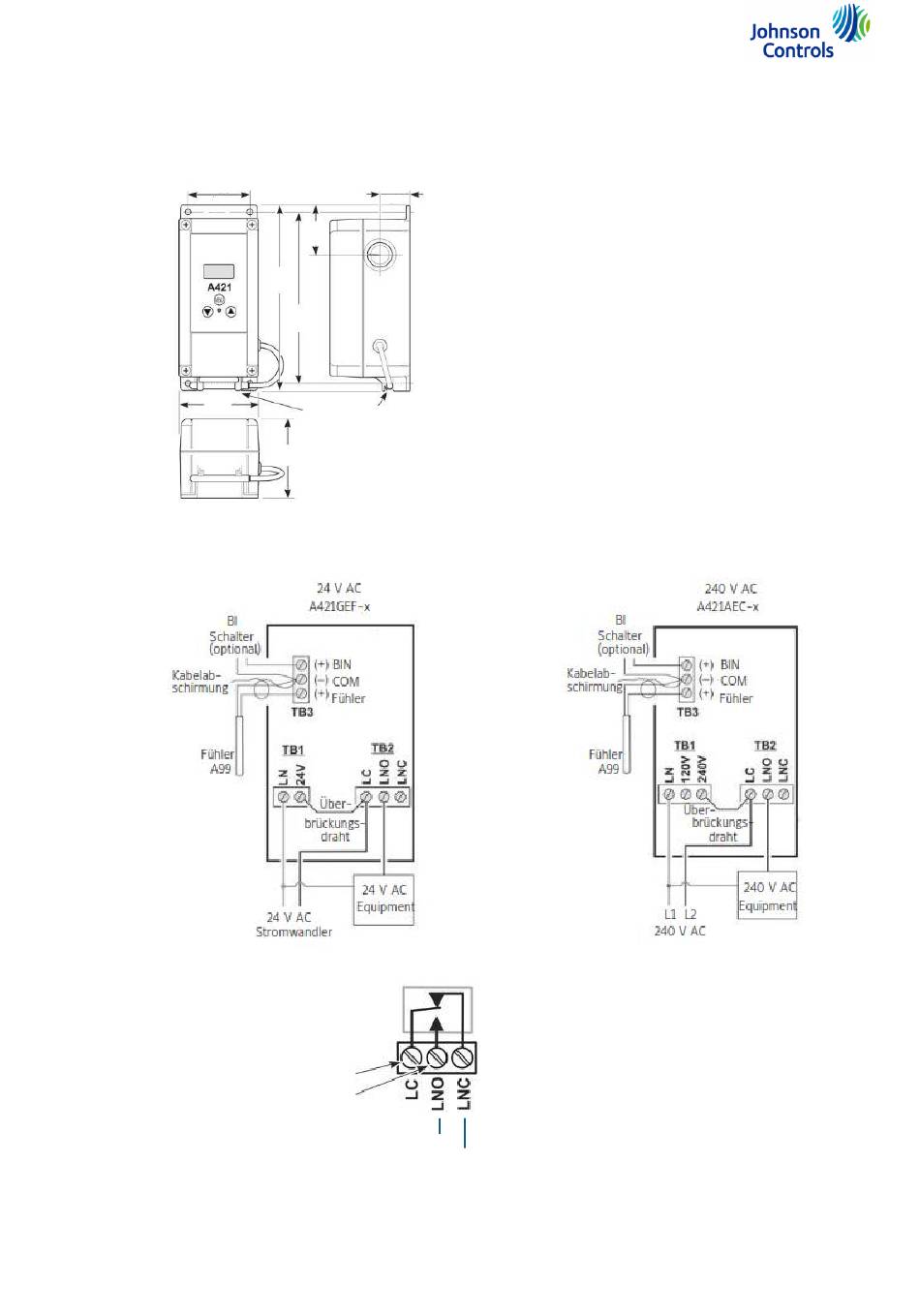

Abmessungen (mm) und Montage der Module A421GEF-x und A421AEC-x
Klemmleiste TB2 und Ausgangsrelais vom Typ 1-poliger Wechselkontakt
LC = "Fußkontakt"
Stromquelle für das geregelte
Equipment muss an Klemme LC
angeschlossen werden.
In einer typischen Anwendung
stellt LNO den Strom (von LC) für
das geregelte Equipment zur
Verfügung, wenn das Relais
aktiviert wird.
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
27
44
155
Position des Fühlers A99
in den Klammern unten
71
am A421
Ein
Aus
Verdrahtung der Module, Klemmleiste TB2
Nutzen Sie die 4 Löcher in den Ecken des Gehäuses für die
Montage auf einer ebenen Wandfläche.
Die Gehäuseplatte kann um 180 ° (relativ zum Gehäusedeckel mit
der LCD-Anzeige) gedreht werden, so dass die Anschlüsse
entweder oben oder unten liegen.
Beachten Sie aber, dass das Kabel zwischen der Gehäuseplatte
und dem Gehäusedeckel nicht über 180° verdreht werden darf.
Abbildung 1:
Die Klemmen LC, LNO und LNC der Klemmleiste TB2 sind mit
dem 1-poligen potentialfreien Wechselkontakt des Relais in der
A421-Regelung verbunden. Das Thermostat stellt keine interne
Spannung für die Klemmen oder Relaiskontakte an der
Klemmleiste TB2 zur Verfügung.
Das Thermostat aktiviert und deaktiviert das Relais, um die
Kontakte entsprechend der EIN/AUS-Temperaturwerte zu öffnen
bzw. zu schließen.
Relais deaktiviert (AUS): LC geöffnet (s. links), LED leuchtet nicht.
Relais aktiviert (EIN): LC schließt nach LNO und die LED leuchtet.
Abbildung 2:
