Elektronische Thermostate A421
Basismenü (On, OFF, SF, ASd)
Im Basismenü können Sie schnell die Temperaturwerte für die Parameter OFF und On bearbeiten, die Aktion SF für das
Relais bei einem Fühlerausfall und die Verzögerung ASd gegen eine zu kurze Zykluszeit festlegen.
(Es werden in der Abbildung die werkseitig eingestellten °F-Werte angezeigt.)
Drücken Sie, wenn der Hauptbildschirm angezeigt wird auf MENU.
Auf dem LCD-Display erscheint OFF (der Parameter-Code, Temperatur, an der sich das Relais einschaltet), der erste
Parameter-Bildschirm im Basismenü.
Drücken Sie auf die Tasten ▲ oder ▼, um durch die Parameter im Basismenü zu blättern, bis der gewünschte
Parameter-Code für eine Bearbeitung (hier On, siehe nächste Zeile) angezeigt wird.
Wird der gewünschte Parameter-Code angezeigt, müssen Sie die Taste MENU drücken, um die möglichen Werte
des Parameters anzuzeigen.
Der aktuelle Wert des Parameters wird angezeigt. Drücken Sie die Tasten ▲ oder ▼, um durch die Werte zu
blättern, die für den Parameter eingestellt werden können. Zeigen Sie den gewünschten Parameter an.
Wird der gewünschte Wert für den Parameter angezeigt, müssen Sie die Taste MENU drücken, um den Wert zu
speichern und zum nächsten Parameter zu gehen. Wenn Sie nicht die Taste MENU drücken, bleibt der alte Wert des
Parameters erhalten.
Um das Basismenü zu verlassen und direkt in das Erweiterte Menü zu gelangen, müssen Sie gleichzeitig die Tasten
▲ und ▼ drücken und sie für 5 Sekunden gedrückt halten.
6

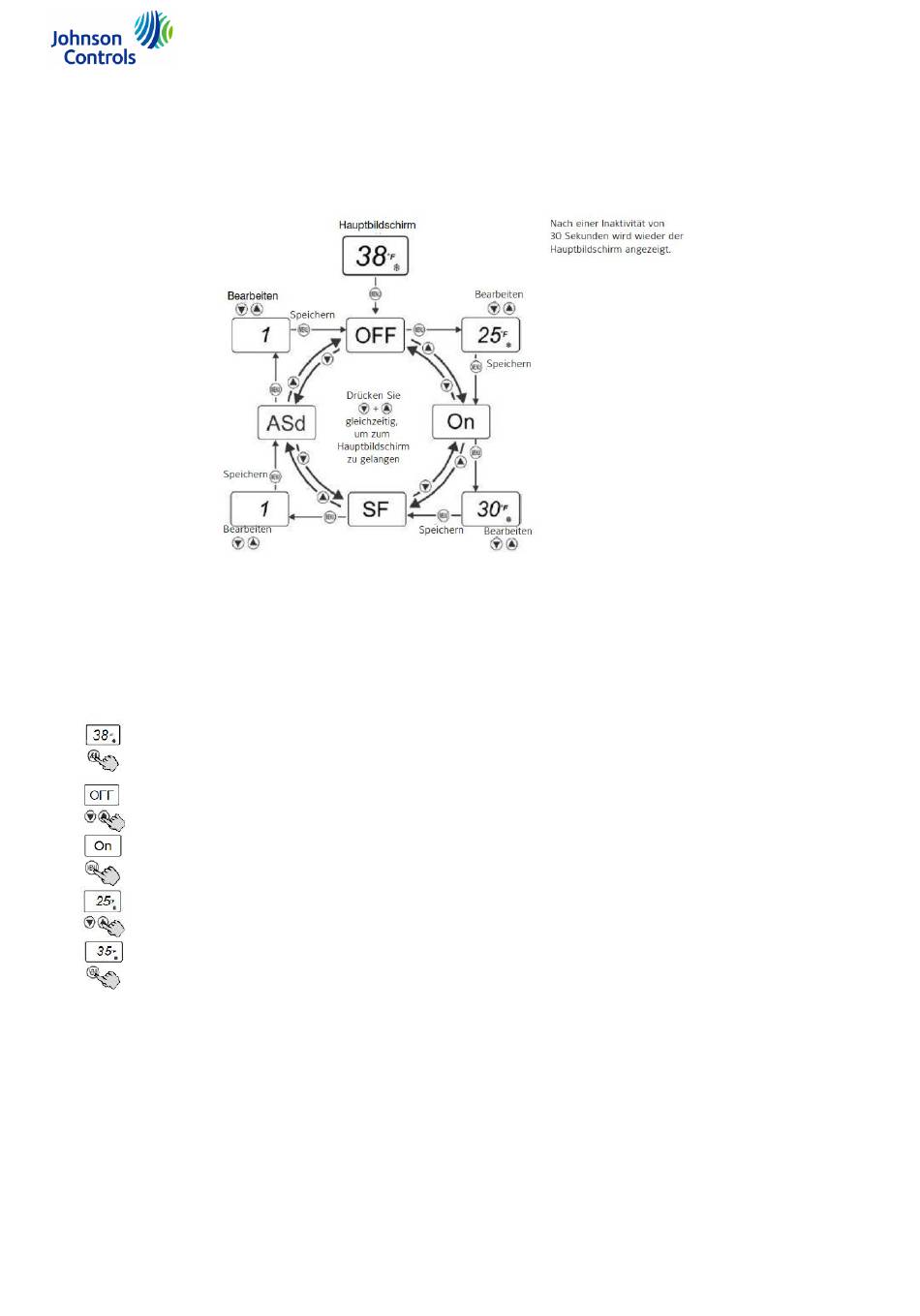

Abbildung 6:
Navigation im Basismenü
(Parameter siehe Abbildung 5 auf Seite 5)
