Elektronische Thermostate A421
Anforderung nach einem Einschalten (On) wird während des ASd vorgegeben
Intervall ASd startet, wenn das Ausgangsrelais in
den Zustand Off geht.
Wenn der Wert ASd größer als 0 ist, wird das eingestellte Verzögerungsintervall jedes Mal initialisiert, wenn der A421 eingeschaltet
wird, oder ein OFF-Zyklus beginnt. Wenn das Intervall aktiv ist, wird abwechselnd der Messwert am Fühler A99 und ASd auf dem
Display angezeigt.
Diese Verzögerung für ein zu kurzes Intervall wird typischerweise in Anwendungen für Kühlanlagen genutzt, um den Druck im
System auszugleichen, bevor der Kompressor neu startet. Während der Verzögerung bleibt das Ausgangsrelais im Zustand Off (falls
notwendig, wird der Zustand vorgegeben). Erst nach Ablauf des Intervalls schaltet das Relais in den On-Zustand.
Mindestzeit, in der das Ausgangsrelais im Zustand OFF (abgeschaltet) bleibt,
4
LCD-Display mit der
gemessenen Temperatur
am Fühler A99
Taste Menü
Taste Runter
LED
Relaiszustand
LED leuchtet grün, wenn das Relais aktiviert ist
und die Kontakte LC und LNO geschlossen sind

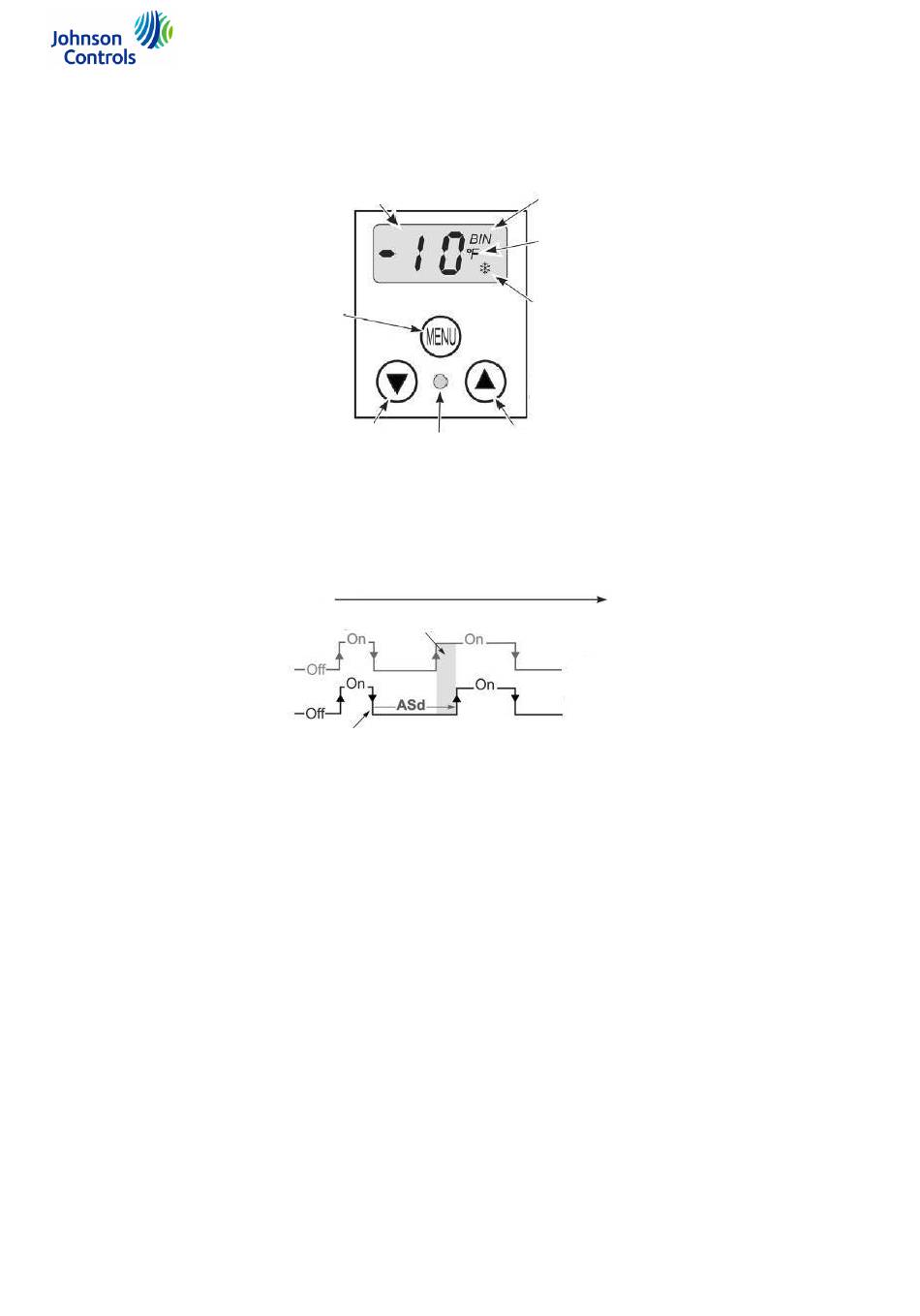

Abbildung 3:
Bedienfeld A421
Zeit
Abbildung 4:
Parameter ASd (Anti-Short Cycle Delay)
bevor der nächste On-Zyklus (eingeschaltet) startet
Zustandsanzeige Binäreingang
Wenn ein BI angeschlossen ist und dieser dann
geschlossen ist, dann gilt die Temperatur-
absenkung und es wird BIN angezeigt.
Temperatureinheit
Betriebsmodus
Schneeflocke: Kühlen (Parameter OFF < On)
Flamme: Heizen (Parameter OFF > On)
Taste Rauf
Anforderung
Zustand Ausgangsrelais
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
© 10.2024 Johnson Controls
