ITALIANO
TC724IT
TC724 versione IT è uno smontagomme automatico pro-
gettato per operare anche sui Pneumatici Tubeless.
Rispetto alla versione base, la macchina viene dotata dei
seguenti componenti(ved.fig.38):
• Dispositivo di gonfiaggio automatico per pneumatici tu-
beless (TI):tale dispositivo è caratterizzato da uno speciale
circuito d'aria "a grandi passaggi" e da una valvola ad aper-
tura instantanea. Azionando il pedale laterale di gonfiaggio
(L) la fuoriuscita d'aria avviene attraverso un foro per ogni
corsia, in modo da intallonare perfettamente il pneumatico
tubeless.
• Bombola d'aria compressa: conforme a quanto stabilito
dalla Direttiva 87/404 CEE, ha una capacità che consente
all' o peratore di avere sempre disponibili 18 litri d'aria com-
pressa per il gonfiaggio dei pneumatici tubeless (fig.38-B).
• Manometro di gonfiaggio: si tratta di un manometro
fissato sul lato sinistro del palo (fig.38-C) per consentire
all' o peratore di sostenere il pneumatico durante le opera-
zioni di gonfiaggio. Il manometro è conforme alla Direttiva
87/217 CEE.
DISPOSITIVO DI SICUREZZA
ATTENZIONE!
L'operazione di gonfiaggio è potenzialmente pe-
ricolosa! L'operatore deve adottare tutte le mi-
sure necessarie per garantire LE CONDIZIONI
DI SICUREZZA.
La macchina è stata dotata di una valvola limitatrice della
pressione di esercizio, tarata a 3,5 bar, e di una valvola di
massima pressione tarata a 4 bar.
LEGENDA
A: CORSIE MOBILI CON FORI PER TUBELESS
B: BOMBOLA DELL' A RIA
C: MANOMETRO DI GONFIAGGIO
F: PEDALE INVERTITORE
G: PEDALE STALLONATORE
H: PEDALE APERTURA E CHIUSURA
I: PEDALE PALO RIBALTABLE
L: PEDALE DI GONFIAGGIO PER TUBELESS.(fig.30a)
ENGLISH
TC724 IT
TC724 version TI is an automatic tyre changer designed to
operatealso on tubeless tyres. In addition to the basic mo-
del the machine is fitted with the following compo-nents
(see fig. 38):
• Automatic inflation device for tubeless tyres (TI): This
device has a large capacity air circuit and an instantaneous
valve. Activated with the side inflation pedal (L) the air
exits from a hole in each track. These are ideally positioned
to bead in tubeless tyres.
• Compressed air cylinder conforming to EEC Directi-
ve 87/404. The cylinder capacity means that the operator
always has 18 litres of compressed air available for the in-
flation of tubeless tyres (fig.38-B).
• Inflation manometer: This is a manometer (fig.38-C) fi-
xed to the left side of the column so as to allow the operator
to support the tyre during inflation. The manometer con-
forms to EEC Directive 87/217.
SAFETY DEVICE
WARNING!
The inflation process is potentially dangerous!
The operator must adopt all the measures ne-
cessary in order to guarantee SAFE CONDI-
TIONS.
The machine is fitted with a pressure limiting valve set at
3.5 bar and a maximum pressure valve set at 4 bar.
KEY
A: SLIDING TRACKS WITH HOLES FOR TUBELESS
TYRES
B: AIR CYLINDER
C: INFLATION MANOMETER
F: INVERTOR PEDAL
G: BEAD-BREAKER PEDAL
H: OPEN/CLOSE PEDAL
I: COLUMN TILT PEDAL
L: TUBELESS INFLATION PEDAL (FIG. 30a)

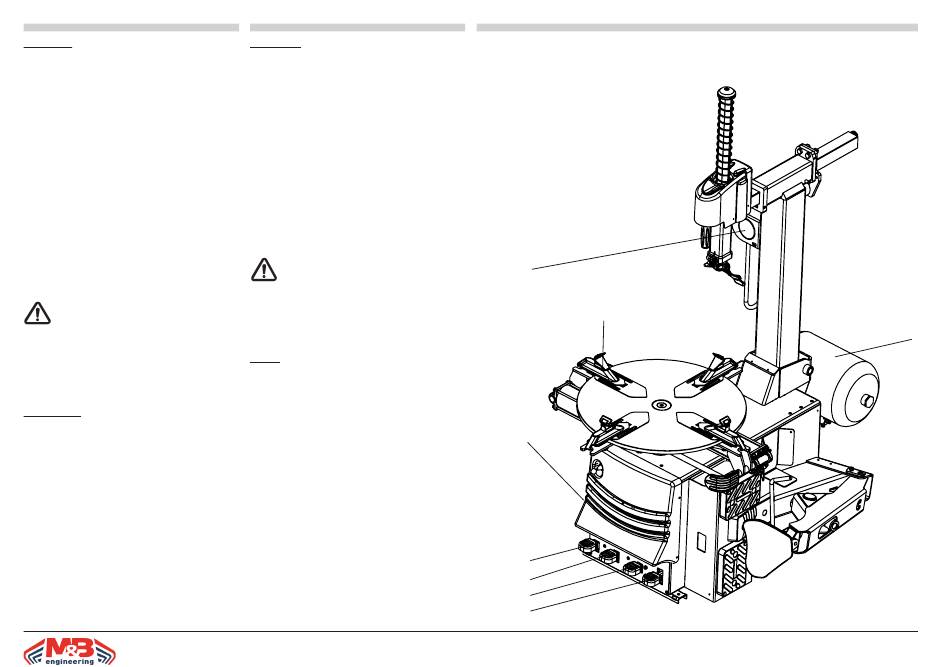

fig.38
C
A
L
I
H
G
F
TC724
B
26
