Lagler ELF Bedienung-Wartung Seite 5

ELF:
Einphasen-Wechselstrom-Motor
EUGEN LÄGLER GMBH
Industriegebiet Kappelrain
D-74363 Güglingen-Frauenzimmern
Den für Ihre Maschine gültigen Stromlaufplan finden Sie im Schaltkasten des Motors.

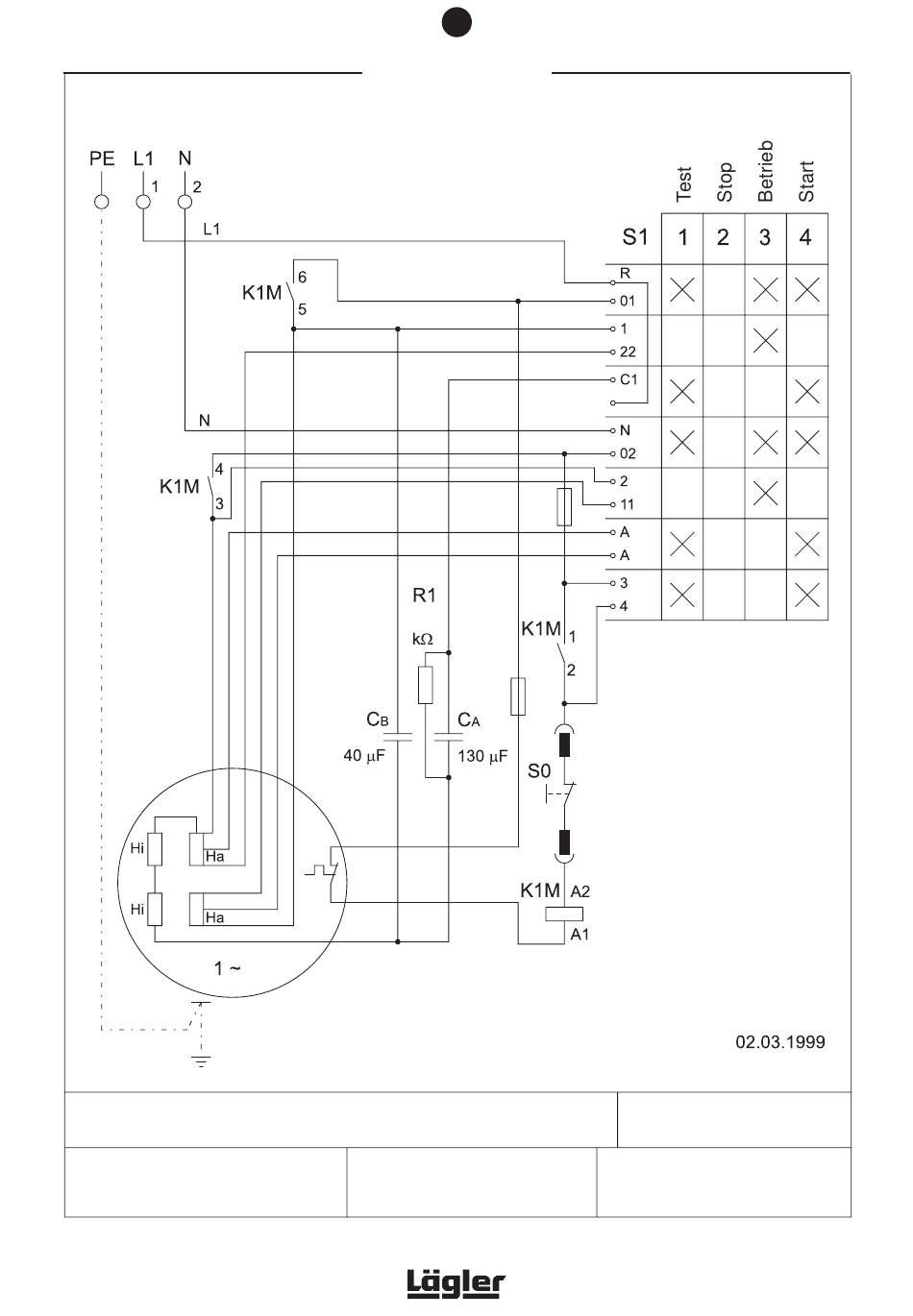

STROMLAUFPLAN
max. Vorsicherung: 20 A
Netz: 220 V / 60 Hz
8,6
Temperatur-
schalter
M1
Motor 2,9 kW
220 V / 60 Hertz
USA-Ausführung
Telefon: +49 - 7135 - 98 90 - 0
Fax: +49 - 7135 - 98 90 - 98
10
Wahlschalter
Sicherung
6,2 A
Siche-
rung
6,2 A
C
C
Ha = Hauptwicklung
Hi = Hilfswicklung
S0 = Notausschalter
Betrieb
E-Mail: info@laegler.com
Internet: http://www.laegler.com
= Anlaufkondensator
A
= Betriebskondensator
B
2,9 kW / 220 V / 60 Hz
USA-Ausführung
