Fronius
Fronius RL
24�2 Fronius RL
Easy Installation
ja
Übersicht
•
Schnittstelle integriert
•
Anschlussort: Rundbuchse am Wechselrichter
•
2-polige Verkabelung
•
Kommunikationsadresse muss nicht vergeben werden
•
Arbeitsschritte
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Wechselrichter an Solar-Log™ verkabeln
•
Die Verkabelung erfolgt über selbstkonfektionierte Kabelverbindung mit Rundstecker und Klemm-
leistenstecker
Der Rundstecker ist beim Hersteller zu beziehen.
Vorgehen
1.
Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen

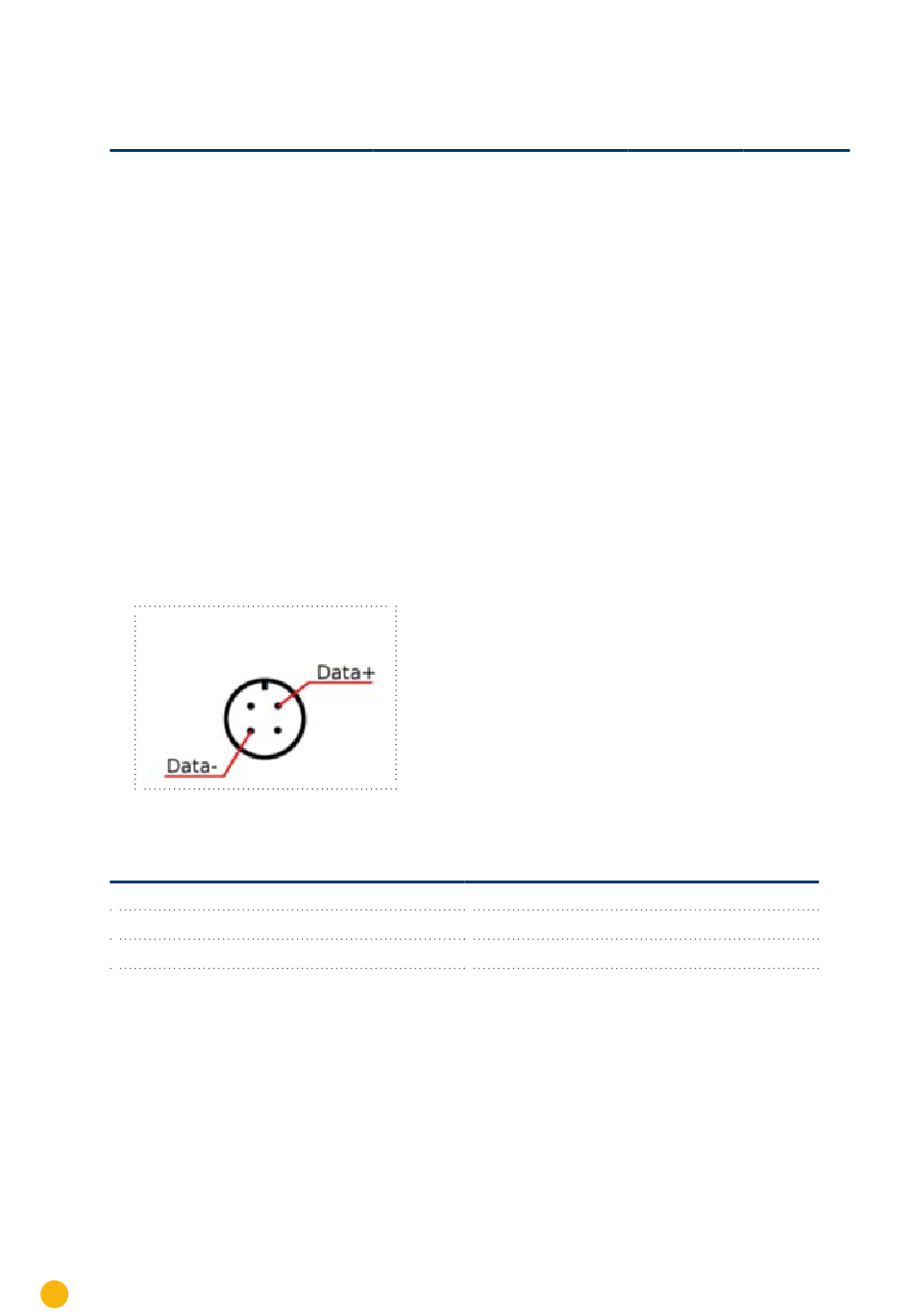

Ansicht Anschlussbuchse
Abbildung 10: Rund-Buchse Fronius RL
Klemmleistenstecker Solar-Log™
RS485/422 B
► 1
► 3
► 4
2.
Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter untereinander verkabeln
•
Verkabelung über 2-adriges geschirmtes Datenkabel
•
Anschlussort: Rundbuchse am Wechselrichter
Vorgehen
1.
Selbstkonfektionierte Kabelverbindung mit Rundstecker und Klemmleistenstecker herstellen
2.
Im 1.Rundstecker auch das Kabel zum nächsten Wechselrichter anschließen.
3.
Weitere Wechselrichter untereinander auf die gleiche Art verbinden
76
Terminierung
Adressierung
Jumper
ja
Sensoren RS485
Zähler RS485
ja
Wechselrichter
Rund-Buchse
► 1 Data +
► 2 Schrim des Kabels nutzen
► 3 Data -
Schnittstelle
ja
RS485
