6
ALPHA-SOL
6�1
ALPHA-SOL
Easy Installation
Terminierung
nein
Schalter
Übersicht
•
Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüsten
•
4-polige Verkabelung
•
Kommunikationsadresse muss vergeben werden.
•
Arbeitsschritte
•
Kommunikationsadresse vergeben
•
Wechselrichter und Solar-Log™ stromlos schalten
•
RS485-Schnittstelle in Wechselrichter einbauen
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Kommunikationsadresse vergeben
•
Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend
•
Einstellung: Über DIP-Schalter auf der Schnittstellenkarte
Vor
dem Einbau der RS485-Schnittstellenkarte:

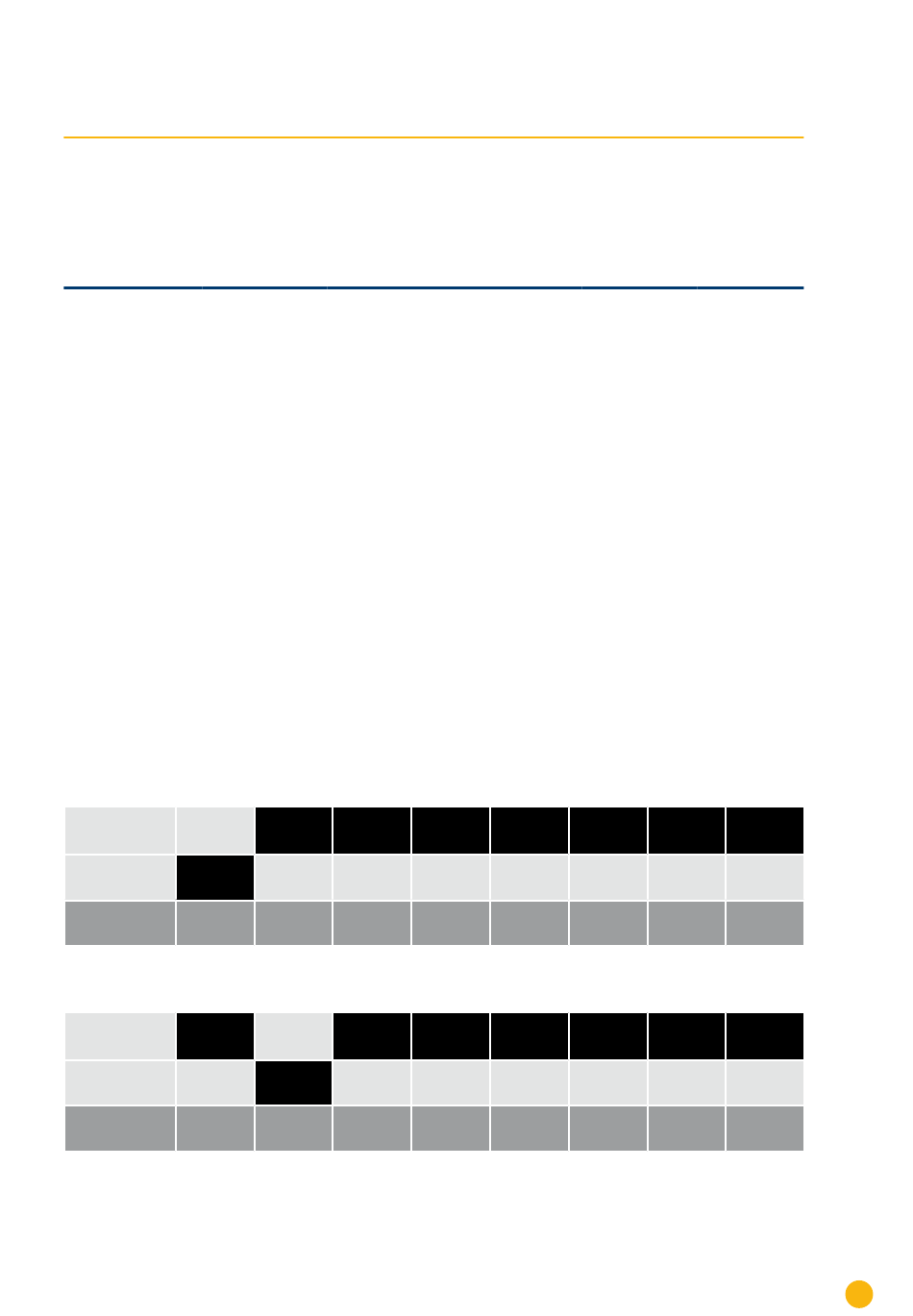

► Über die 8 DIP-Schalter der Schnittstellenkarte Kommunikationsadresse vergeben:
Beispiel – Kommunikationsadresse 1:
On
Off
DIP-Schalter
Beispiel – Kommunikationsadresse 2:
On
Off
DIP-Schalter
Adressierung
Sensoren RS485
ja
Zähler RS485
ja
ja
ALPHA-SOL
ALPHA-SOL
Schnittstelle
RS485
27
