SMA
SMA-Anschluss über Spezial-RS485-PiggyBack
Klemmleistenstecker Solar-Log™
Klemme
► 1
► 2
► 3
► 4
3.
Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der dem PiggyBack beiliegt.
Das Kabel muss innen im Wechselrichter mit dem Isolierschlauch umhüllt sein.
4.
Masseanschluss setzen: Klemme 5 des Wechselrichters mit dem beiliegenden Flach steckverteiler
am Gehäuse des Wechselrichters verbinden
5.
Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden.
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:

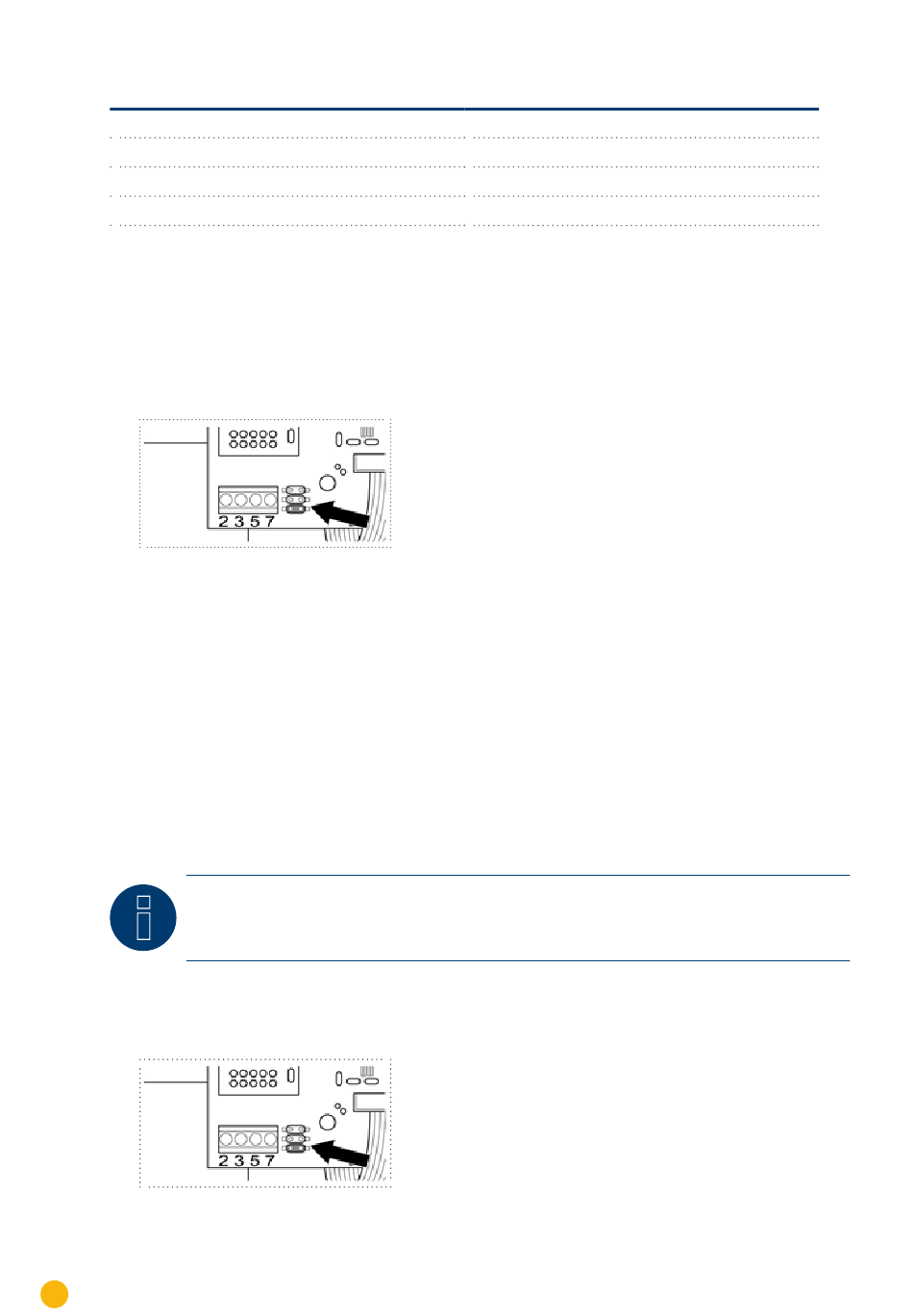

Abbildung 4: PiggyBack – Jumper stecken
6.
Wechselrichter schließen, wenn kein weiterer Wechselrichter angeschlossen werden soll
7.
Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter untereinander verkabeln
•
Verkabelung über 4-adriges, geschirmtes Datenkabel (z.B. ein 25 m Ringkabel, Solare Datensyste-
me-Bestellnr. 220014)
•
Anschlussort: Klemmleiste im Wechselrichter (auf nachgerüsteter RS485-Schnittstelle)
Vorgehen
1.
Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der dem PiggyBack beiliegt
Das Kabel muss im Inneren aller Wechselrichter mit dem Isolierschlauch umhüllt sein.
2.
Alle 4 Kontakte (2,3,5,7) der Klemmleiste von Wechselrichter 1 mit Wechselrichter 2 verbinden
Hinweis
Ein Schema für die Verkabelung im SMA-Mischbetrieb ist im Anhang dargestellt.
3.
Weitere Wechselrichter untereinander auf die gleiche Art verbinden
4.
Im letzten Wechselrichter terminieren
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:
Abbildung 5: Jumper SMA
5.
Wechselrichter schließen
156
Klemmleiste Wechselrichter
Klemme
► 2
► 3
► 5
► 7
