Klemmleistenstecker Solar-Log™
Klemme
► 1
► 4
2.
Stecker in Buchse des Wechselrichters stecken
3.
Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß Anleitung zwischen Pin 2
und 3 der Rundbuchse mit 120 Ω terminieren
4.
Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter untereinander verkabeln
•
Verkabelung über selbstkonfektioniertes RS485-Kabel
•
RJ45 Buchsen und COM-Rundbuchsen außen am Wechselrichter
Vorgehen
Es ist eine Verkabelung über RJ45 und Rundbuchsen aufzubauen.
•
Erster Wechselrichter wie vorstehend anschließen.
•
Die Verbindung zum zweiten Wechselrichter wird über die RS485/WIFI Buchse aufgebaut.
•
Adern nach folgendem Schema anklemmen:
Rundbuchse RS485/Wifi
Wechselrichter 1
Klemme
► 3 (B RS485)
► 2 (A RS485)

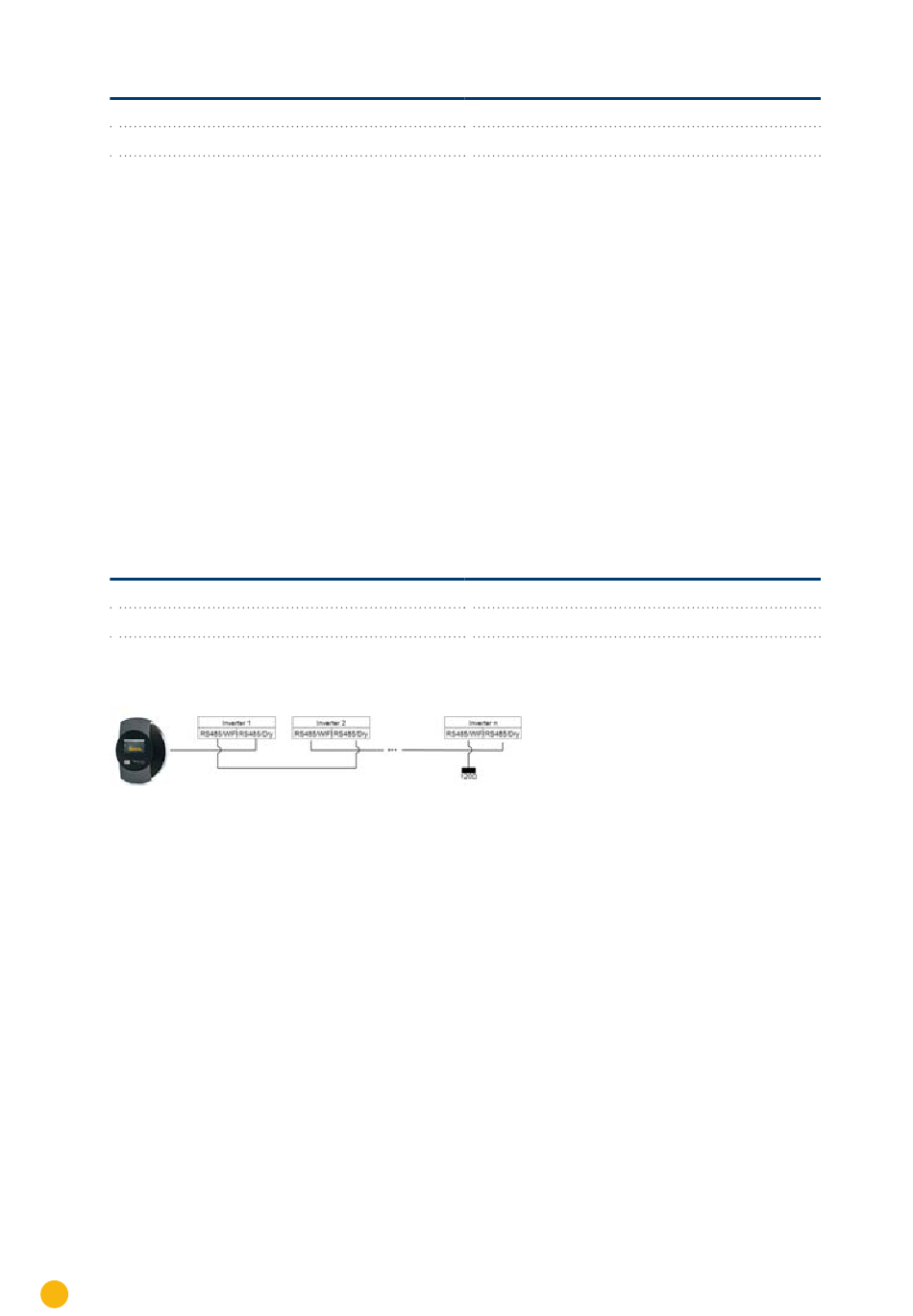

Abbildung 11: Sungrow-Verkabelungsschema bei mehreren Wechselrichtern
•
Weitere Wechselrichter untereinander auf die gleiche Art verbinden
•
Im letzten Wechselrichter zwischen Rundstecker Pin 2 und 3 mit 120 Ω Abschlusswiderstand ter-
minieren
•
Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Kommunikationsadresse vergeben
•
Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend
•
Einstellung: Über Bediendisplay des Wechselrichters
•
Vorgehen: Gemäß Anleitung zum Wechselrichter
188
RJ45 Buchse Wechselrichter
Pin
► 3 (Data+ A)
► 6 (Data- B)
RJ45 Buchse
Wechselrichter 2
Pin
► 3 (Data+ B)
► 6 (Data- A)
