Anschlüsse
Belegung RJ11
1�3 Belegung RJ11
Einige Wechselrichterhersteller verwenden RJ11 Buchsen an Ihren Geräten.
Die Belegung der einzelnen Pins ist herstellerspezifisch.
Die Verbindung mit der RS485/422 B und/oder der RS485 A Schnittstelle des Solar-Log
mäß Beschreibung beim jeweiligen Wechselrichter erfolgen.
Die Nummerierung der Pins des RJ45 Anschluss zeigt die folgende Grafik.

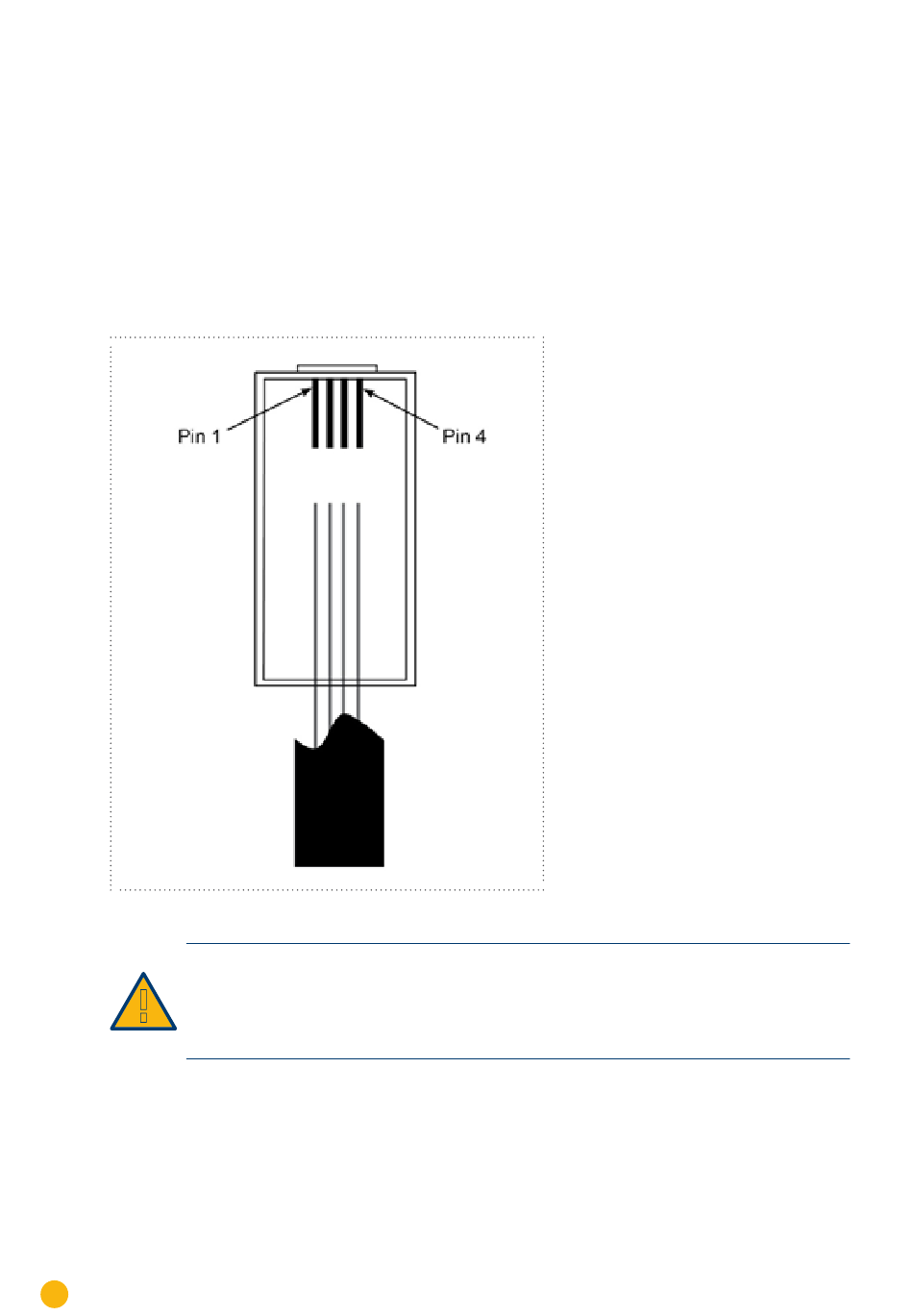

Abbildung 2: Pinbelegung RJ11 Stecker

Vorsicht
Gefahr von Gerätedefekt!
Der Solar-Log™ verfügt über eine RJ45-Buchse, die keinesfalls mit der RJ11-Buchse des
Wechselrichters verbunden werden darf!
► Wechselrichter nur über die RS485/422-Schnittstelle(n) des Solar-Log™ verbinden�
