Albatech
5�1
Albatech APL Trifase 15 / 20
Easy Installation
Terminierung
nein
Wechselrichter aus den unterschiedlichen Albatech Modellserien (APL Monofase/Trifase) können
nicht an einem RS485 Anschluss gemischt werden. Es muss bei der Wechselrichterauswahl die ent-
sprechende Serie ausgewählt werden.
Übersicht
•
Schnittstelle integriert
•
Anschlussort: Klemmleiste innen im Wechselrichter
•
3-polige Verkabelung
•
Kommunikationsadresse muss vergeben werden.
•
Arbeitsschritte
•
Kommunikationsadresse vergeben
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Hinweis:
Werden mehr als 32 Wechselrichter angeschlossen müssen laut Hersteller Signalverstärker
in den RS485 Bus eingebaut werden.
Wechselrichter an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
selbstkonfektioniertes geschirmtes, 3-adriges Datenkabel und Klemmleistenstecker.

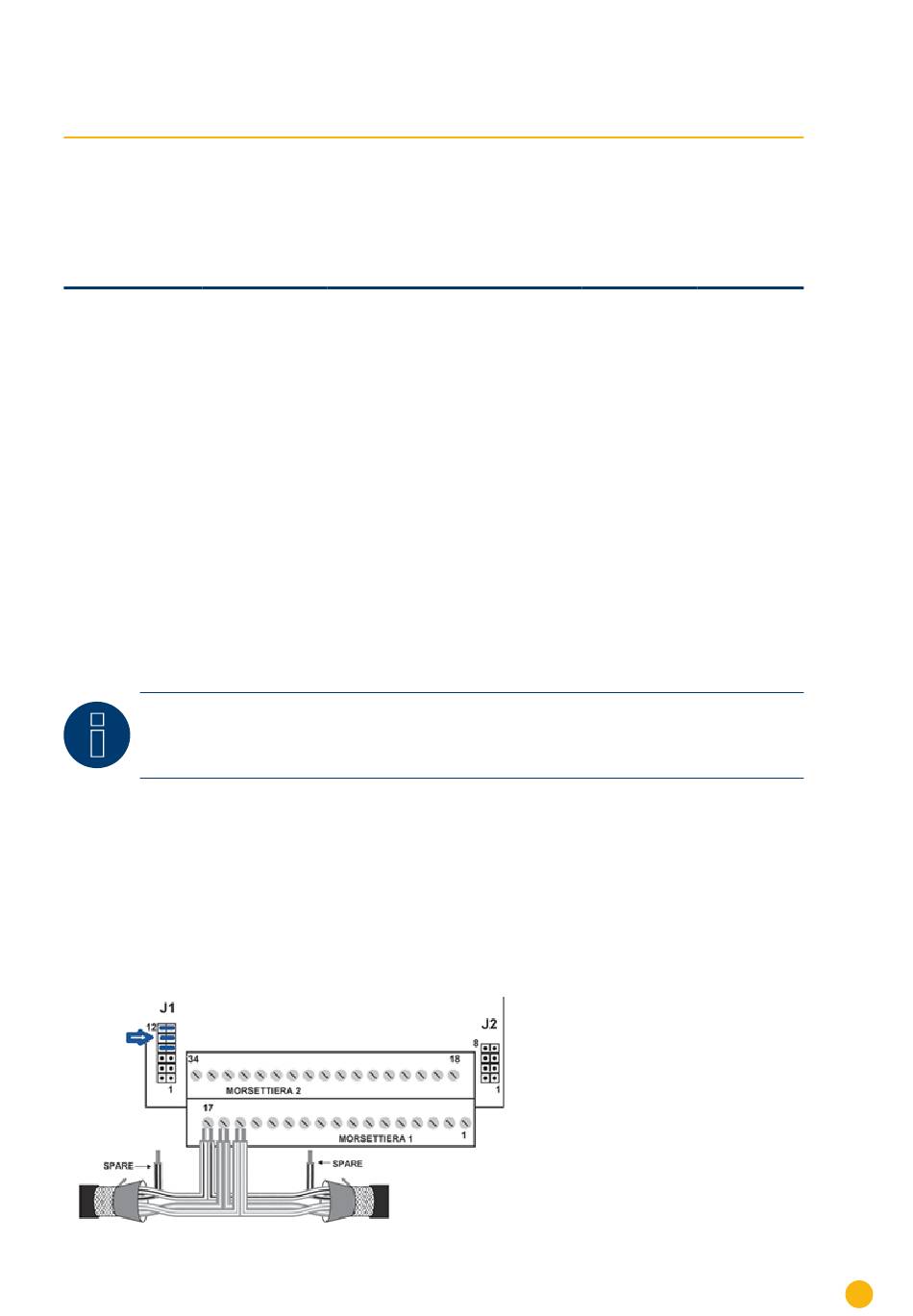

Der Anschluss an den Wechselrichter erfolgt gemäß der folgenden Abbildung. Die Terminierung der
Wechselrichter wird an Pin 9/10 von J1 durchgeführt. Terminiert werden muss sowohl der erste, als
auch der letzte Wechselrichter.
Adressierung
Jumper
ja
Sensoren RS485
Zähler RS485
ja
Albatech APL Trifase 15 / 20
Schnittstelle
ja
RS485
Albatech
23
