57 Siemens
57�1 Siemens
Easy Installation
Terminierung
ja
Widerstand
Übersicht
•
Schnittstelle integriert
•
Anschlussort: RS485-Buchse auf der Unterseite des Wechselrichters
•
2-polige Verkabelung
•
Kommunikationsadresse muss vergeben werden
•
Arbeitsschritte
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
•
Kommunikationsadresse vergeben
Wechselrichter an Solar-Log™ verkabeln
Für die Verbindungen zwischen dem Solar-Log™ und den Wechselrichtern fertigen Sie Kabel mit fol-
gender Pin-Belegung an.
Verbindung des Solar-Log™ mit dem ersten Wechselrichter
Solar-Log™ (4/6-poliger Klemmstecker)
Pin 1 (Weiß)
Pin 4 (Braun)
Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden (siehe folgen-
der Punkt „Busabschluss")
Wechselrichter untereinander verkabeln
Die Wechselrichter sind untereinander mit geschirmten Datenkabeln über die am SINVERT PVM be-
findlichen RS485-Anschlüsse zu verbinden.

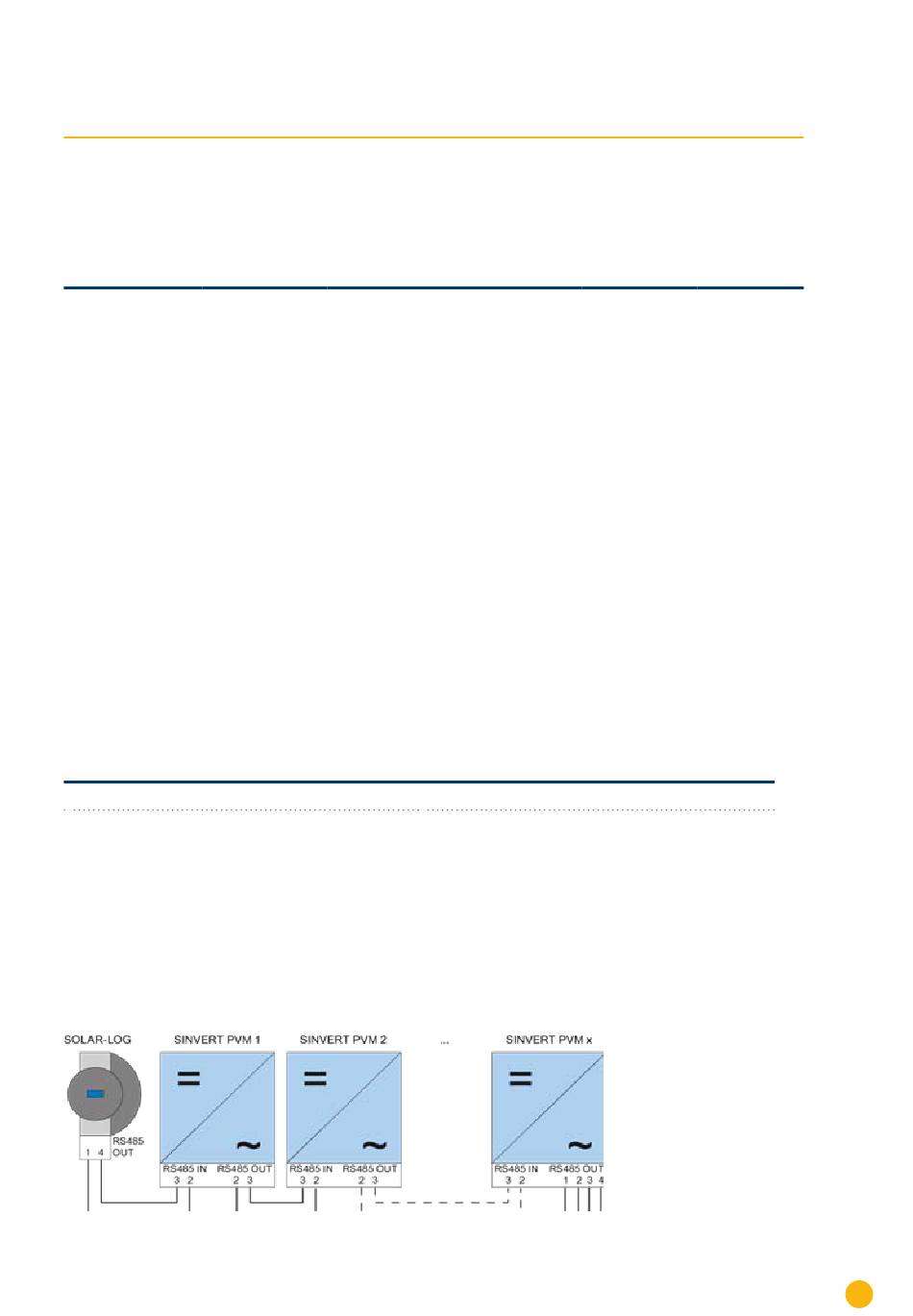

Die nachfolgende Grafik zeigt das prinzipielle Anschlussschema.
Abbildung 12: Siemens – Wechselrichter untereinander verkabeln
Adressierung
Sensoren RS485
ja
Erster Wechselrichter - RS485 IN
(4-poliger Rundstecker)
Pin 2
Pin 3
Zähler RS485
ja
ja
Siemens
Siemens
Schnittstelle
RS485
151
