Pairan

Pairan
44 Pairan
44�1 Pairan
Easy Installation
nein
Übersicht
•
Schnittstelle integriert
•
Anschlussort: Rundbuchse am Wechselrichter
•
2-polige Verkabelung
•
Kommunikationsadresse muss nicht vergeben werden
Arbeitsschritte
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Wechselrichter an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
selbstkonfektionierte Kabelverbindung mit Rundstecker und Klemmleistenstecker
Der Rundstecker ist beim Hersteller zu beziehen.
Vorgehen
1. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen

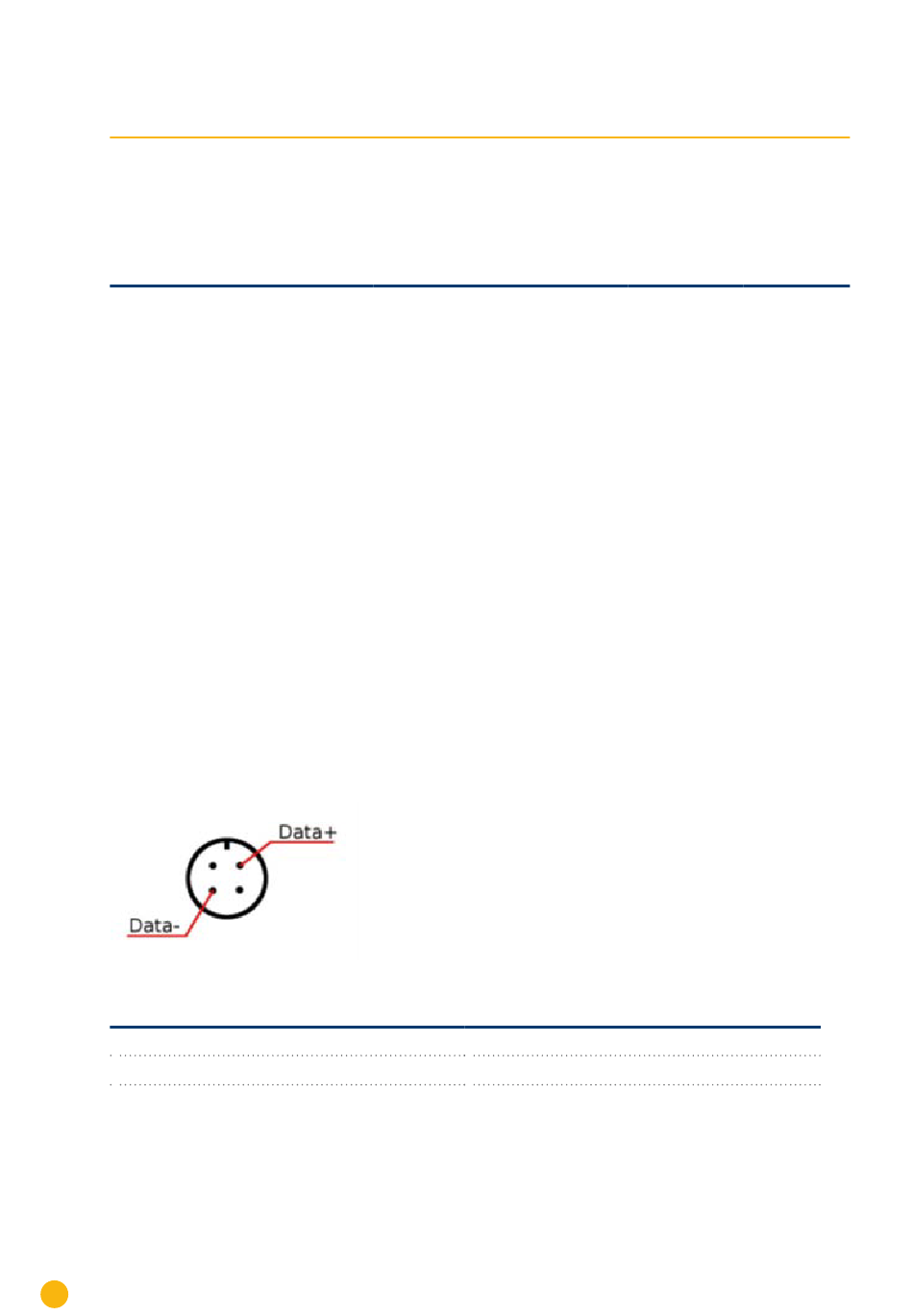

Ansicht Anschlussbuchse

Abbildung 15: Rundbuchse Pairan

Klemmleistenstecker Solar-Log™
RS485/422 B
► 1
► 4
2. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter untereinander verkabeln
•
Verkabelung über 2-adriges geschirmtes Datenkabel
118
Terminierung Adressierung
Jumper nein
Sensoren RS485 Zähler RS485
ja
Wechselrichter
Rund-Buchse
► Data +
► Data -
Schnittstelle
ja RS485
