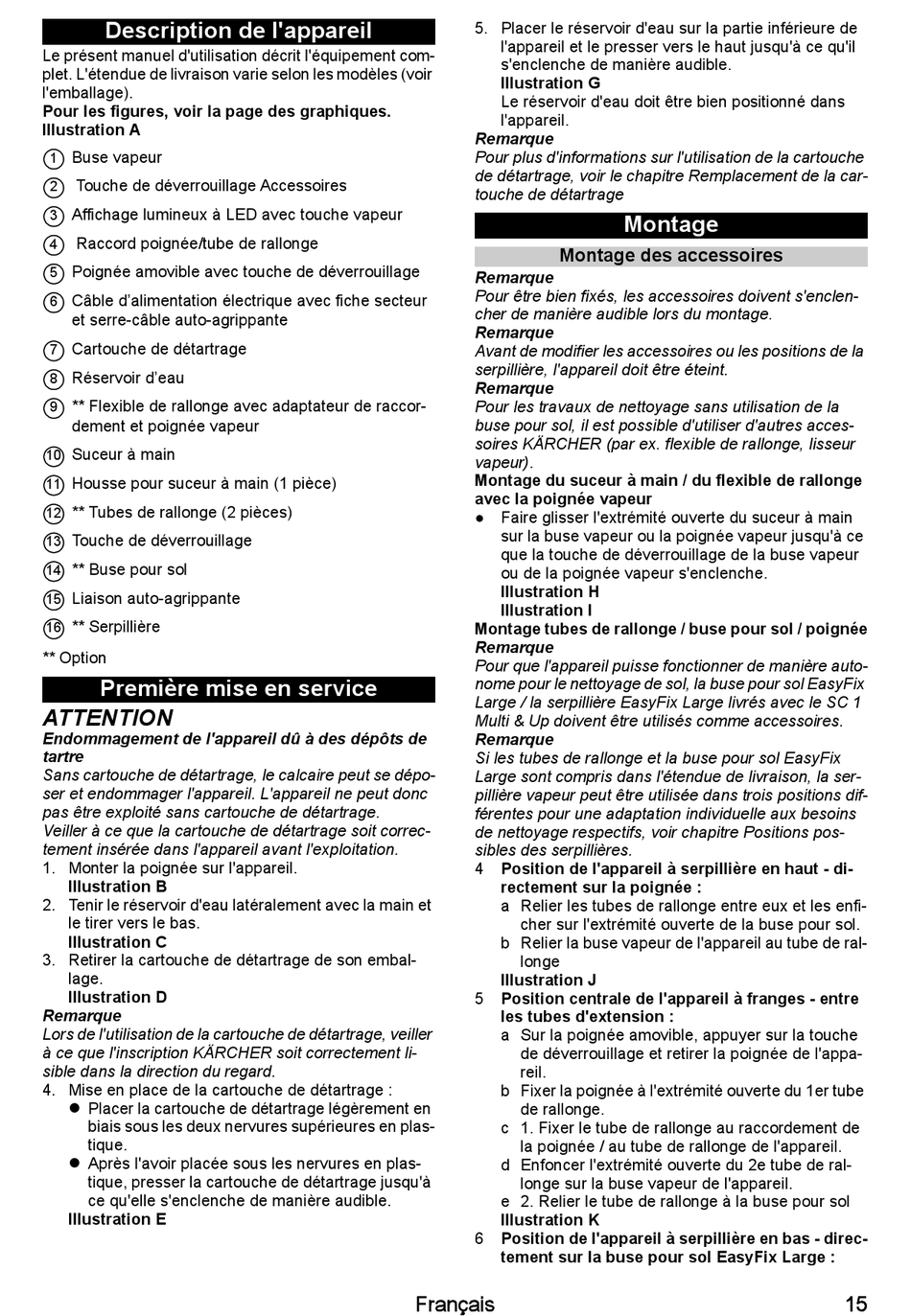

Description de l'appareil
Le présent manuel d'utilisation décrit l'équipement com-
plet. L'étendue de livraison varie selon les modèles (voir
l'emballage).
Pour les figures, voir la page des graphiques.
Illustration A
Buse vapeur
1
Touche de déverrouillage Accessoires
2
Affichage lumineux à LED avec touche vapeur
3
Raccord poignée/tube de rallonge
4
Poignée amovible avec touche de déverrouillage
5
Câble d'alimentation électrique avec fiche secteur
6
et serre-câble auto-agrippante
Cartouche de détartrage
7
Réservoir d'eau
8
** Flexible de rallonge avec adaptateur de raccor-
9
dement et poignée vapeur
Suceur à main
10
Housse pour suceur à main (1 pièce)
11
** Tubes de rallonge (2 pièces)
12
Touche de déverrouillage
13
** Buse pour sol
14
Liaison auto-agrippante
15
** Serpillière
16
** Option
Première mise en service
ATTENTION
Endommagement de l'appareil dû à des dépôts de
tartre
Sans cartouche de détartrage, le calcaire peut se dépo-
ser et endommager l'appareil. L'appareil ne peut donc
pas être exploité sans cartouche de détartrage.
Veiller à ce que la cartouche de détartrage soit correc-
tement insérée dans l'appareil avant l'exploitation.
1. Monter la poignée sur l'appareil.
Illustration B
2. Tenir le réservoir d'eau latéralement avec la main et
le tirer vers le bas.
Illustration C
3. Retirer la cartouche de détartrage de son embal-
lage.
Illustration D
Remarque
Lors de l'utilisation de la cartouche de détartrage, veiller
à ce que l'inscription KÄRCHER soit correctement li-
sible dans la direction du regard.
4. Mise en place de la cartouche de détartrage :
Placer la cartouche de détartrage légèrement en
biais sous les deux nervures supérieures en plas-
tique.
Après l'avoir placée sous les nervures en plas-
tique, presser la cartouche de détartrage jusqu'à
ce qu'elle s'enclenche de manière audible.
Illustration E
5. Placer le réservoir d'eau sur la partie inférieure de
l'appareil et le presser vers le haut jusqu'à ce qu'il
s'enclenche de manière audible.
Illustration G
Le réservoir d'eau doit être bien positionné dans
l'appareil.
Remarque
Pour plus d'informations sur l'utilisation de la cartouche
de détartrage, voir le chapitre Remplacement de la car-
touche de détartrage
Montage des accessoires
Remarque
Pour être bien fixés, les accessoires doivent s'enclen-
cher de manière audible lors du montage.
Remarque
Avant de modifier les accessoires ou les positions de la
serpillière, l'appareil doit être éteint.
Remarque
Pour les travaux de nettoyage sans utilisation de la
buse pour sol, il est possible d'utiliser d'autres acces-
soires KÄRCHER (par ex. flexible de rallonge, lisseur
vapeur).
Montage du suceur à main / du flexible de rallonge
avec la poignée vapeur
● Faire glisser l'extrémité ouverte du suceur à main
sur la buse vapeur ou la poignée vapeur jusqu'à ce
que la touche de déverrouillage de la buse vapeur
ou de la poignée vapeur s'enclenche.
Illustration H
Illustration I
Montage tubes de rallonge / buse pour sol / poignée
Remarque
Pour que l'appareil puisse fonctionner de manière auto-
nome pour le nettoyage de sol, la buse pour sol EasyFix
Large / la serpillière EasyFix Large livrés avec le SC 1
Multi & Up doivent être utilisés comme accessoires.
Remarque
Si les tubes de rallonge et la buse pour sol EasyFix
Large sont compris dans l'étendue de livraison, la ser-
pillière vapeur peut être utilisée dans trois positions dif-
férentes pour une adaptation individuelle aux besoins
de nettoyage respectifs, voir chapitre Positions pos-
sibles des serpillières.
4
Position de l'appareil à serpillière en haut - di-
rectement sur la poignée :
a Relier les tubes de rallonge entre eux et les enfi-
cher sur l'extrémité ouverte de la buse pour sol.
b Relier la buse vapeur de l'appareil au tube de ral-
longe
Illustration J
5
Position centrale de l'appareil à franges - entre
les tubes d'extension :
a Sur la poignée amovible, appuyer sur la touche
de déverrouillage et retirer la poignée de l'appa-
reil.
b Fixer la poignée à l'extrémité ouverte du 1er tube
de rallonge.
c 1. Fixer le tube de rallonge au raccordement de
la poignée / au tube de rallonge de l'appareil.
d Enfoncer l'extrémité ouverte du 2e tube de ral-
longe sur la buse vapeur de l'appareil.
e 2. Relier le tube de rallonge à la buse pour sol
Illustration K
6
Position de l'appareil à serpillière en bas - direc-
tement sur la buse pour sol EasyFix Large :
Français
Montage
15
