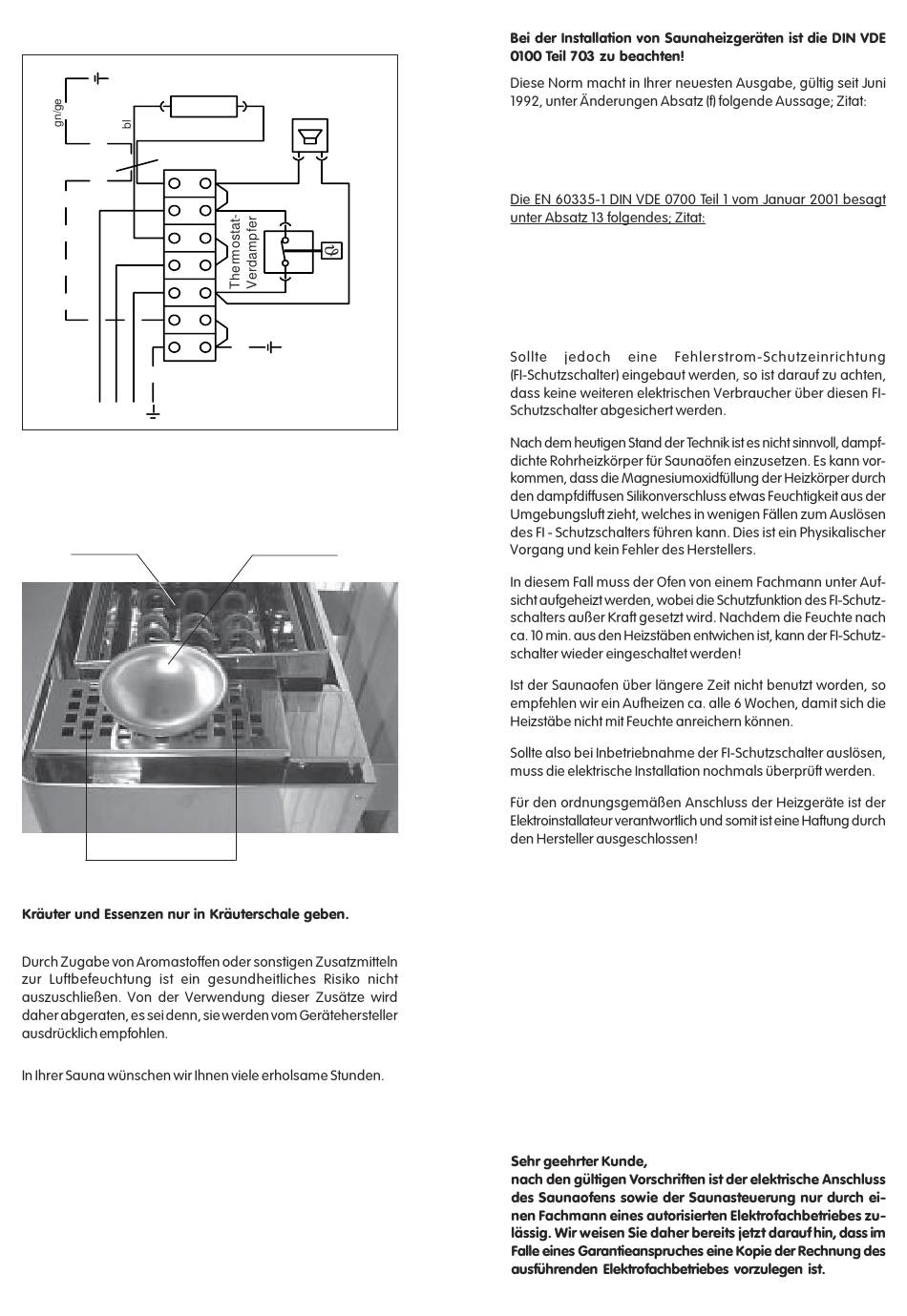

EOS Bi-O-Mat W Montage- Und Gebrauchsanweisungen Seite 5

Schaltbild Verdampfer
Heizstab-Verdampfer
1500 W
sw
3 x 1,5 mm²
Wm
N
N
Wb
Wb
PE
Wm N Wb
Wird die Anlage mit einem Steuergerät ohne Wasser-
mangel-Schaltung betrieben, bleibt die Klemme Wm
unbelegt.
Steinkorb
Dampfaustritt
Summer
sw sw
Abb. 11
Kräuterschale
Abb. 12
Die Forderung nach Fehlerstrom-Schutzeinrichtungen für Be-
triebsmittel der Schutzklasse I als Alternative zur Schutzklein-
spannung ist entfallen.
Der Ableitstrom darf bei Betriebstemperatur folgende Werte
nicht überschreiten:
- bei ortsfesten Wärmegeräten der Schutzklasse I 0,75 mA; oder
0,75 mA je kW Bemessungs-aufnahme des Gerätes, je nach-
dem, welcher Wert größer ist, mit einem Höchstwert von 5 mA.
Achtung!
5
