2. INSTALLATION
Es folgt die Beschreibung der für den Anschluss und die Installation von Supernode zu verwendenden Stecker:

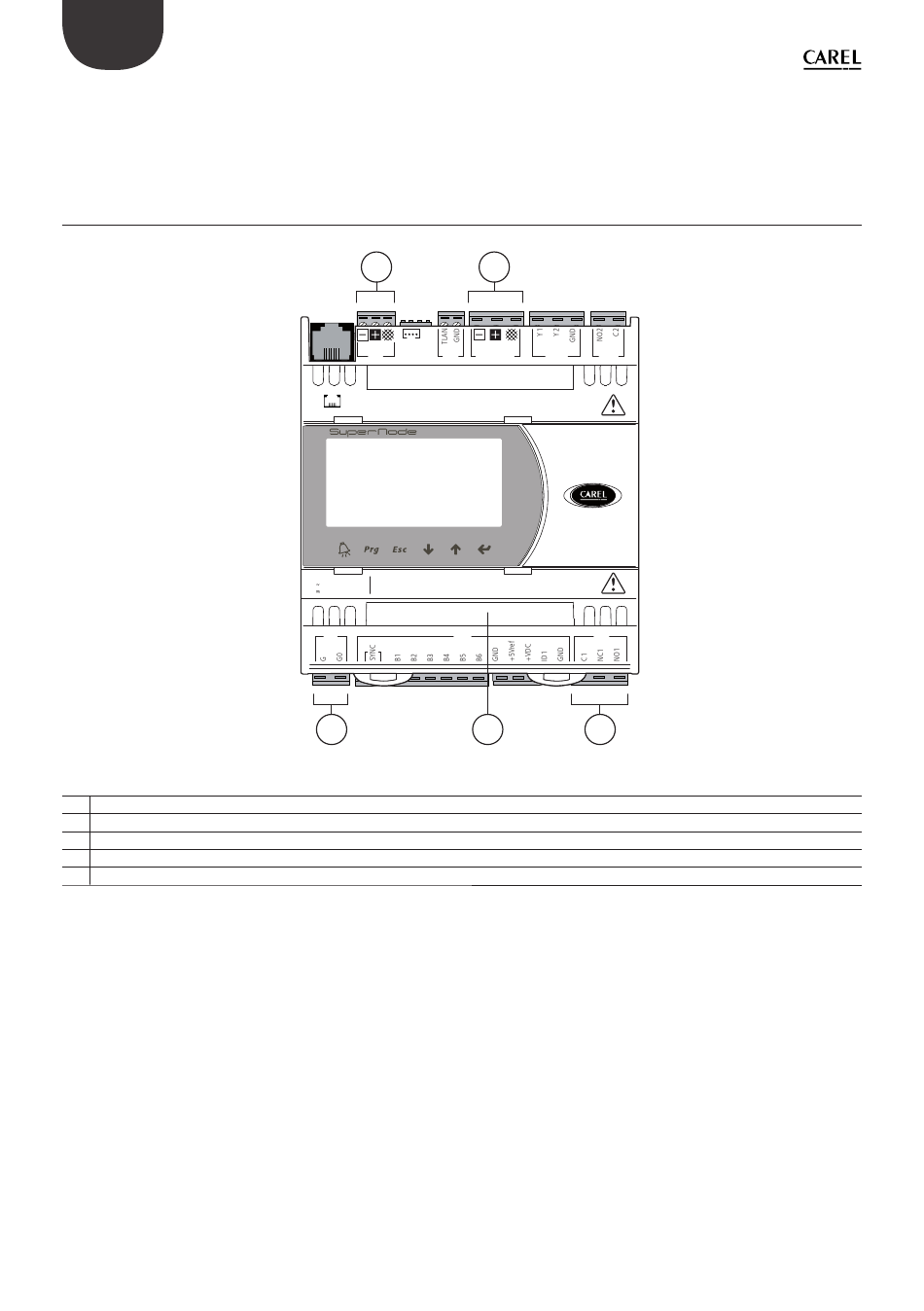

2.1 Stecker
Legende
1 Netzstecker (G+,G0) 24 Vac oder 36 V min...72 V max
2 Digitaler SPDT-Relaisausgang
3 pLAN-Netzwerkstecker
4 Steckverbinder für optisch isolierte Feldbus-Schnittstelle
5 Stecker für BMS-Schnittstellenkarten
+050003325 Supernode for humidifi cation - 1.0 - 20.06.2014
3
Tx/Rx GND Tx/Rx
J5 J6 J7 J8
seria l c ard 2
J4
C622P028/R2
input voltage: max. power:
seria l c ard 1
24 V (+10/-15%); 50/60 Hz
8 VA / 6 W
48 V (36Vmin...72 Vmax)
J1 J2
1
4
4
PWM 0/10V
GNX
J9 J10
ISOLATED
J 3
5 2
