Inbetriebnahme
5.5
Ablauf azyklische Daten Schreiben und Lesen

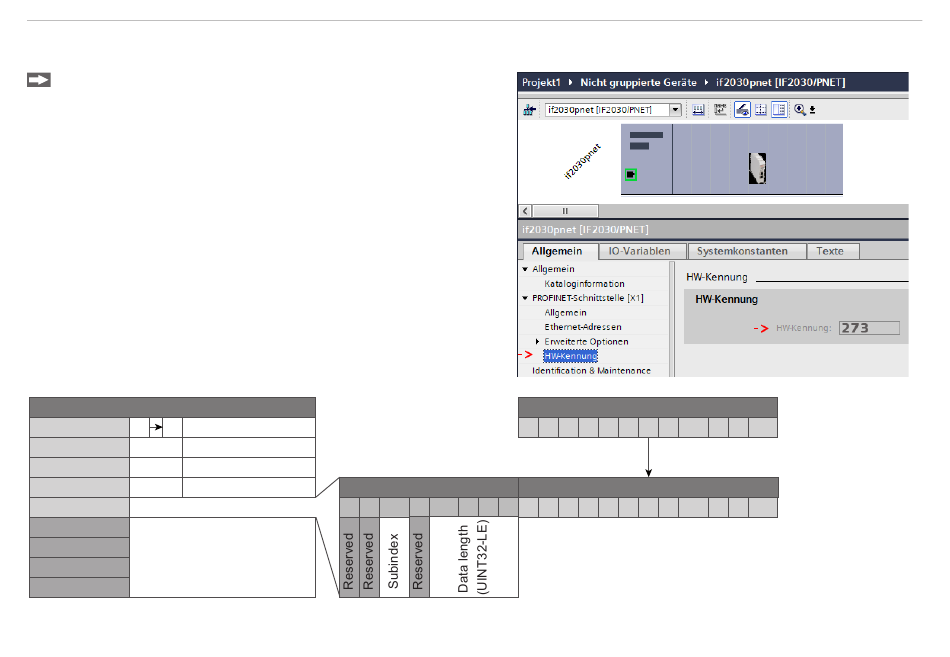

Ermitteln Sie die Hardware-Kennung (ID) des Moduls.
Wechseln Sie dazu in den Reiter Allgemein > PROFINET-
Schnittstelle > Erweiterte Optionen.
Im nebenstehenden Beispiel erhalten Sie als Wert 273.
Auf der SPS wird WRREC_DB mit den Eingangsparametern (:=) aufge-
rufen.
REQ // Starte Ausführung
ID // Hardware-ID des angesprochenen Zielgerätes
INDEX // Zieladresse im Objektverzeichnis
LEN // Länge des zu schreibenden Binärdatenblocks
RECORD // Nutzdaten zum Schreiben
RECORD, VALID, BUSY, ERROR, STATUS und LEN enthalten
Rückgabeparameter (=>), über die der Erfolg oder Fortschritt des
Schreibbefehls festgestellt werden kann.
WRREC_DB
1
0
REQ :=
Enable-Flag
ID :=
273
INDEX :=
0x2600
Objekt Index
LEN :=
20
8 Byte + Data Length
RECORD :=
DONE =>
BUSY =>
Status/Result Output
ERROR =>
STATUS =>
Abb. 14 Schreibbefehl der SPS mit 8 Byte Vorspann zum Einschalten der Laserlichtquelle am Sensor
IF2035-PROFINET
HW-ID
Write-Header (8 Byte)
0
0 0x01 0 0x0d 0
Command: "LASERPOW ON\n"
'L' 'A' 'S' 'E' 'R' 'P' 'O' 'W' 0x20 'O'
Command: "LASERPOW ON\n"
0
0
'L' 'A' 'S' 'E' 'R' 'P' 'O' 'W' 0x20 'O'
'N'
0x0A
'N'
0x0A
Seite 27
