Installation und Montage
4.3
Feldbus-Verkabelung
Bei der Verkabelung wird der Kanal 0 des IO-Controllers mit einem Port des ersten IO-Devices (Slave-Geräts) verbunden. Der zweite
Port des ersten Slave-Geräts wird wiederum mit dem Port des folgenden Slave-Geräts verbunden, usw. Ein Port des letzten Slave-
Geräts und Kanal 1 des Master-Geräts bleiben ungenutzt.
IO-Controller
Redundanz
IO-Device 1
IO-Device 2
IO-Device n

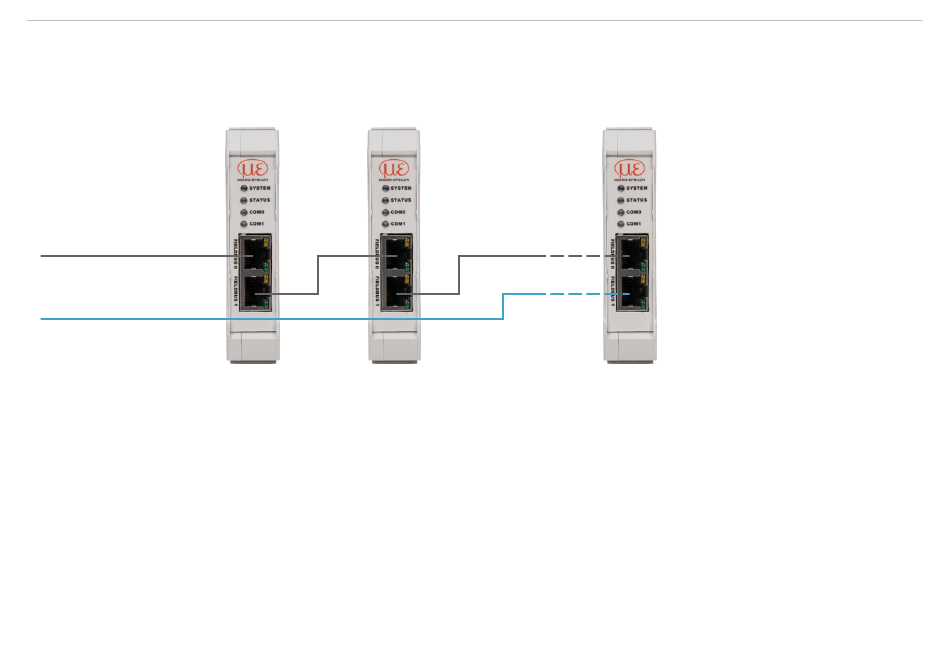

Abb. 10 Verkabelung im PROFINET IO Netzwerk
Optional: Durch eine zusätzliche Redundanz-Verbindung (MRP = Media Redundancy Protocol) zwischen dem Ausgangs-Port des
letzten Slave-Geräts und Kanal 1 des IO-Controllers erzielen Sie eine höhere Ausfallsicherheit des Netzwerks. Die IF2035 kann als
Client in einem MRP-Ring teilnehmen, kann den Ring allerdings nicht verwalten. Für die Ringfunktionalität müssen alle Teilnehmer als
Teilnehmer des Rings konfiguriert werden.
IF2035-PROFINET
Seite 15
