Installation und Montage
4.2.1
Versorgungsspannung
Die Versorgungsspannung wird von der Versorgungsbuchse (Klemme 1) zur Sensorbuchse (Klemme 2) durchgeschleift, d. h. die
Versorgungsspannung muss der des Sensors entsprechen. Die positive Spannung muss zwischen 9 V und 36 V liegen.
Verbinden Sie die Eingänge V+ und
Die Spannungsversorgung muss der des angeschlossenen Sensors entsprechen, da diese intern durchgeschleift wird.
MICRO-EPSILON empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020,
Eingang 100 - 240 VAC, Ausgang 24 VDC/2,5 A, siehe
N
L
230 VAC
PE

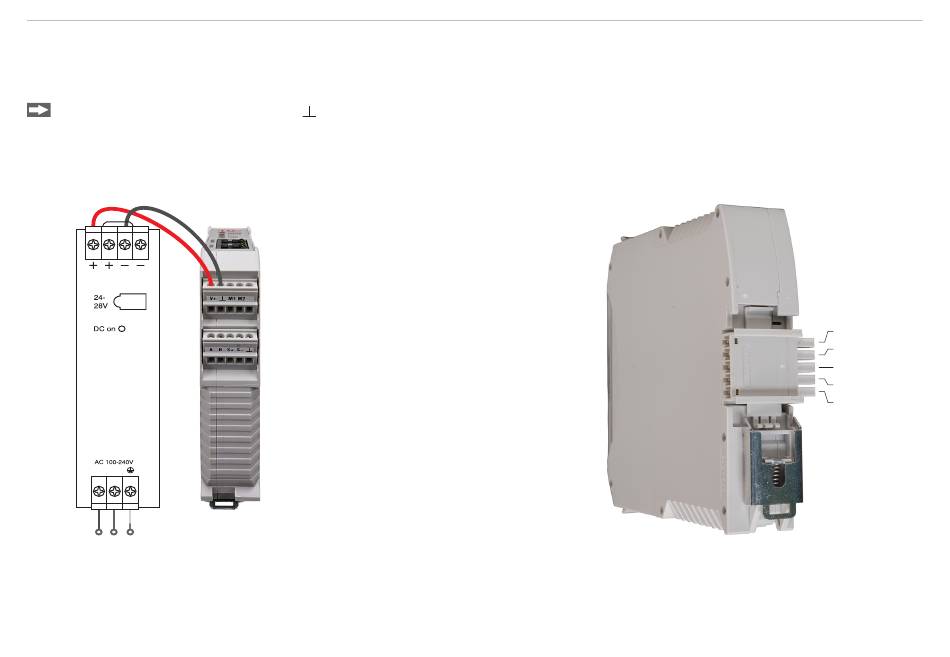

Abb. 3 Schnittstellenmodul mit
optionalem Netzteil PS2020
IF2035-PROFINET
an Klemme 1 mit einer Spannungsversorgung. Maximale Leitungslänge 3 m.
Kap. A
1.
i
Bei einem größeren Abstand
zwischen IF2035-PROFINET und
angeschlossenem Sensor/Controller
empfiehlt Micro-Epsilon eine sepa-
rate Versorgung für den Sensor/
Controller zu verwenden.
Abb. 4 Optionale Verdrahtung der Versorgungs-
spannung an der Rückseite der Klemme
V+
V-
RS485 A
RS485 B
n.c.
