Installation und Montage
4.2
Anschlussklemmen
Klemme 2
V
M1M2
V
M1M2
Klemme 1

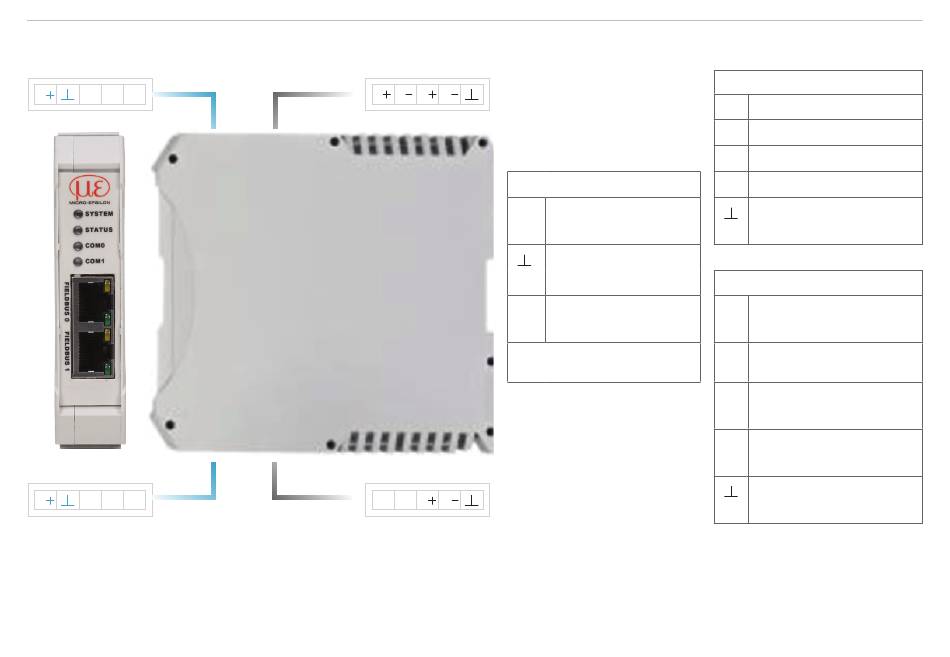

Abb. 2 Klemmen Schnittstellenmodul
1) Intern mit Versorgungsmasse verbunden
IF2035-PROFINET
Klemme 4
T
T
R
R
A B S S
Klemme 3
2) Bei größerem Abstand zwischen IF2035-PROFINET und Sensor/Controller ist
evtl. eine separate Versorgung für den Sensor/Controller empfehlenswert.
Klemme 1 und 2
V+
Versorgungs-
spannung
2
Masse Versorgungs-
spannung
M1,
Multifunktionsein-
M2
gang 1/2 Sensor
Anschlüsse von Klemme 1
und 2 sind durchgeschleift
Klemme 4
T+ RS422 Tx+
T-
RS422 Tx-
R+ RS422 Rx+
R-
RS422 Rx-
Masse
1
z. B. für Schirm-
anschluss RS422
Klemme 3
A
RS485 A
B
RS485 B
S+ Synchronisationsaus-
gang +
S-
Synchronisationsaus-
gang -
1
Masse
z. B. für Schirm-
anschluss RS485
Seite 11
