Installation und Montage
4.2.3
Leitungsabschluss serielle Schnittstelle
i
Achten Sie bei einem RS485-Bus bzw. RS422-Bus auf einen korrekten Leitungsabschluss!
Wir empfehlen einen Abschlusswiderstand von 120 Ohm zwischen den Signalleitungen sowohl am Busanfang und -ende. Das IF2035-
PROFINET arbeitet als Master für beide Schnittstellen; intern ist bereits ein Abschlusswiderstand von 120 Ohm fest verbaut. Das
IF2035-PROFINET sollte sich am Busanfang befinden.
A
120
Ohm
B
IF2035

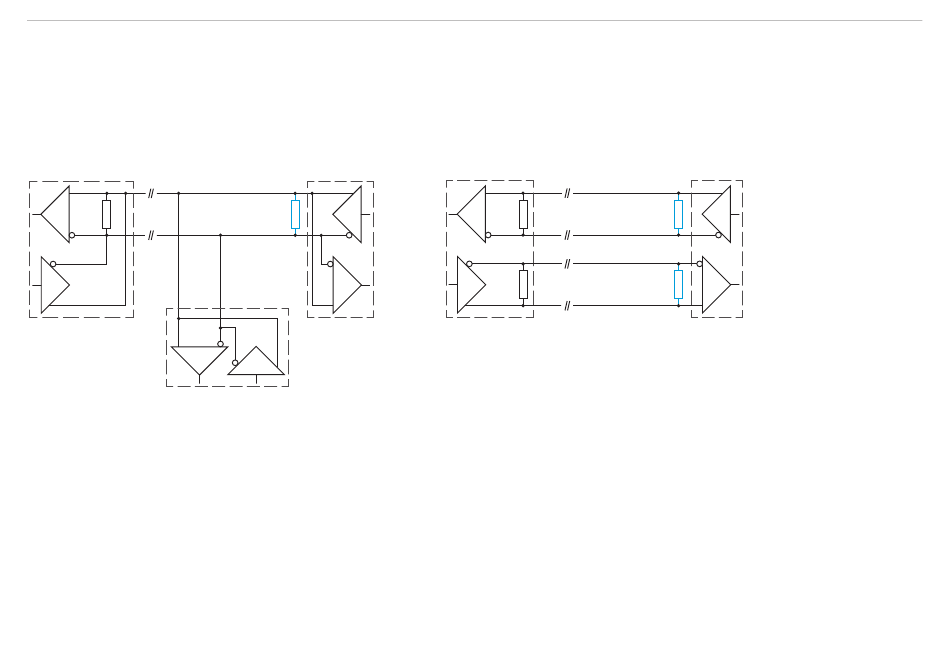

Abb. 8 Leitungsabschluss RS485,
n = max. 16 Slaves
IF2035-PROFINET
120
Ohm
Slave n
Slave n-1
Abb. 9 Leitungsabschluss RS422
RX+
120
Ohm
RX -
TX -
120
Ohm
TX+
IF2035
120
Ohm
120
Ohm
Slave 1
Seite 14
