4.2.2
Versorgungsspannung
Die Versorgungsspannung wird von der Versorgungsbuchse (Klemme 1) zur Sensorbuchse (Klemme 2) durchgeschleift,
d. h. die Versorgungsspannung muss der des Sensors entsprechen. Die positive Spannung muss zwischen 9 V und 36 V
liegen.
Verbinden Sie die Eingänge
Die Spannungsversorgung muss der des angeschlossenen Sensors entsprechen, da diese intern durchgeschleift wird.
Micro-Epsilon empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020, Eingang 100 - 240 VAC, Ausgang
24 VDC/2,5 A, siehe Anhang.
230 VAC
PE

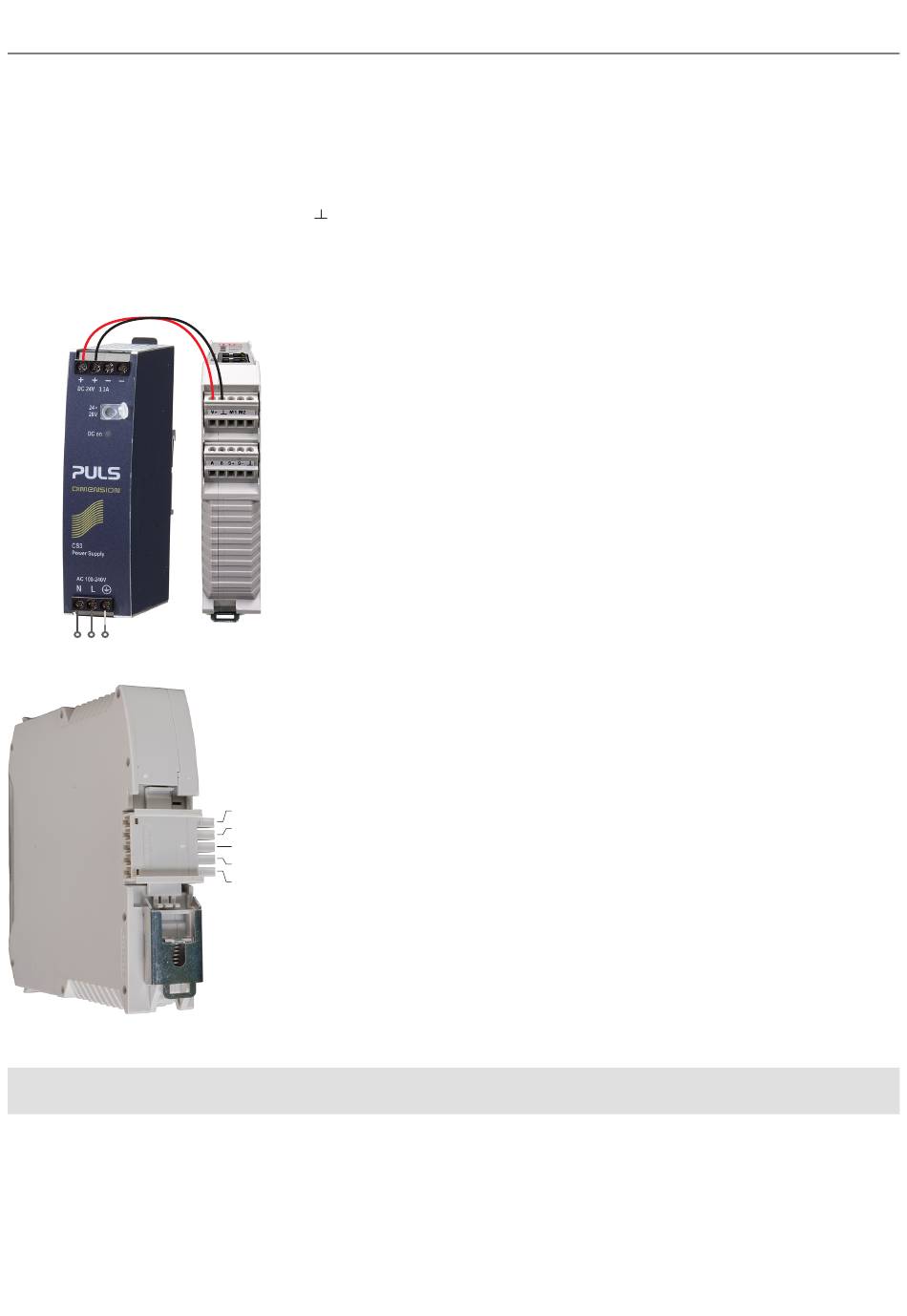

Abb. 4.3: Schnittstellenmodul mit optionalem Netzteil PS2020
Abb. 4.4: Optionale Verdrahtung der Versorgungsspannung an der Rückseite der Klemme
i
Bei einem größeren Abstand zwischen IF2035-EtherCAT und angeschlossenem Sensor/Controller
empfiehlt Micro-Epsilon eine separate Versorgung für den Sensor/Controller zu verwenden.
IF2035-EtherCAT
V
und
an Klemme 1 mit einer Spannungsversorgung. Maximale Leitungslänge 3 m.
+
V+
V-
RS485 A
RS485 B
n.c.
