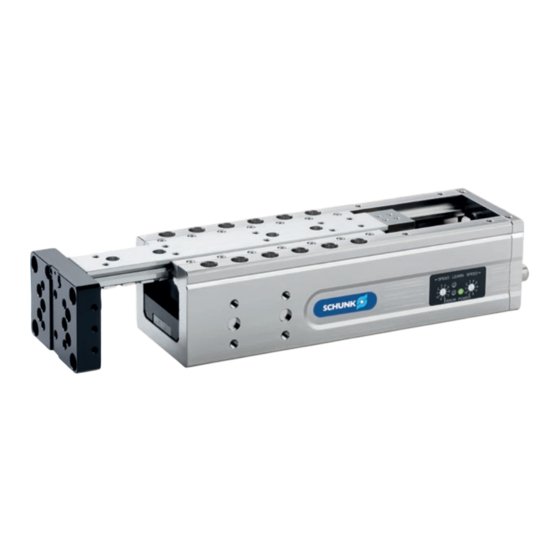

SCHUNK ELP 25 Produktinformation
Kompakt-linearmodul
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK ELP 25
Inhaltszusammenfassung für SCHUNK ELP 25
- Seite 1 Produktinformation Kompakt-Linearmodul ELP 25...
-
Seite 2: Vorteile - Ihr Nutzen
Kompakt-Linearmodul Einfach. Schnell. Zuverlässig. Kompakt-Linearmodul ELP Elektrisches Linearmodul mit Direktantrieb und integrierter Steuerung, spielfrei geführt mit vorgespannter Wälzführung Einsatzgebiet Für den Einsatz in sauberer Umgebung wie z. B. Montage- und Prüfanlagen. Optimale Standardlösung für hochpräzise Anwendungen. Vorteile – Ihr Nutzen Ansteuerung über digitale I/O zur einfachen Inbetrieb- Wartungsfrei für hohe Maschinenverfügbarkeit und nahme und schnellen Einbindung in bestehende Anlagen... -
Seite 3: Funktionsbeschreibung
Kompakt-Linearmodul Funktionsbeschreibung Der elektrische Antrieb besteht aus einem Primärteil mit Magneten besetzte Profil in Bewegung gebracht. (Motorwicklungen) und einem Sekundärteil (Permanent- magnete). Im Regler werden die Phase und Amplitude des angelegten elektrischen Stroms geregelt. Dadurch wird das Wälzführung Endlageneinstellbarkeit für maximale Positioniergenauigkeit und Mechanische Einstellung der Endlagen über Momentenbelastung Anschlagschrauben... -
Seite 4: Allgemeine Informationen Zur Baureihe
Gesamtlast. Bitte beachten Sie, dass bei Über- schreitung der maximalen Nutzlast die Lebensdauer Führung: Spielfrei vorgespannte Wälzführung verkürzt wird und SCHUNK keine Garantie hierfür über- Antrieb: Lineardirektantrieb nehmen kann. Lieferumfang: Beipack mit Zentrierhülsen, Auslegung oder Kontrollrechnung: Eine Kontrollrechnung... -
Seite 5: Optionen Und Spezielle Informationen
Magnetschalter Haltebremse Säulenaufbausystem Anschlusskabel Weitergehende Informationen zu diesen Produkten finden Sie auf den folgenden Produktseiten oder unter schunk.com. Optionen und spezielle Informationen Manuell einstellbare Geschwindigkeit: Mittels zwei integrierter Drehschalter kann die Ein- und Ausfahrgeschwindigkeit in mehreren Stufen eingestellt werden. Lastausgleich: Optional kann ein Lastausgleich parallel zum Linearmodul angebaut werden. Dieser wird über eine MagSpring® realisiert. Die magnetische Feder kompensiert hierbei die Gewichtskräfte bei Vertikalbewegungen des Linearmoduls. -
Seite 6: Technische Daten
ELP 25 Kompakt-Linearmodul Verfahrzeit horizontal Dimensionen und max. Belastungen Hubzeit Geschwindigkeitsstufe Mx max. 9 Nm Fy max. 1140 N Das Diagramm zeigt die durchschnittliche My max. 16 Nm Fz max. 1140 N Hubzeit bei horizontaler Einbaulage, Mz max. 16 Nm... - Seite 7 ELP 25 Kompakt-Linearmodul Hauptansicht ELP 025-H030 Die Zeichnung zeigt das Linearmodul in der Grundausführung mit Anschluss Lineareinheit Passung für Zentrierstift eingefahrenem Schlitten ohne maßliche Berücksichtigung der nachste- Anschluss des Aufbaus M12 T-kodiert hend beschriebenen Optionen. (Spannungsversorgung) Passung für Zentrierhülse M8, 4-polig (Ansteuerung)
- Seite 8 ELP 25 Kompakt-Linearmodul Hubvariante ELP 025-H050 Hubvariante ELP 025-H080 Anschluss Lineareinheit Passung für Zentrierhülse Anschluss Lineareinheit Passung für Zentrierhülse Die Zeichnung zeigt die Maßänderungen der Varianten mit abweichendem Die Zeichnung zeigt die Maßänderungen der Varianten mit abweichendem Hub im Vergleich zu der in der Hauptansicht dargestellten Variante.
- Seite 9 ELP 25 Kompakt-Linearmodul Modulare Montageautomation Anbausatz für Lastausgleich Lineareinheit Adapterplatte ASG MagSpring® MS01-37 Greifer MS01-20 Greifer und Linearmodule lassen sich aus dem Systembaukasten der Die MagSpring ® ist mit einer konstanten Kraft über den kompletten Modularen Montageautomation standardmäßig kombinieren. Mehr Hubbereich der ideale Lastausgleich.
- Seite 10 ELP 25 Kompakt-Linearmodul Elektrische Kolbenstangenbremse Zugentlastung Mit der Zugentlastung werden die elektrischen Leitungen vor mechani- ROBA®-linearstop schen Belastungen geschützt. Zusätzlich zu den Leitungen für Spannungs- Die ROBA -linearstop ist eine elektrische Haltebremse, die ungewolltes ® versorgung und Logik können auch die Sensorkabel befestigt werden.
- Seite 11 ELP 25 Kompakt-Linearmodul Induktive Näherungsschalter IN 80 Elektronischer Magnetschalter MMS Endstellungsabfrage über Anbausatz montierbar. Kabelabgang Sensor MMS 22...-SA Sensor MMS 22... Bezeichnung Ident.-Nr. Oft kombiniert Anbausatz für Näherungsschalter Endstellungsabfrage in C-Nut montiert. AS-ELP 025-IN80 0315902 Bezeichnung Ident.-Nr. Oft kombiniert Induktiver Näherungsschalter...
- Seite 12 ELP 25 Kompakt-Linearmodul Anschlusskabel Spannungsversorgung/ Signale KA G... Anschlusskabel mit gerader Buchse Anschluss modulseitig Anschlussstecker Komponente KA W... Anschlusskabel mit gewinkelter Buchse Buchse Kabel mit gerader Buchse Leitungsende mit offenen Kabel mit gewinkelter Buchse Litzen Die Anschlusskabel eignen sich ideal zum Anschluss der jeweiligen Komponenten an die Steuerung oder das Netzteil. Die Anschlusskabel verfügen auf der einen Seite über eine 4-polige M8-Buchse und auf der anderen Seite über offene Litzen zum individuellen Anschluss.
- Seite 13 KBU - ... - W Buchse mit gewinkeltem Abgang Anschlusskabel Buchse Die Steckverbinder dienen dem Anschluss der SCHUNK Produkte an die Spannungsversorgung. Hierbei kann ein kundenseitiges Kabel verwendet werden. Die Einzellitzen werden mittels Schraubverbindung im Steckverbinder geklemmt. Bezeichnung Ident.-Nr. D1 (max.)
