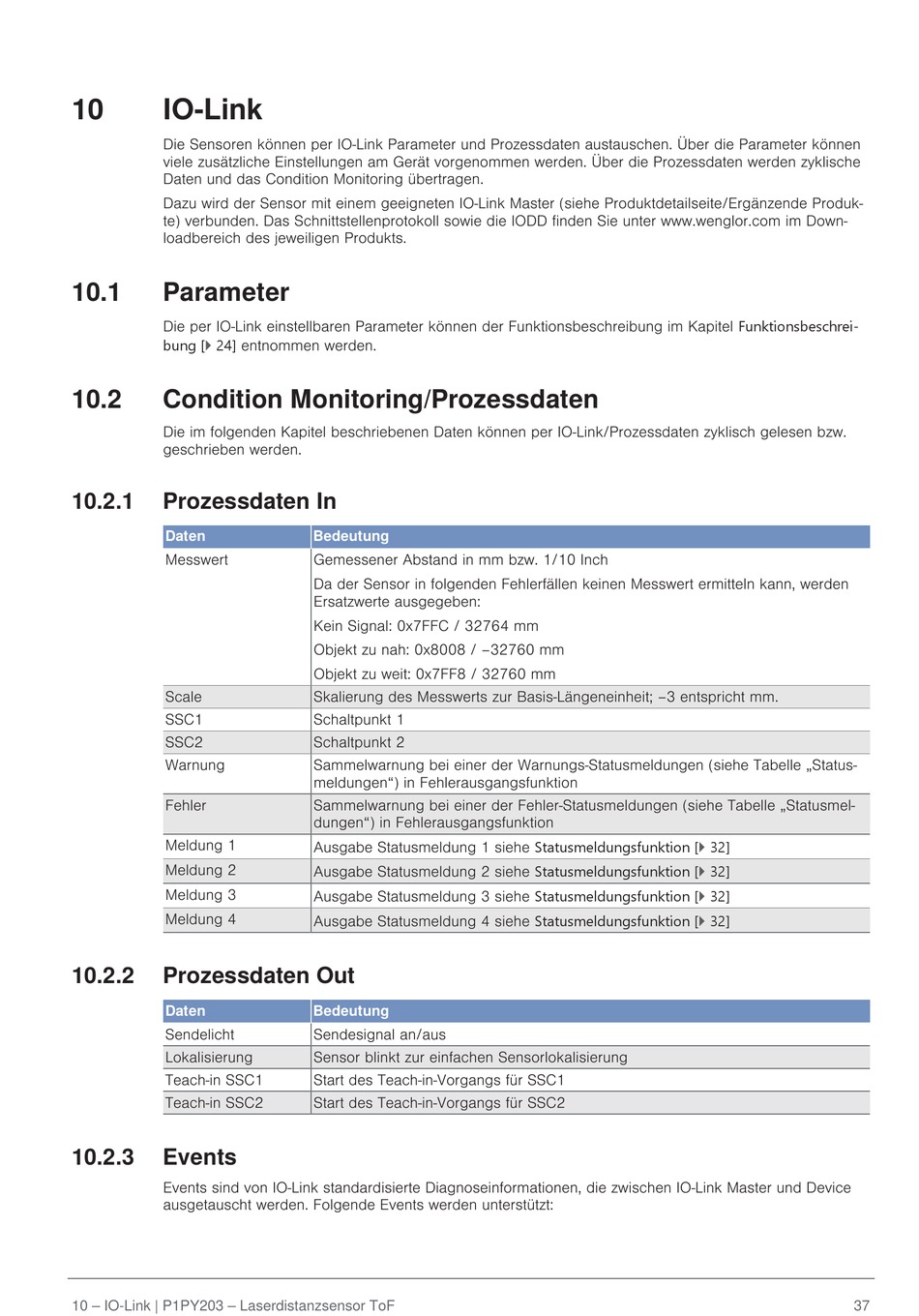

10
IO-Link
Die Sensoren können per IO-Link Parameter und Prozessdaten austauschen. Über die Parameter können
viele zusätzliche Einstellungen am Gerät vorgenommen werden. Über die Prozessdaten werden zyklische
Daten und das Condition Monitoring übertragen.
Dazu wird der Sensor mit einem geeigneten IO-Link Master (siehe Produktdetailseite/Ergänzende Produk-
te) verbunden. Das Schnittstellenprotokoll sowie die IODD finden Sie unter www.wenglor.com im Down-
loadbereich des jeweiligen Produkts.
10.1
Parameter
Die per IO-Link einstellbaren Parameter können der Funktionsbeschreibung im Kapitel Funktionsbeschrei-
bung [} 24] entnommen werden.
10.2
Condition Monitoring/Prozessdaten
Die im folgenden Kapitel beschriebenen Daten können per IO-Link/Prozessdaten zyklisch gelesen bzw.
geschrieben werden.
10.2.1
Prozessdaten In
Daten
Messwert
Scale
SSC1
SSC2
Warnung
Fehler
Meldung 1
Meldung 2
Meldung 3
Meldung 4
10.2.2
Prozessdaten Out
Daten
Sendelicht
Lokalisierung
Teach-in SSC1
Teach-in SSC2
10.2.3
Events
Events sind von IO-Link standardisierte Diagnoseinformationen, die zwischen IO-Link Master und Device
ausgetauscht werden. Folgende Events werden unterstützt:
10 ‒ IO-Link | P1PY203 ‒ Laserdistanzsensor ToF
Bedeutung
Gemessener Abstand in mm bzw. 1/10 Inch
Da der Sensor in folgenden Fehlerfällen keinen Messwert ermitteln kann, werden
Ersatzwerte ausgegeben:
Kein Signal: 0x7FFC / 32764 mm
Objekt zu nah: 0x8008 / –32760 mm
Objekt zu weit: 0x7FF8 / 32760 mm
Skalierung des Messwerts zur Basis-Längeneinheit; –3 entspricht mm.
Schaltpunkt 1
Schaltpunkt 2
Sammelwarnung bei einer der Warnungs-Statusmeldungen (siehe Tabelle „Status-
meldungen") in Fehlerausgangsfunktion
Sammelwarnung bei einer der Fehler-Statusmeldungen (siehe Tabelle „Statusmel-
dungen") in Fehlerausgangsfunktion
Ausgabe Statusmeldung 1 siehe Statusmeldungsfunktion [} 32]
Ausgabe Statusmeldung 2 siehe Statusmeldungsfunktion [} 32]
Ausgabe Statusmeldung 3 siehe Statusmeldungsfunktion [} 32]
Ausgabe Statusmeldung 4 siehe Statusmeldungsfunktion [} 32]
Bedeutung
Sendesignal an/aus
Sensor blinkt zur einfachen Sensorlokalisierung
Start des Teach-in-Vorgangs für SSC1
Start des Teach-in-Vorgangs für SSC2
37
