Wenglor P1PL101C01 Betriebsanleitung
Verwandte Anleitungen für Wenglor P1PL101C01
Inhaltszusammenfassung für Wenglor P1PL101C01

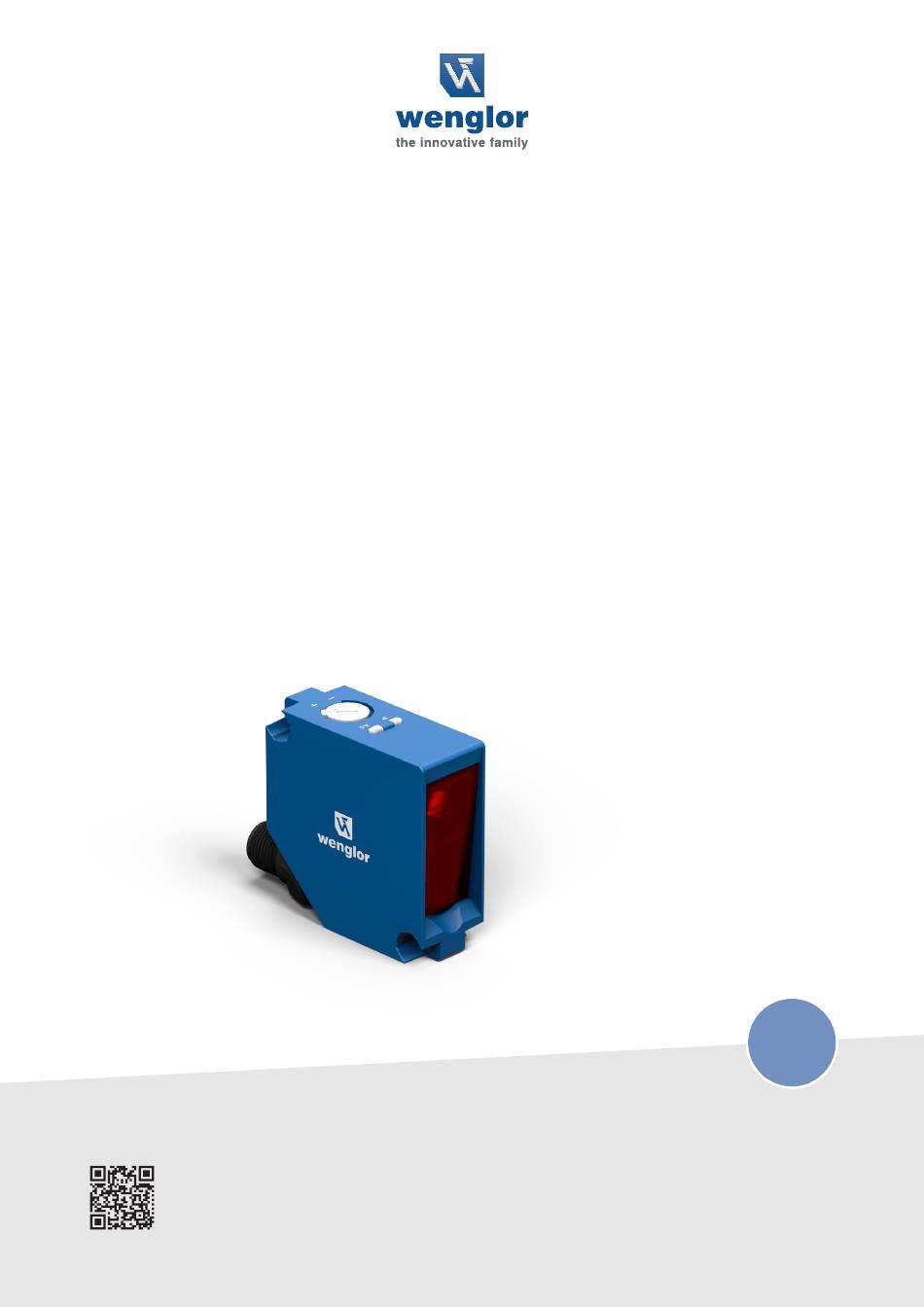

- Seite 1 Betriebsanleitung P1PL101C01 Spiegelreflexschranke universal Originalbetriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
5.2 Elektrischer Anschluss................................. 13 5.3 Diagnose ....................................14 6 Einstellungen ................................. 16 6.1 Einstellung über Potentiometer ............................16 6.2 Einstellung über IO-Link und wTeach2..........................16 7 Wartungshinweise ................................. 17 8 Umweltgerechte Entsorgung............................18 9 Konformitätserklärungen.............................. 19 Inhaltsverzeichnis | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 3: Allgemeines
• Nur bei Einhaltung dieser Sicherheits- und Warnhinweise ist eine sichere Nutzung des Produkts mög- lich. Die Sicherheits- und Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr! Mögliche Folgen bei Missachtung der Gefahr. à Maßnahme zur Abwendung der Gefahr. 1 ‒ Allgemeines | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 4: Haftungsbeschränkung
Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1 ‒ Allgemeines | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 5: Urheberschutz
• Der Inhalt dieser Anleitung ist urheberrechtlich geschützt. • Alle Rechte stehen ausschließlich wenglor zu. • Ohne die schriftliche Zustimmung von wenglor ist die gewerbliche Vervielfältigung oder sonstige ge- werbliche Verwendung der bereitgestellten Inhalte und Informationen, insbesondere von Grafiken oder Bildern, nicht gestattet. -
Seite 6: Zu Ihrer Sicherheit
• Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zube- hör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zu- behörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 7: Qualifikation Des Personals
Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. Den Sensor vor Verunreinigungen und mechanischen Einwirkungen schützen. Zulassungen und Schutzklasse IND. CONT. EQ 72HL / E189727 For use in class 2 circuits 2 ‒ Zu Ihrer Sicherheit | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 8: Technische Daten
Einstellart Potentiometer Gehäusematerial Kunststoff, ABS/PC Schutzart IP67/IP68 Anschlussart M12 × 1; 4-polig Optikabdeckung Kunststoff, PMMA Gewicht 31 g Sicherheitstechnische Daten MTTFd (EN ISO 13849-1) 2394,2 a Ausgangsfunktion Ausgang Gegentakt Schaltung Öffner+Schließer 3 ‒ Technische Daten | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 9: Lichtfleckdurchmesser
0 … 3,2 m ZRMR02K01 0 … 1,1 m RF505 0 … 2,1 m RF508 0 … 2,1 m RF258 0 … 1,8 m ZRDF03K01 0 … 4,5 m ZRDF10K01 0 … 5,5 m 3 ‒ Technische Daten | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 10: Gehäuseabmessungen
30 = Schaltzustandsanzeige/Verschmutzungsmeldung 68 = Versorgungsspannungsanzeige Ergänzende Produkte wenglor bietet Ihnen die passende Anschluss- und Befestigungstechnik sowie weiteres Zubehör für Ihr Produkt. Dieses finden Sie unter www.wenglor.com auf der Produktdetailseite im unteren Bereich. 3 ‒ Technische Daten | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 11: Lieferumfang
Lieferumfang • Sensor • Sicherheitshinweis • Schrauben BEF-SET-14 • Abstandshülsen Z1PE002 3 ‒ Technische Daten | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 12: Transport Und Lagerung
• Das Produkt vor mechanischen Erschütterungen schützen. • Das Produkt vor Sonneneinstrahlung schützen. HINWEIS Gefahr von Sachschäden bei nicht sachgemäßer Lagerung! Schäden am Produkt möglich. à Lagervorschriften sind zu beachten. 4 ‒ Transport und Lagerung | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 13: Montage Und Elektrischer Anschluss
Gefahr von Personen- oder Sachschäden durch elektrischen Strom. Durch spannungsführende Teile sind Schäden an Personen und Ausrüstung möglich. à Anschluss des elektrischen Gerätes darf nur durch entsprechendes Fachpersonal vorgenommen werden. 5 ‒ Montage und elektrischer Anschluss | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 14: Diagnose
• Abstand Sensor – Reflektor verringern Dauerhaftes Blinken ca. Kurzschluss Elektrische Verdrahtung prüfen und Kurzschluss 5 Hz beseitigen Übertemperatur Sensor von der Versorgungsspannung trennen und abkühlen lassen Hardware Fehler Sensor austauschen 5 ‒ Montage und elektrischer Anschluss | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 15: Ablaufdiagramme Verschmutzungsmeldung Spiegelreflexschranke Keine Verschmutzung
5. Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann. GEFAHR Gefahr von Personen- oder Sachschäden bei Nichtbeachtung! Sicherheitsfunktion des Systems wird aufgehoben. Schäden an Personen und Ausrüstung. à Verhalten im Fehlerfall wie angegeben. 5 ‒ Montage und elektrischer Anschluss | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 16: Einstellungen
Daten und das Condition Monitoring übertragen. Dazu wird der Sensor mit einem geeigneten IO-Link Master (siehe Produktdetailseite/Ergänzende Produk- te) verbunden. Das Schnittstellenprotokoll sowie die IODD finden Sie unter www.wenglor.com im Down- loadbereich des jeweiligen Produkts. Zu Installation, Anschluss und Aufbau der Software wTeach2 sowie allgemeine Funktionen siehe Bedie- nungsanleitung wTeach2. -
Seite 17: Wartungshinweise
Eine regelmäßige Reinigung sowie eine Überprüfung der Steckerverbindungen werden empfohlen. Verwenden Sie zur Reinigung des Produktes keine Lösungsmittel oder Reiniger, die das Produkt beschä- digen könnten. Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 7 ‒ Wartungshinweise | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 18: Umweltgerechte Entsorgung
Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsor- gung der Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 8 ‒ Umweltgerechte Entsorgung | P1PL101C01 ‒ Spiegelreflexschranke universal... -
Seite 19: Konformitätserklärungen
Konformitätserklärungen Die Konformitätserklärungen finden Sie auf unserer Website unter www.wenglor.com im Download-Bereich des Produktes. 9 ‒ Konformitätserklärungen | P1PL101C01 ‒ Spiegelreflexschranke universal...
