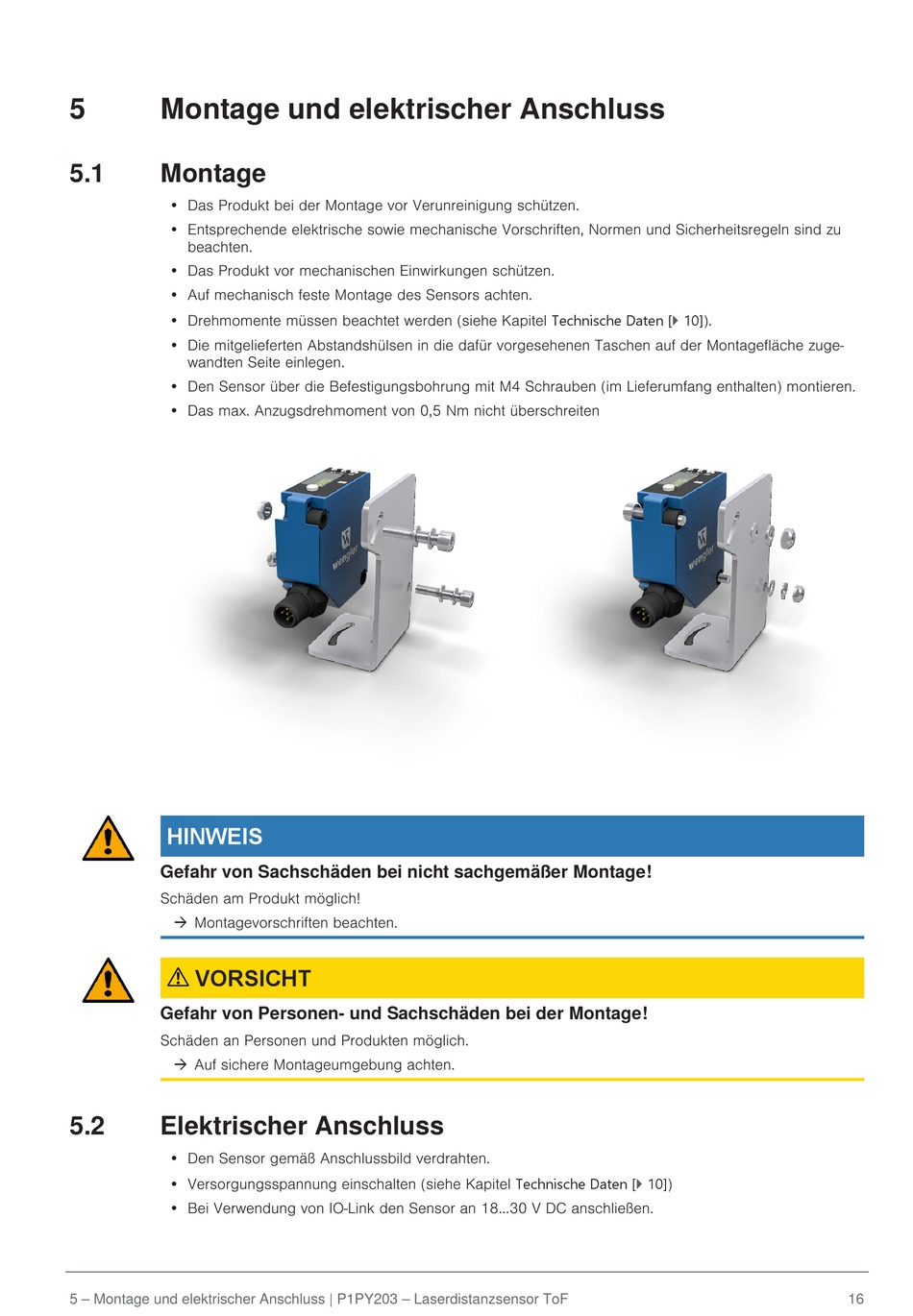

Montage und elektrischer Anschluss

5.1

• Das Produkt bei der Montage vor Verunreinigung schützen.

• Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu

beachten.

• Das Produkt vor mechanischen Einwirkungen schützen.

• Auf mechanisch feste Montage des Sensors achten.

• Drehmomente müssen beachtet werden (siehe Kapitel Technische Daten [} 10]).

• Die mitgelieferten Abstandshülsen in die dafür vorgesehenen Taschen auf der Montagefläche zuge-

wandten Seite einlegen.

• Den Sensor über die Befestigungsbohrung mit M4 Schrauben (im Lieferumfang enthalten) montieren.

• Das max. Anzugsdrehmoment von 0,5 Nm nicht überschreiten

HINWEIS

Gefahr von Sachschäden bei nicht sachgemäßer Montage!

Schäden am Produkt möglich!

à Montagevorschriften beachten.

VORSICHT

Gefahr von Personen- und Sachschäden bei der Montage!

Schäden an Personen und Produkten möglich.

à Auf sichere Montageumgebung achten.

5.2

• Den Sensor gemäß Anschlussbild verdrahten.

• Versorgungsspannung einschalten (siehe Kapitel Technische Daten [} 10])

• Bei Verwendung von IO-Link den Sensor an 18...30 V DC anschließen.

5 ‒ Montage und elektrischer Anschluss | P1PY203 ‒ Laserdistanzsensor ToF
