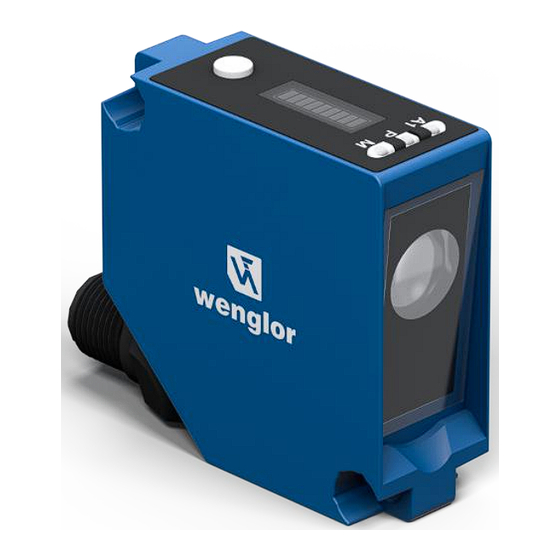

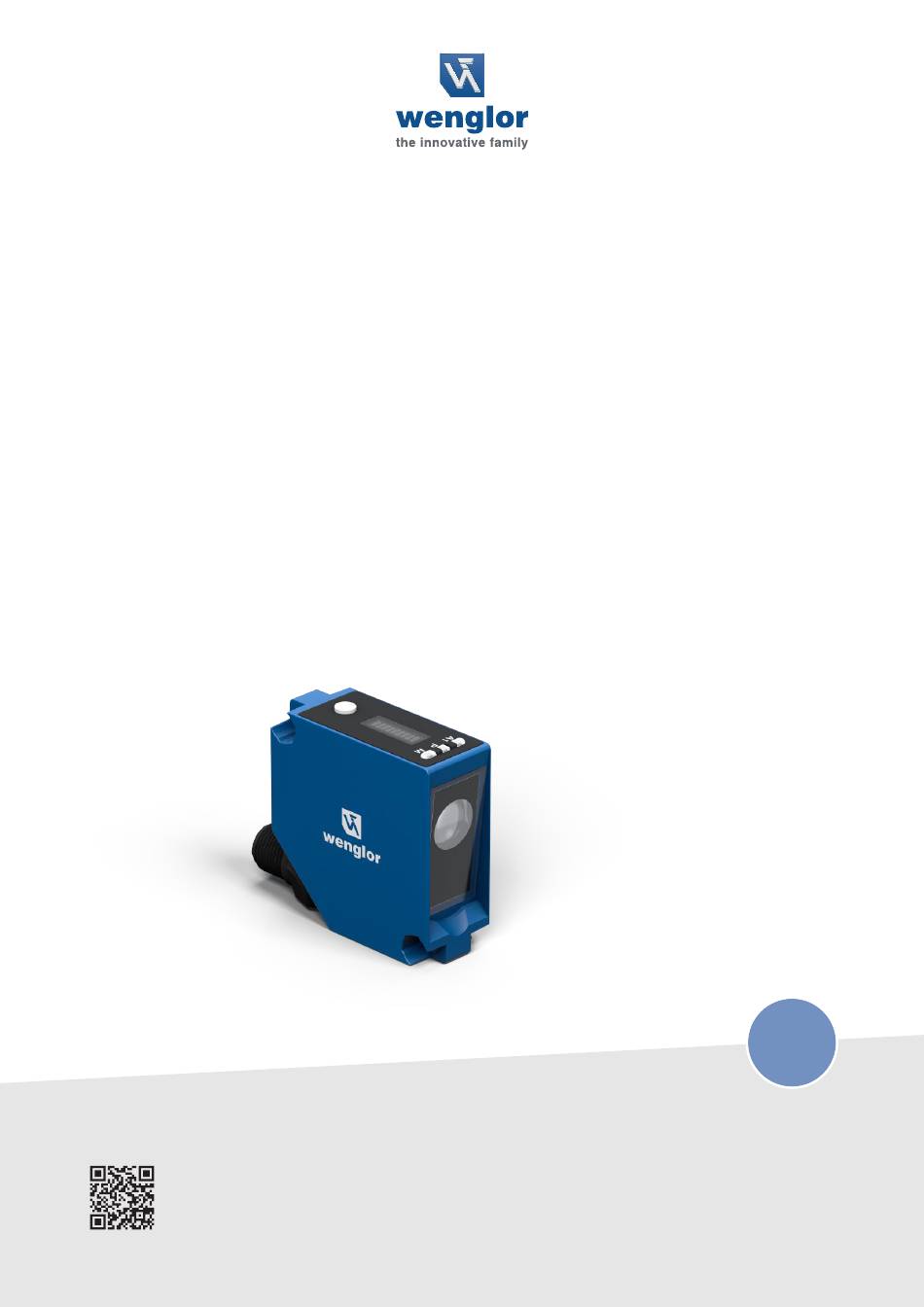

- Seite 1 Betriebsanleitung P1PW001 Kontrastsensor Originalbetriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0 www.wenglor.com...
- Seite 2 6.3 Betriebsmodi einstellen ............................... 22 7 IO-Link .................................... 23 7.1 Einstellungen per IO-Link/Parameter ..........................23 7.1.1 Sensor-Funktionen ..............................23 7.1.2 Eingang-Ausgang-Funktionen (E/A) ........................24 7.1.3 Schaltpunkt-Funktionen (SSC1) ........................... 26 7.1.4 Condition Monitoring/Prozessdaten ........................27 8 Wartungshinweise ................................. 30 Inhaltsverzeichnis | P1PW001 ‒ Kontrastsensor...
- Seite 3 9 Umweltgerechte Entsorgung............................31 10 Konformitätserklärungen.............................. 32 Inhaltsverzeichnis | P1PW001 ‒ Kontrastsensor...
- Seite 4 • Nur bei Einhaltung dieser Sicherheits- und Warnhinweise ist eine sichere Nutzung des Produkts mög- lich. Die Sicherheits- und Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr! Mögliche Folgen bei Missachtung der Gefahr. à Maßnahme zur Abwendung der Gefahr. 1 ‒ Allgemeines | P1PW001 ‒ Kontrastsensor...
- Seite 5 Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1 ‒ Allgemeines | P1PW001 ‒ Kontrastsensor...
- Seite 6 • Der Inhalt dieser Anleitung ist urheberrechtlich geschützt. • Alle Rechte stehen ausschließlich wenglor zu. • Ohne die schriftliche Zustimmung von wenglor ist die gewerbliche Vervielfältigung oder sonstige ge- werbliche Verwendung der bereitgestellten Inhalte und Informationen, insbesondere von Grafiken oder Bildern, nicht gestattet.
- Seite 7 • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zube- hör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zu- behörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite.
- Seite 8 Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. Den Sensor vor Verunreinigungen und mechanischen Einwirkungen schützen. Zulassungen und Schutzklasse IND. CONT. EQ 72HL / E189727 For use in class 2 circuits 2 ‒ Zu Ihrer Sicherheit | P1PW001 ‒ Kontrastsensor...
- Seite 9 Schutzklasse Mechanische Daten Einstellart Teach-in Gehäusematerial Kunststoff, ABS Optikabdeckung Kunststoff, PMMA Schutzart IP67 Anschlussart M12 × 1; 4/5-polig Gewicht 57 g Sicherheitstechnische Daten MTTFd (EN ISO 13849-1) 719.27 a Ausgangsfunktionen Ausgangsfunktion Öffner+Schließer 3 ‒ Technische Daten | P1PW001 ‒ Kontrastsensor...
- Seite 10 68 = Versorgungsspannungsanzeige 36 =Modeanzeige Ergänzende Produkte wenglor bietet Ihnen die passende Anschluss- und Befestigungstechnik sowie weiteres Zubehör für Ihr Produkt. Dieses finden Sie unter www.wenglor.com auf der Produktdetailseite im unteren Bereich. 3 ‒ Technische Daten | P1PW001 ‒ Kontrastsensor...
- Seite 11 Lieferumfang • Sensor • Sicherheitshinweis • Schrauben BEF-SET-14 • Distanzhülsen Z1PE002 3 ‒ Technische Daten | P1PW001 ‒ Kontrastsensor...
- Seite 12 • Das Produkt trocken und staubfrei lagern. • Das Produkt vor mechanischen Erschütterungen schützen. • Das Produkt vor Sonneneinstrahlung schützen. HINWEIS Gefahr von Sachschäden bei nicht sachgemäßer Lagerung! Schäden am Produkt möglich. à Lagervorschriften sind zu beachten. 4 ‒ Transport und Lagerung | P1PW001 ‒ Kontrastsensor...
- Seite 13 • Bei glänzenden Oberflächen sollte der Sensor ca. 10° schräg auf die Oberfläche ausgerichtet werden Elektrischer Anschluss • Den Sensor gemäß Anschlussbild verdrahten. • Versorgungsspannung einschalten (siehe Kapitel Technische Daten [} 9]) 5 ‒ Montage und elektrischer Anschluss | P1PW001 ‒ Kontrastsensor...
- Seite 14 Sendelicht abschaltbar Sicherheitsausgang weiß Magnetansteuerung Signalausgang rosa Bestätigungseingang Ethernet Gigabit bidirekt. Datenleitung (A-D) grüngelb Encoder 0-Impuls 0/0 (TTL) Schützkontrolle Diagnose Anzeige Zustand Bedeutung Versorgungsspannungs- Sensor betriebsbereit anzeige Keine Spannungsversorgung vorhanden 5 ‒ Montage und elektrischer Anschluss | P1PW001 ‒ Kontrastsensor...
- Seite 15 • Last an den Ausgängen reduzieren Fehler Kurzschluss • Verdrahtung prüfen und Kurzschluss beseitigen Temperaturfehler • Sensor von der Versorgungsspannung trennen und abkühlen lassen • Befestigungswinkel als Kühlblech montieren • Last an den Ausgängen reduzieren 5 ‒ Montage und elektrischer Anschluss | P1PW001 ‒ Kontrastsensor...
- Seite 16 1. Maschine außer Betrieb setzen. 2. Fehlerursache anhand der Diagnoseinformationen analysieren und beheben. 3. Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support. 4. Kein Betrieb bei unklarem Fehlerverhalten. 5. Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann.
- Seite 17 8. Im Anschluss wird die Teach-In Qualität über die Bankenanzeige angezeigt Anzeige der Teach-In Qualität über die LED-Balkenanzeige Ist ein zu kleiner Kontrastunterschied vorhanden, sodass kein Teach-in möglich sind alle LED’s der Balkenanzeige aus, und die Power LED leuchtet rot 6 ‒ Einstellungen | P1PW001 ‒ Kontrastsensor...
- Seite 18 7. Die Einlernqualität wird dann in der Balkenan- zeige angezeigt. Anzeige der Teach-In Qualität über die LED-Balkenanzeige Ist ein zu kleiner Kontrastunterschied vorhanden, sodass kein Teach-in möglich sind alle LED’s der Balkenanzeige aus, und die Power LED leuchtet rot 6 ‒ Einstellungen | P1PW001 ‒ Kontrastsensor...
- Seite 19 5. Im Anschluss wird die Teach-In Qualität über die Balkenanzeige angezeigt Anzeige der Teach-In Qualität über die LED-Balkenanzeige Es wurde ein sehr geringer Kontrastwert eingelernt, z.B. schwarzes Objekt. Die Power LED leuchtet blau. 6 ‒ Einstellungen | P1PW001 ‒ Kontrastsensor...
- Seite 20 LED’s werden je einem Farbwert zugeordnet. Die Power LED leuchtet blau. Pink Lila Blau Eisblau Grün Gelbgrün Gelb Orange Betriebsmodi 6.2.1 Betriebsmodus anzeigen Die Teach-In-Taste kurz drücken. Der eingestellte Modus wird über die LED M dargestellt: 6 ‒ Einstellungen | P1PW001 ‒ Kontrastsensor...
- Seite 21 • Dieses wird fortan verwendet um Kontraste zu Objekt erkennen R + G + B Objekt Beispiel: Lila Objekt Einsatzgebiete • Erkennen von schwarzen Kontrastmarken auf gemusterten Hintergründen • Erkennen von Objekten anhand des Kontrastwerts 6.2.4 Farbmodus Funktionsweise 6 ‒ Einstellungen | P1PW001 ‒ Kontrastsensor...
- Seite 22 LED blinkt 3 mal: Betriebsmodus Farbe Durch einen kurzen Tastendruck kann zwischen den Betriebsmodi gewechselt werden. Wird für 10 Sekunden sie Taste nicht gedrückt, wird das Menü verlassen und die Einstellung über- nommen. 6 ‒ Einstellungen | P1PW001 ‒ Kontrastsensor...
- Seite 23 Einstellungen am Gerät vorgenommen werden. Über die Prozessdaten werden zyklische Daten und das Condition Monitoring übertragen. Dazu wird der Sensor mit einem geeigneten IO-Link Master (siehe Produktdetailseite/Ergänzende Produk- te) verbunden. Das Schnittstellenprotokoll sowie die IODD finden Sie unter www.wenglor.com im Down- loadbereich des jeweiligen Produkts. Einstellungen per IO-Link/Parameter 7.1.1...
- Seite 24 Deaktiviert Der Pin ist deaktiviert. Teach-in-Eingang Teach-In-Eingang Teach-in Der Ausgang kann nach dem gleichen Verfahren wie mit der Teach-in-Taste (siehe Kap. 6) eingestellt werden. Ein aktivierter Eingang entspricht dabei einer gedrückten Teach-in-Taste. Verriegelung 7 ‒ IO-Link | P1PW001 ‒ Kontrastsensor...
- Seite 25 Eingangsmodus Ub aktiv Ub aktiv Die Funktion wird ausgelöst, sobald Ub am Eingang angelegt wird. Ub inaktiv Die Funktion wird ausgelöst, sobald 0 V am Eingang angelegt oder der Eingang nicht belegt ist. 7 ‒ IO-Link | P1PW001 ‒ Kontrastsensor...
- Seite 26 Im Betriebsmodus Druckmarke wird einer der 3 Farbkanäle Grün verwendet, um die Kontrastmarke vom Hintergrund zu unter- schieden. Grün Blau Marken Typ Dunkel Dunkel Dunkle Kontrastmarke auf hellem Hintergrund Hell Helle Kontrastmarke auf dunklem Hintergrund 7 ‒ IO-Link | P1PW001 ‒ Kontrastsensor...
- Seite 27 Einstellung der Sprunghöhe zu erleichtern. Die höchste Messung kann zurückgesetzt werden um ein neu- es Maximum zu erkennen. 7.1.4 Condition Monitoring/Prozessdaten Die im folgenden Kapitel beschriebenen Daten können per IO-Link/Prozessdaten zyklisch gelesen bzw. geschrieben werden. 7 ‒ IO-Link | P1PW001 ‒ Kontrastsensor...
- Seite 28 Zusätzliche können die einzelnen Ausgänge und Statusmeldungen separat vom Messwert simuliert wer- den. INFORMATION Der Ausgang A1 wird bei dieser Funktion für die IO-Link-Kommunikation verwendet und kann nicht simu- liert werden. Der Simulationsmodus wird automatisch beendet, sobald die Spannungsversorgung unterbrochen wird. 7 ‒ IO-Link | P1PW001 ‒ Kontrastsensor...
- Seite 29 Funktion Mögliche Einstellungen Voreinstellung Simulationsmodus Test Signalwert Aktueller Signalwert Aktueller Messwert 0…1023 Test SSC1 Entsprechend Messwert Entsprechend Messwert Test Statusmeldun- Test der einzelnen Statusmeldungen Entsprechend Entsprechend Messwert Messwert 7 ‒ IO-Link | P1PW001 ‒ Kontrastsensor...
- Seite 30 Eine regelmäßige Reinigung sowie eine Überprüfung der Steckerverbindungen werden empfohlen. Verwenden Sie zur Reinigung des Sensors keine Lösungsmittel oder Reiniger, die das Produkt beschädi- gen könnten. Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 8 ‒ Wartungshinweise | P1PW001 ‒ Kontrastsensor...
- Seite 31 Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsor- gung der Produkte gelten jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 9 ‒ Umweltgerechte Entsorgung | P1PW001 ‒ Kontrastsensor...
- Seite 32 Konformitätserklärungen Die Konformitätserklärungen finden Sie auf unserer Website unter www.wenglor.com im Download-Bereich des Produktes. 10 ‒ Konformitätserklärungen | P1PW001 ‒ Kontrastsensor...
