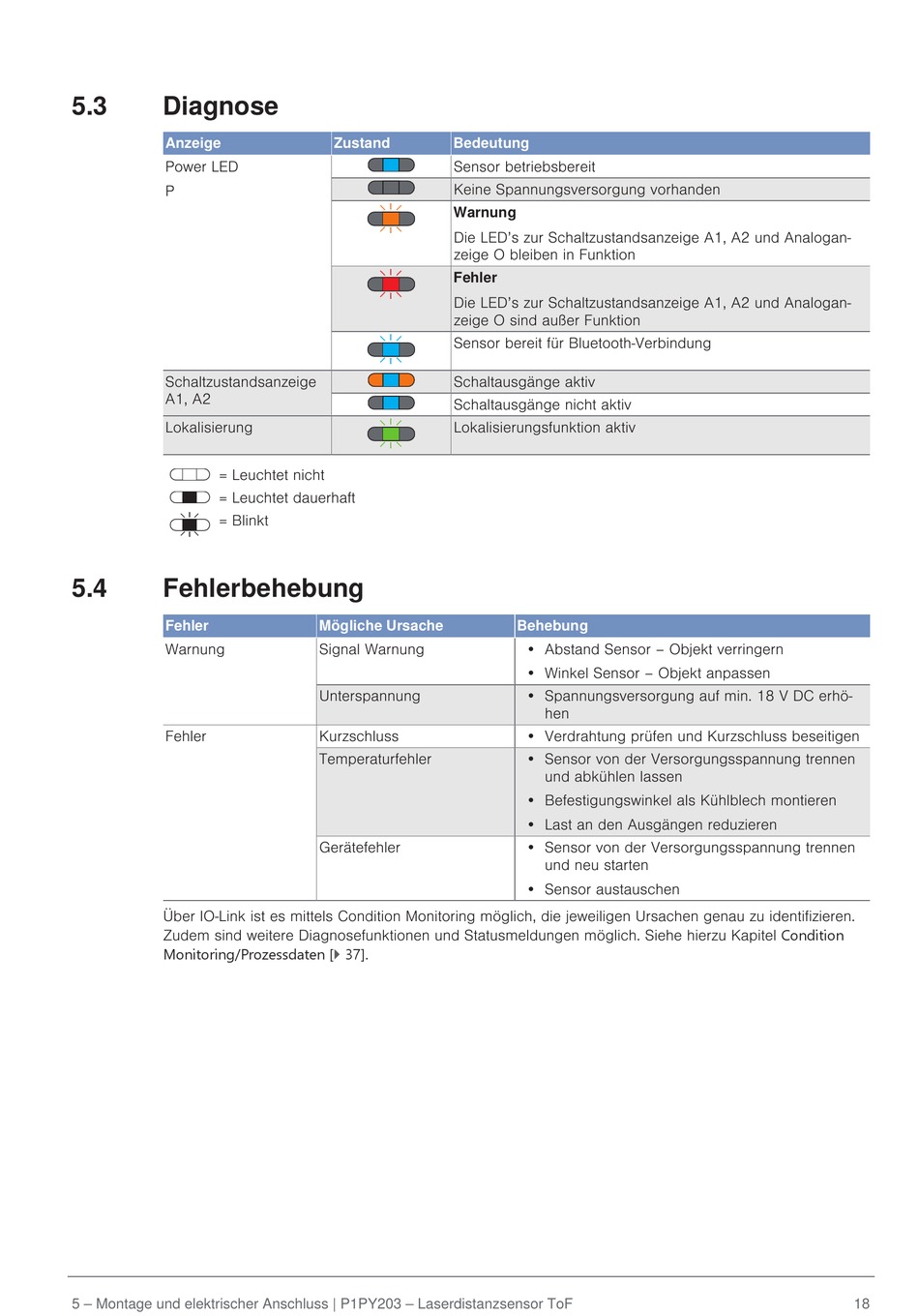

5.3
Diagnose
Anzeige
Power LED
P
Schaltzustandsanzeige
A1, A2
Lokalisierung
= Leuchtet nicht
= Leuchtet dauerhaft
= Blinkt
5.4
Fehlerbehebung
Fehler
Warnung
Fehler
Über IO-Link ist es mittels Condition Monitoring möglich, die jeweiligen Ursachen genau zu identifizieren.
Zudem sind weitere Diagnosefunktionen und Statusmeldungen möglich. Siehe hierzu Kapitel Condition
Monitoring/Prozessdaten [} 37].
5 ‒ Montage und elektrischer Anschluss | P1PY203 ‒ Laserdistanzsensor ToF
Zustand
Bedeutung
Sensor betriebsbereit
Keine Spannungsversorgung vorhanden
Warnung
Die LED's zur Schaltzustandsanzeige A1, A2 und Analogan-
zeige O bleiben in Funktion
Fehler
Die LED's zur Schaltzustandsanzeige A1, A2 und Analogan-
zeige O sind außer Funktion
Sensor bereit für Bluetooth-Verbindung
Schaltausgänge aktiv
Schaltausgänge nicht aktiv
Lokalisierungsfunktion aktiv
Mögliche Ursache
Signal Warnung
Unterspannung
Kurzschluss
Temperaturfehler
Gerätefehler
Behebung
• Abstand Sensor – Objekt verringern
• Winkel Sensor – Objekt anpassen
• Spannungsversorgung auf min. 18 V DC erhö-
hen
• Verdrahtung prüfen und Kurzschluss beseitigen
• Sensor von der Versorgungsspannung trennen
und abkühlen lassen
• Befestigungswinkel als Kühlblech montieren
• Last an den Ausgängen reduzieren
• Sensor von der Versorgungsspannung trennen
und neu starten
• Sensor austauschen
18
