Elektronischer Antrieb
Orea WT

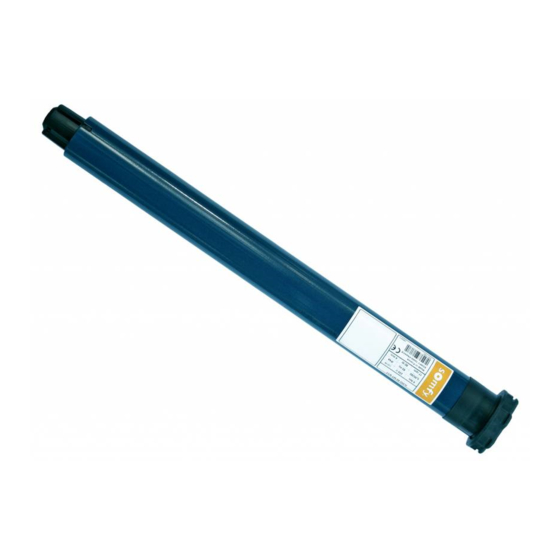

Orea WT ist ein Antriebssystem, speziell für Kassettenmarkisen. Es reduziert das Drehmoment in
der oberen Endlage und sorgt dafür, dass die Markise unabhängig von der Tuchlängenänderung
immer sicher und zuverlässig geschlossen wird. Orea WT ist ein Einphasenkondensatorantrieb
mit elektronischer Endabschaltung. Alle Programmierungen bleiben nach einer Spannungs-
unterbrechung erhalten.
1. Inbetriebnahme ........................................................................................................ 2
Anschließen des Montagekabels .................................................................................. 2
Prüfen der Drehrichtung .............................................................................................. 2
2. Programmierung ........................................................................................................ 2
Aktivieren des Antriebes und speichern der AUF-Richtung ................................................ 2
Einstellen der unteren Endlage .................................................................................... 3
Speichern der Einstellungen ........................................................................................ 3
Nachjustieren der unteren Endlage .............................................................................. 3
Rücksetzen in den Auslieferungszustand ...................................................................... 3
3. Elektrischer Anschluss ................................................................................................ 4
4. Montage .................................................................................................................. 5
Bei Fertigwellen ........................................................................................................ 5
Bei Präzisionsrohren .................................................................................................. 5
5. Technische Daten ...................................................................................................... 6
6. Sicherheitshinweise .................................................................................................. 7
7. Zeichenerklärung ...................................................................................................... 8
8. Was ist zu tun, wenn ................................................................................................. 8
Orea WT
GEBRAUCHS-
ANWEISUNG
Vor Inbetriebnahme bitte unbedingt die Sicher-
heitsanweisungen beachten. Bei Nichtbeachtung
entfällt die Somfy Gewährleistung. Somfy ist nach
Erscheinen der Gebrauchsanweisung nicht haftbar
für Änderungen der Normen und der Standards!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY Orea WT

Inhaltszusammenfassung für SOMFY Orea WT

  • Seite 1: Inhaltsverzeichnis

    Erscheinen der Gebrauchsanweisung nicht haftbar für Änderungen der Normen und der Standards! Orea WT ist ein Antriebssystem, speziell für Kassettenmarkisen. Es reduziert das Drehmoment in der oberen Endlage und sorgt dafür, dass die Markise unabhängig von der Tuchlängenänderung immer sicher und zuverlässig geschlossen wird. Orea WT ist ein Einphasenkondensatorantrieb mit elektronischer Endabschaltung.

  • Seite 2: Inbetriebnahme

    ändern Sie die Verdrahtung der Adern schwarz und braun. Prüfen Sie erneut. 2. Programmierung Immer nur den zu programmierenden Orea WT an das Montagekabel anschließen. Aktivieren des Antriebes und speichern der AUF-Richtung Um den Antrieb zu aktivieren, drücken Sie gleich- >...

  • Seite 3: Einstellen Der Unteren Endlage

    Antrieb mit einer kurzen AUF-/AB-Bewe- gung bestätigt. Der Vorgang muss wiederholt werden, falls der Antrieb nicht mit einer kurzen AUF-/AB-Bewe- gung bestätigt. Die obere Endlage stellt sich bei Orea WT durch die Drehmomenterkennung automatisch ein. Speichern der Einstellungen Zum Speichern der Einstellungen drücken Sie so-...

  • Seite 4: Rücksetzen In Den Auslieferungszustand

    Schließen Sie Orea WT entsprechend der Klem- menbelegung an die Netzspannung an. 2 x 2 x 0,6 ø Orea WT muss mit verriegelten Tastern/Schaltern betrieben werden. Um zu verhindern, dass Wasser in den Antrieb läuft, sollte das Anschlusskabel in einer Schleife nach unten verlegt werden.

  • Seite 5: Montage

    Messen Sie hierzu das Maß L 1 am Antrieb wie ne- benstehend gezeigt ab oder entnehmen Sie die- ses Maß den technischen Daten (S. 6). Verschrauben Sie nun die Welle/das Präzisions- rohr mit dem Mitnehmer an der vorher berechne- ten Stelle (siehe Grafik). Orea WT...

  • Seite 6: Technische Daten

    2,75 4,39 4,82 5,03 4,82 5,03 Anzahl der Kabeladern Adernquerschnitt (mm 0,75 Kapazität der Endabschaltung 200 Umdrehungen Betriebstemperatur -10° bis +40° C (ausnahmsweise: -20° bis +70° C) L 1 (mm) L 3 (mm) Angaben auf dem Antriebsetikett überprüfen! Orea WT...

  • Seite 7: Sicherheitshinweise

    Betrieb zu setzen. müssen auf die Gesamtanlage abgestimmt sein. - Bedienschalter bzw. -taster müssen in Sichtwei- - Es darf nur Original Somfy Zubehör verwendet te der Anlage und in einer Höhe von mindestens werden (Adapter, Lager, Stecker, ...).

  • Seite 8: Zeichenerklärung

    Setzen Sie den Antrieb in den Auslieferungszustand zurück und beginnen Sie die Pro- grammierung erneut..der Antrieb nur verzögert auf die Betätigung des Tasters/Schalters reagiert? Der Antrieb befindet sich im Programmiermodus. Setzen Sie den Antrieb in den Auslieferungszustand zurück und beginnen Sie die Pro- grammierung erneut. Orea WT...
