Vorarbeiten an der
Welle
IC 08.99.02.695
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten

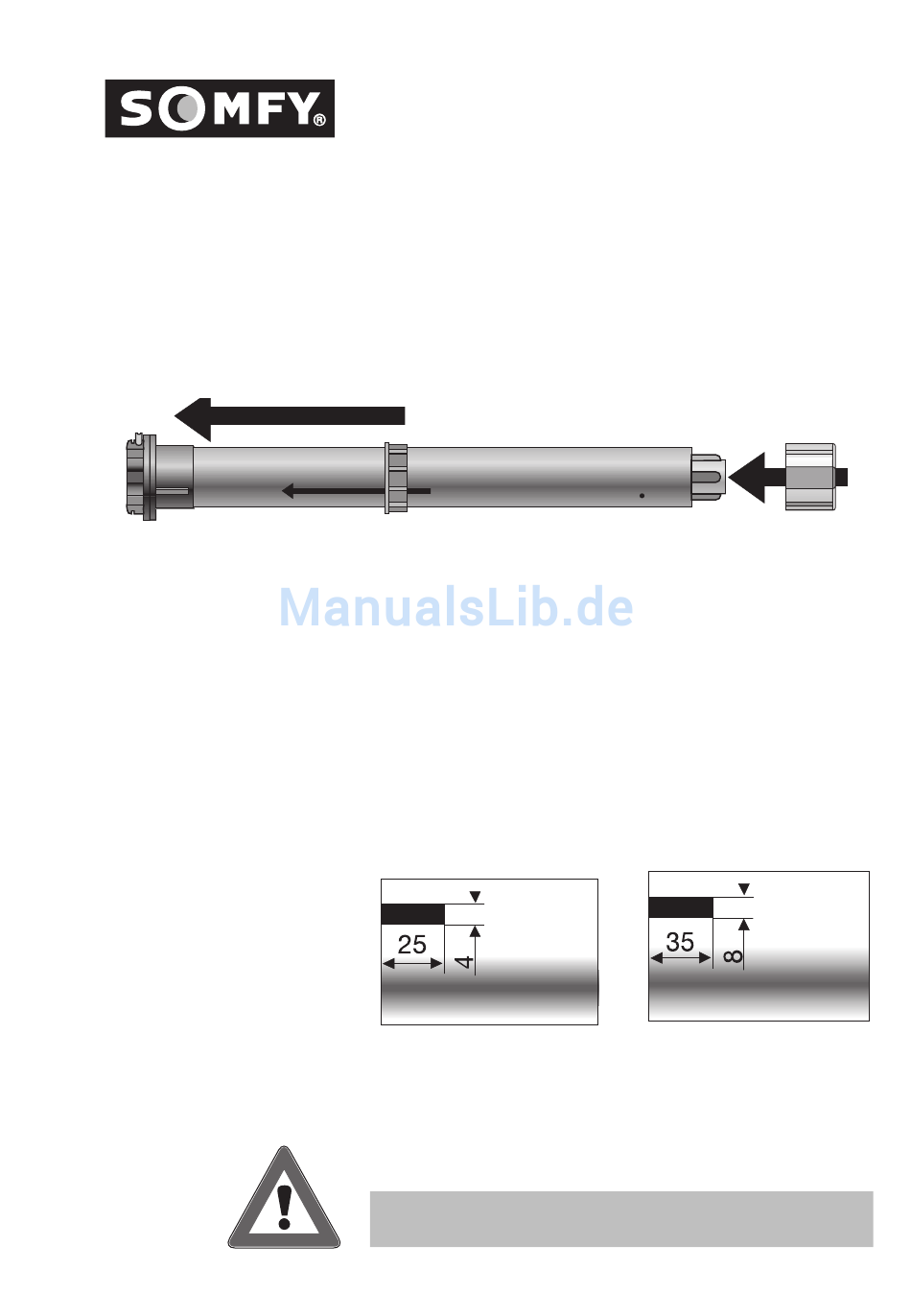

Montage- und Einstellanleitung

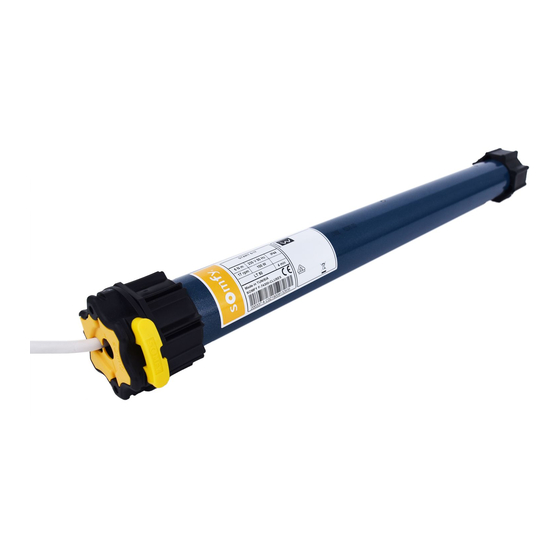

SOMFY-HiPro-Einsteckantriebe
LT 50 / LT 60
Fertigwellen
Antrieb mit dem zur jeweiligen Fertigwelle passenden
Adapter (1) und Mitnehmer (2) paßgenau einschieben.
(1)
Präzisionsrohre
Welle auf der Antriebsseite ausklinken. Antrieb so in die
Welle einschieben, daß der Nocken des Adapters in die
Ausklinkung passt.
HiPro LT 50
Hinweis:
Grundsätzlich gilt: Antrieb in die Welle einschieben
- nie einschlagen!
HiPro LT 60
© by SOMFY Rottenburg
(2)
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY LT-50
Inhaltszusammenfassung für SOMFY LT-50
- Seite 1 Welle einschieben, daß der Nocken des Adapters in die Ausklinkung passt. HiPro LT 50 HiPro LT 60 Hinweis: Grundsätzlich gilt: Antrieb in die Welle einschieben - nie einschlagen! IC 08.99.02.695 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten © by SOMFY Rottenburg...
-
Seite 2: Montage / Technische Daten
590 mm 613 mm HiPro LT 50 Mariner 40/17 655 mm 640 mm 663 mm HiPro LT 50 Vectran 45/12 605 mm 590 mm 613 mm IC 08.99.02.696 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten © by SOMFY Rottenburg... - Seite 3 642 mm 665 mm HiPro LT 60 Titan 100/12 659 mm 642 mm 665 mm HiPro LT 60 Taurus 120/12 659 mm 642 mm 665 mm IC 08.99.02.697 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten © by SOMFY Rottenburg...
-
Seite 4: Montage
Beide Einstelltasten eindrücken (diese bleiben nach dem Loslassen automatisch eingerastet). blau Der Antrieb hat bei eingerasteten Einstelltasten keine schwarz braun Endabschaltpunkte. Die Anzahl der Umdrehungen ist grün/gelb theoretisch unbegrenzt. IC 08.99.02.698 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten © by SOMFY Rottenburg... -
Seite 5: Einstellen Der Endlagen
Behang in die Endlage 2 fahren (Drehrichtung 2) Die in Drehrichtung 2 liegende Einstelltaste durch erneutes Drücken lösen. Endlage 2 ist eingestellt. Schutzkappe für die Einstelltasten anbringen. IC 08.99.02.699 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten © by SOMFY Rottenburg... - Seite 6 Ändern einer eingestellten Endlage ... Drücken der in Drehrichtung liegenden Einstelltaste. Behang in die gewünschte Endlage fahren. Durch erneutes Drücken der Einstelltasten diese wieder lösen. Fertig! IC 08.99.02.700 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten © by SOMFY Rottenburg...
-
Seite 7: Technische Daten
= 40%. t = 4 min. Farbskala für Antriebskabel À blau Mittelleiter N Á schwarz Phase Drehrichtung 2 Â braun Phase Drehrichtung 1 Ã gelb/grün Schutzleiter PE, IC 08.99.02.701 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten © by SOMFY Rottenburg... -
Seite 8: Anschlußvorschriften
Bauteile, die Funktionen von Bremse und Getriebe. SOMFY-Antrieben ersetzen oder beeinflus- sen, dürfen nur nach ausdrücklicher Frei- Achtung! Wichtige Hinweise: gabe durch SOMFY eingesetzt werden. Ansonsten übernimmt SOMFY keinerlei Errichten, Prüfen und Inbetrieb- Garantie für das Antriebssystem oder da- setzen einer 230V-Anlage dürfen raus entstehende Folgeschäden. - Seite 9 Schalter: Für jeden Antrieb und jede Laufrichtung muß ein separater Kontakt vorgesehen werden. Die gemeinsame Steuerung meh- Richtig rerer Antriebe erfordert SOMFY-Steuerge- räte. SOMFY-Antriebe in Naßräumen Die Antriebe sind entsprechend EN 60529 "spritzwassergeschützt". Bei Einsatz in Naßräumen müssen die VDE-Vorschriften, u.a.
