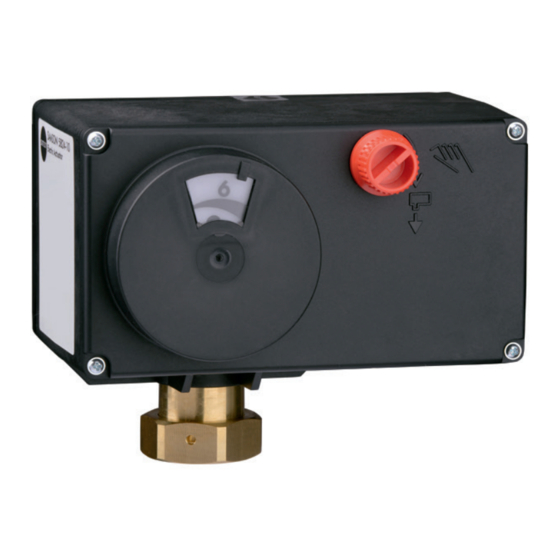

Samson EB 5824-2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Samson Anleitungen
  4. Antriebssysteme
  5. EB 5824-2
  6. Bedienungsanleitung

Samson EB 5824-2 Bedienungsanleitung

Elektrische antriebe
Vorschau ausblenden Andere Handbücher für EB 5824-2:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Elektrische Antriebe
Typ 5824 · ohne Sicherheitsfunktion
Typ 5825 · mit Sicherheitsfunktion
Ausführung mit Stellungsregler
Einbau- und
Bedienungsanleitung
EB 5824-2
Firmwareversion 1.04
Ausgabe Januar 2015
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson EB 5824-2

Inhaltszusammenfassung für Samson EB 5824-2

  • Seite 1 Elektrische Antriebe Typ 5824 · ohne Sicherheitsfunktion Typ 5825 · mit Sicherheitsfunktion Ausführung mit Stellungsregler Einbau- und Bedienungsanleitung EB 5824-2 Firmwareversion 1.04 Ausgabe Januar 2015...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.

  • Seite 3: Inhaltsverzeichnis

    5.1.1 Typ 5824: Kraftschlüssiger Anbau ..............24 5.1.2 Typ 5824: Formschlüssiger Anbau ..............24 5.1.3 Typ 5825: Kraftschlüssiger Anbau ..............24 5.1.4 Typ 5825: Formschlüssiger Anbau ..............26 Stellventil in die Rohrleitung einbauen ............26 Elektrische Anschlüsse ..................27 5.3.1 Spannungsversorgung anschließen ..............27 Zusatzfunktionen ..................29 Grenzkontakte einstellen ................29 EB 5824-2...
  • Seite 4 9.6.1 Funktionen/Antrieb ..................45 9.6.2 Blockade .....................47 9.6.3 Hub ......................47 9.6.4 Kennlinie .....................50 Betriebswerte ....................52 Service ......................53 9.8.1 Inbetriebnahme ....................53 9.8.2 Betriebszustände ..................53 9.8.3 Service/Funktionen ..................54 9.8.4 Statusmeldungen ..................56 9.8.5 Statistik .......................57 Trend Viewer ....................58 9.9.1 Einstellungen vornehmen ................58 EB 5824-2...
  • Seite 5 Service ......................73 14.2 Konfigurationsliste und Kundenwerte .............74 Index ......................76 Änderungen der Firmware gegenüber Vorgängerversion 1.03 1.04 (neu) (alt) Geänderte Werkseinstellung im Parameter Endlagenführung Stange ausfahren (neu: 97.0 %, alt: 99.0 %) Geänderte Werkseinstellung im Parameter Totzone (neu: 2.0 %, alt: 1.0 %) EB 5824-2...

  • Seite 6: Sicherheitshinweise Und Schutzmaßnahmen

    Falls der Betreiber den Antrieb in anderen Anwendungen oder Umgebungen einsetzen möchte, muss er hierfür Rücksprache mit SAMSON halten. SAMSON haftet nicht für Schäden, die aus Nichtbeachtung der bestimmungsgemäßen Ver- wendung resultieren sowie für Schäden, die durch äußere Kräfte oder andere äußere Einwir- kungen entstehen.
  • Seite 7 Î Weitere Schutzausrüstung beim Anlagenbetreiber erfragen. Änderungen und sonstige Modifikationen Änderungen, Umbauten und sonstige Modifikationen des Produkts sind durch SAMSON nicht autorisiert. Sie erfolgen ausschließlich auf eigene Gefahr und können unter anderem zu Sicherheitsrisiken führen sowie dazu, dass das Produkt nicht mehr den für seine Verwendung erforderlichen Voraussetzungen entspricht.
  • Seite 8 Mitgeltende Dokumente Folgende Dokumente gelten in Ergänzung zu dieser Einbau- und Bedienungsanleitung: − Einbau- und Bedienungsanleitung des Ventils, an das der elektrische Antrieb angebaut wurde, z. B. für SAMSON-Ventile: u EB 5861 für Dreiwegeventil Typ 3260 u EB 5863 für Dreiwegeventil Typ 3226 u EB 5866 für Durchgangsventil Typ 3222 u EB 5868 für Durchgangsventil Typ 3213 und Typ 3214...

  • Seite 9: Hinweise Zu Möglichen Schweren Personenschäden

    (Antriebs- und Kegelstange), die beim Hineingreifen zu Quetschungen führen kön- nen. Î Im Betrieb nicht ins Joch greifen. Î Bei Arbeiten am Stellventil Versorgungsspannung unterbrechen. Î Lauf der Antriebs- oder Kegelstange nicht durch Einklemmen von Gegenständen behindern. EB 5824-2...

  • Seite 10: Hinweise Zu Möglichen Sachschäden

    Die elektrischen Antriebe Typ 5824/5825 müssen mit bestimmten Drehmomenten ange- zogen werden. Zu fest angezogene Bauteile unterliegen übermäßigem Verschleiß. Î Anzugsmomente einhalten. Beschädigung des elektrischen Antriebs durch unzulässiges „Überdrehen“! Die Antriebsstange des elektrischen Antriebs kann manuell verstellt werden. Î Antriebsstange maximal bis zum Hubendwert einfahren! EB 5824-2...

  • Seite 11: Kennzeichnungen Am Gerät

    Var.-ID. Model Serial no. Digital Positioner Firmware 0062 Made in Germany Typbezeichnung Baujahr Var.-ID Modellbezeichnung (nur bei Typ 5825) Seriennummer DIN-Registernummer (nur bei Typ 5825) Antriebskraft Nennhub Stellgeschwindigkeit Versorgungsspannung Leistungsaufnahme Sicherheitsfunktion (nur bei Typ 5825) ausfahrend einfahrend Grenzkontakt Eingänge Ausgänge Firmwareversion EB 5824-2...

  • Seite 12: Aufbau Und Wirkungsweise

    Antriebsstange mit Antriebskolben Überwurfmutter Nockenscheibe Grenzkontakt Einsteller Grenzkontakt (untere Schaltnocke) Einsteller Grenzkontakt (obere Schaltnocke) Federspeicher, nur Typ 5825 Skala zur Hubanzeige Mitnehmerstift Der rückseitige Gehäuse- drehmomentabhängiger deckel darf nicht geöffnet Endlagenschalter werden! Bild 1: Antrieb Typ 5824/5825 (geöffneter Gehäusefrontdeckel), Ventilanschluss kraftschlüssig EB 5824-2...

  • Seite 13: Sicherheitsfunktion

    Antrieb sofort wieder in die − Die beiden zusätzlichen Schalter können Ausgangslage zurück. nicht nachgerüstet werden. Prüfung nach DIN EN 14597 Der elektrische Antrieb Typ 5825 mit Sicher- heitsfunktion „Antriebsstange ausfahrend“ ist zusammen mit verschiedenen SAM- SON-Ventilen vom TÜV nach DIN EN 14597 geprüft (Registernummer auf Anfrage). EB 5824-2...

  • Seite 14: Geräteübersicht Und Bedienelemente

    3.4 Geräteübersicht und Bedienelemente Skala zur Hubanzeige Handsteller (nur Typ 5824) Bild 2: Lage der außenliegenden Bedienelemente 3.4.1 Typ 5824, Ausführung 24 V Stellachse Serielle Schnittstelle Wirkrichtungsschalter rote und gelbe LED Funktionsschalter Bild 3: Lage der Bedienelemente unter dem Gehäusefrontdeckel bei Typ 5824, Ausführung 24 V EB 5824-2...

  • Seite 15: Typ 5824, Ausführung 85 Bis 264 V

    Aufbau und Wirkungsweise 3.4.2 Typ 5824, Ausführung 85 bis 264 V Stellachse Serielle Schnittstelle Wirkrichtungsschalter rote und gelbe LED Funktionsschalter Bild 4: Lage der Bedienelemente unter dem Gehäusefrontdeckel bei Typ 5824, Ausführung 85 bis 264 V EB 5824-2...

  • Seite 16: Technische Daten · Typ 5824

    = 20 kΩ · 0 bis 20 mA, R = 50 Ω Ausgangssignal 0 bis 10 V, R = 1 kΩ Leistungsaufnahme 24 V DC (–10 %, + 20 %) 24 V, 50 und 60 Hz 85 bis 264 V, 50 und 60 Hz Zulässige Temperaturen  7) Umgebung 0 bis 50 °C Lagerung –20 bis +70 °C EB 5824-2...
  • Seite 17 Stellen der Var.-ID abgelesen werden: Var.-ID: xxxxxxx.xx, vgl. Typenschild. Bei Geschwindigkeitsstufe „normal“ Die zulässige Mediumstemperatur ist abhängig vom Ventil, an das der elektrische Antrieb angebaut wird. Es gelten die Grenzen der Stellventil-Dokumentation (T und EB). EB 5824-2...

  • Seite 18: Technische Daten · Typ 5825

    = 20 kΩ · 0 bis 20 mA, R = 50 Ω Ausgangssignal 0 bis 10 V, R = 1 kΩ Leistungsaufnahme 24 V DC (–10 %, + 20 %) 24 V, 50 und 60 Hz 85 bis 264 V, 50 und 60 Hz Zulässige Temperaturen  9) Umgebung 0 bis 50 °C Lagerung –20 bis +70 °C EB 5824-2...
  • Seite 19 Stellen der Var.-ID abgelesen werden: Var.-ID: xxxxxxx.xx, vgl. Typenschild. Bei Geschwindigkeitsstufe „normal“ Die zulässige Mediumstemperatur ist abhängig vom Ventil, an das der elektrische Antrieb angebaut wird. Es gelten die Grenzen der Stellventil-Dokumentation (T und EB). EB 5824-2...

  • Seite 20: Zubehör

    − Modularadapter − Speicherstift-64 1400-9753 Verbindungskabel 1400-7699 Modularadapter 1400-7698 USB 1.1-Seriell-Adapter 8812-2001 Für den Anbau an formschlüssige Ventile ohne Rückstellfeder Bestellnummer  1) Joch für Typ Ventile V2001 1400-7414 Adapter für andere Ventil-Typen 1400-7415 mit Antrieb Typ 5824-30/-33 und Typ 5825-30/-33/-35 EB 5824-2...

  • Seite 21: Maße In Mm

    Aufbau und Wirkungsweise 3.8 Maße in mm Typen 5824-10/-20, 5825-10/-20/-15/-25 Typen 5824-30, 5825-30/-35 Antrieb ohne Joch Antrieb mit Joch 1400-7414 Hub 15 Hub 15 Ø 10 EB 5824-2...

  • Seite 22: Vorbereitende Maßnahmen

    Transportunternehmen (vgl. Liefer- längerer Lagerung Rücksprache mit schein) melden. SAMSON halten. 4.1 Auspacken Info SAMSON empfiehlt, bei längerer Lagerung Info den elektrischen Antrieb und die Lagerbe- Verpackung erst direkt vor der Montage und dingungen regelmäßig zu prüfen. Inbetriebnahme entfernen.

  • Seite 23: Skala Zur Hubanzeige Ausrichten

    Bild 5: Skala zur Hubanzeige Dreiwegemischventil: Ausrichtung der Skala ändern: Î Gehäusedeckel vorsichtig öffnen. Tipp SAMSON empfiehlt, den geöffneten Gehäu- sedeckel mit den unteren Schrauben an den oberen Bohrungen des Gehäuses zu befesti- gen. Î Die Skala abziehen, drehen und an der...

  • Seite 24: Montage Und Inbetriebnahme

    Endlagenschalter betätigt wird, vgl. Bild 7. 5.1.2 Typ 5824: Formschlüssiger Anbau HINWEIS Beschädigung des Antriebs durch unzulässi- 1. Antrieb auf das Joch setzen und mit ges „Überdrehen“! Überwurfmutter (4) fest verschrauben Antriebsstange maximal bis zum Hubend- (Anzugsmoment 20 Nm). wert einfahren! EB 5824-2...
  • Seite 25 17 Mutter Kraftschlüssiger Anbau mit Überwurfmutter, Formschlüssiger Anbau mit Kupplung, z. B. an Ventil Typ 3222 z. B. mit Joch an Ventil der Baureihe V2001 Bild 6: Verbindung Antrieb und Ventil Stellachse Schaltfahne Schaltfahne am Hubendwert (Betätigen des drehmomentab- hängigen Endlagenschalters) Bild 7: Schaltfahne EB 5824-2...

  • Seite 26: Typ 5825: Formschlüssiger Anbau

    Montage die Schutzart IP 54 gewährleis- Formschlüssiger Anbau tet. Der Geräteindex kann aus den letz- ten beiden Stellen der Var.-ID abgelesen Î Bei Sicherheitsfunktion Antriebsstange werden, vgl. Typenschild, Seite 11. einfahrend und ausfahrend den Anbau nach Kap. 5.1.2 vornehmen. Bild 8: Einbaulage EB 5824-2...

  • Seite 27: Elektrische Anschlüsse

    Kap. 8.1.3) angezeigt. triebsstange! Unmittelbar nach dem Anlegen der elektri- HINWEIS schen Spannung bewegt sich die Antriebs- Fehlfunktion durch unvollständige Inbetrieb- stange. nahme! Antriebstange nicht berühren und nicht blo- Der Antrieb ist erst nach durchgeführter Initi- ckieren! alisierung betriebsbereit. EB 5824-2...
  • Seite 28 _ /~ +/~ 0...10 V Zusatzfunktion Grenzkontakte (nur bei Geräten in Ausführung 24 V) 41 44 42 51 54 Info Die Ausführung 24 V kann sowohl bei einer Versorgungsspannung von 24 V AC, als auch bei 24 V DC eingesetzt werden. Bild 9: Elektrischer Anschluss EB 5824-2...

  • Seite 29: Zusatzfunktionen

    7.2) mit einem 4-mm-Sechskant-Schrau- bendreher so weit verstellen, bis die Kon- taktgabe erfolgt. Der Drehwinkel der No- ckenscheiben ist begrenzt, deshalb den oberen Einsteller (7.1) vorzugsweise für den oberen und den unteren Einsteller (7.2) für den unteren Hubbereich ver- wenden. EB 5824-2...

  • Seite 30: Handsteller

    Antriebsstange Werten übereinstimmen. Es ist dann ein er- zurück in die Sicherheitsstellung. neuter Nullpunktabgleich, ein erneuter Initia- 4. Schraubendreher entfernen und Gehäu- lisierungslauf oder eine erneute Laufzeitmes- sefrontdeckel vorsichtig wieder montie- sung erforderlich. ren. EB 5824-2...

  • Seite 31: Bedienung

    Abdeckung auf der Oberseite des Antriebs. LEDs unter dem Gehäusefrontdeckel bei Typ 5824, Ausführung 24 V LEDs (rot und gelb) LEDs unter dem Gehäusefrontdeckel bei Typ 5824, Ausführung 85 bis 264 V LEDs (rot und gelb) Bild 11: Position der Leuchtdioden EB 5824-2...

  • Seite 32: Erläuterungen Zu Den Blinkmustern

    Blinkmuster der gelben LED Gerät ein, Kommunikation läuft: Zeit [s] Stangenposition ist relativ: Zeit [s] Blockierschutz läuft (vgl. Kap. 9.6.2): Zeit [s] Info Die gelbe LED zeigt bei eingestecktem Speicherstift zusätzlich die auszuführende Aktion des Speicherstifts an, vgl. Kap. 10.2. EB 5824-2...

  • Seite 33: Blinkmuster Der Roten Led

    Blinkmuster der roten LED Gerät läuft nach Reset an oder Fehler Endlagenschalter: Zeit [s] Eingangssignalausfall erkannt (vgl. Kap. 9.6.1): Zeit [s] EEPROM-Fehler: Zeit [s] Nullpunktabgleich läuft (vgl. Seite 55): Zeit [s] Laufzeitmessung läuft: Zeit [s] Initialisierung läuft (vgl. Kap. 8.4): Zeit [s] EB 5824-2...

  • Seite 34: Wirkrichtungsschalter

    Î Mit steigendem Eingangssignal fährt die Antriebsstange ein. − Schalterstellung B: Bewegungsrichtung steigend/fallend <> Î Mit steigendem Eingangssignal fährt die Antriebsstange aus. Wirkrichtungsschalter bei Typ 5824, Ausführung 24 V Wirkrichtungsschalter mit Schalterstellungen: Wirkrichtungsschalter bei Typ 5824, Ausführung 85 bis 264 V Wirkrichtungsschalter mit Schalterstellungen: Bild 12: Wirkrichtungsschalter EB 5824-2...
  • Seite 35 Durchgang A à AB geschlossen, B à AB geöffnet − Bei Dreiwegeverteilventil: Durchgang AB à A geöffnet, AB à B geschlossen Mischventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Verteilventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Bild 13: Prinzip Dreiwegemisch- und Dreiwegeverteilventil EB 5824-2...

  • Seite 36: Funktionsschalter

    − Schalterstellung B: Î Eingangssignal 2 bis 10 V oder 4 bis 20 mA Î Einstellungen des Eingangssignals in TROVIS-VIEW bleiben unberücksichtigt. Funktionsschalter bei Typ 5824, Ausführung 24 V Funktionsschalter mit Schalterstellungen: Funktionsschalter bei Typ 5824, Ausführung 85 bis 264 V Funktionsschalter mit Schalterstellungen: Bild 14: Funktionsschalter EB 5824-2...

  • Seite 37: Antrieb Initialisieren

    Die Konfiguration des Antriebs erfolgt mit der Software TROVIS-VIEW. Der Antrieb wird hierfür mit seiner seriellen Schnittstelle mit dem PC verbunden. Î Einzelheiten zu Einstellung und Bedienung mit TROVIS-VIEW enthält Kap. 9. 8.5.2 Speicherstift Der Anschluss des Speicherstifts erfolgt ebenfalls über die serielle Schnittstelle. Î Einzelheiten zum Speicherstift enthält Kap. 10.2. EB 5824-2...

  • Seite 38: Einstellung Und Bedienung Mit Trovis-View

    Die folgenden Beschreibungen gelten für die Software TROVIS-VIEW 4. Tipp Die Software TROVIS-VIEW sowie die zugehörige Bedienungsanleitung u EB 6661 stehen im Internet (www.samson.de) unter „Service\Software“ zur Verfügung. Das Dokument kann auch über die Hilfe-Funktion aufgerufen werden. 9.1 Allgemeines Mit der Software TROVIS-VIEW können unterschiedliche kommunikationsfähige SAMSON- Geräte konfiguriert und parametriert werden.

  • Seite 39: Programm Installieren

    Datei entpackt werden. − Installation mit Hilfe der Installations-CD: Abhängig von der Einstellung des Betriebssystems wird die Installation automatisch nach Einlegen der CD gestartet. Das Programm setup.exe muss dann nicht mehr manuell gestartet werden. 2. Anweisungen der Installationssoftware folgen. EB 5824-2...

  • Seite 40: Programm Starten Und Einstellen

    Besteht keine Verbindung zum Gerät (Offline-Betrieb) werden in der Bedienoberfläche die Standardeinstellungen angezeigt, oder es kann mit dem Menü „Datei\Öffnen“ eine gespei- cherte TROVIS-VIEW-Datei (*.tro*) geladen und überschrieben werden. Nach dem Start der Software TROVIS-VIEW wird folgender Startbildschirm angezeigt: EB 5824-2...

  • Seite 41: Einstellen Der Parameter Unter Trovis-View

    Parameter können geändert werden. Auslesen Parameter können aus dem Gerät ausgelesen werden (nur im Offline-Betrieb, vgl. Kap. 10.1.1). Beschreiben Parameter können in das Gerät geschrieben werden (nur im Offline-Betrieb, vgl. Kap. 10.1.1). Default: ... Parameter können auf Werkseinstellung gesetzt werden. EB 5824-2...
  • Seite 42 Default: ... Setzt Parameter auf angezeigte Werkseinstellung (graue Anzeige, wenn Parameterwert = Werkseinstellung). Min ... Setzt Parameter auf angezeigten Minimalwert (graue Anzeige, wenn Parameterwert = Minimalwert). Max ... Setzt Parameter auf angezeigten Maximalwert (graue Anzeige, wenn Parameterwert = Maximalwert). EB 5824-2...

  • Seite 43: Eingänge Und Ausgänge

    Ventil geöffnet bleibt. Das Schließen beider Ventile erfolgt in umgekehrter Reihenfolge. Info Bereichsanfang und -ende müssen je nach gewähltem Eingangssignal einen Mindestabstand von 2,5 V bzw. 5 mA einhalten. Î Ordner Einstellungen\Eingänge und Ausgänge anklicken. Die Einstellungen für Ein- und Ausgangssignal werden angezeigt: EB 5824-2...

  • Seite 44: Stellungsmeldesignal

    Die Stellungsmeldung zeigt die Position der Antriebsstange an. Die Spanne des Stellungsmeldesignals wird über die Parameter Bereichsanfang und Be- reichsende eingestellt. Stellungsmeldesignal einstellen: Einstellungen\Eingänge und Ausgänge\Stellungsmeldesig- Stellungsmeldesignal Einstellbereich Bereichsanfang 0.0 V 0.0 V bis 10.0 V Bereichsende 10.0 V 0.0 V bis 10.0 V EB 5824-2...

  • Seite 45: Antrieb

    Nähert sich der Wert des Eingangssignals bis auf 0,2 V bzw. 0,4 mA dem Bereichsanfang an, wird die Fehlermeldung zurückgesetzt und der Antrieb wechselt in den Regelbetrieb zu- rück. Einstellungen Eingangssignalausfall: Einstellungen\Antrieb\Funktionen Funktionen Einstellbereich Eingangssignalausfall erkennen nein nein/ja Stellwert bei Eingangssignalausfall intern intern, letzte Position Interner Stellwert 0.0 % 0.0 bis 100.0 % EB 5824-2...
  • Seite 46 Antriebsstange in die maximale Offenstellung. Info Mit der Einstellung 0 % (Endlagenführung Antriebsstange ausgefahren) oder 100 % (Endla- genführung Antriebsstange eingefahren) ist die Endlagenführung deaktiviert. Einstellungen Endlagenführung: Einstellungen\Antrieb\Funktionen Funktionen Einstellbereich Endlagenführung Antriebsstange ausgefahren 1,0 % 0.0 bis 49.9 % Endlagenführung Antriebsstange eingefahren 97,0 % 50.0 bis 100.0 % EB 5824-2...

  • Seite 47: Blockade

    Bei absoluter Hubverstellung fährt die Antriebsstange auf die von dem Eingangssignal vorgegebene Hubstellung. Damit dies möglich ist, erfolgt bei jeder Inbetriebnahme ein automatischer Nullpunktabgleich, um einen Referenzwert für den Nullpunkt zu erhalten. Die Stellungsmeldung zeigt die Position der Antriebsstange an. EB 5824-2...
  • Seite 48 Im Regelbetrieb sollte der Stellungsregler des Antriebs mit absoluter Hubverstellung (Werks- einstellung) betrieben werden. Das Umschalten der Hubverstellung erfolgt im Ordner Einstellungen\Antrieb\Hub: Info Die weitere Beschreibung bezieht sich auf den Betrieb mit absoluter Hubverstellung, sofern keine anderen Angaben gemacht werden. EB 5824-2...
  • Seite 49 Stellgeschwindigkeit [mm/s] Totzone (Schaltbereich) Über die Totzone wird die Empfindlichkeit des Antriebs bestimmt. Erst die Änderung des Ein- gangssignals um den Schaltbereich bewirkt eine minimale Änderung der Ventilstellung. Einstellungen Totzone: Einstellungen\Antrieb\Hub Funktion Einstellbereich Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % EB 5824-2...

  • Seite 50: Kennlinie

    Einstellung und Bedienung mit TROVIS-VIEW 9.6.4 Kennlinie Die Kennlinie beschreibt das Übertragungsverhalten zwischen dem Eingangssignal und der Position der Antriebsstange. Die Einstellungen zur Kennlinie werden im Ordner Einstellungen\Antrieb\Kennlinie vorge- nommen: Kennlinientypen − Linear Der Hub folgt proportional dem Eingangssignal. EB 5824-2...
  • Seite 51 Einstellung und Bedienung mit TROVIS-VIEW − Gleichprozentig Der Hub folgt exponentiell dem Eingangssignal. − Gleichprozentig invers Der Hub folgt exponentiell invers dem Eingangssignal. − Benutzerdefiniert Ausgehend von der zuvor eingestellten Kennlinie kann eine neue Kennlinie über 11 Punkte definiert werden. EB 5824-2...

  • Seite 52: Betriebswerte

    Einstellung und Bedienung mit TROVIS-VIEW 9.7 Betriebswerte Info Im Ordner „Betriebswerte“ können keine Änderungen vorgenommen werden. Im Online-Betrieb (animiertes Symbol ) werden im Ordner Betriebswerte die aktuellen Betriebswerte angezeigt. Je nach Grundeinstellung wird unterhalb des Fensters Betriebswerte noch eine grafische Darstellung angezeigt. EB 5824-2...

  • Seite 53: Service

    Der Ordner Service gliedert sich in die Bereiche Inbetriebnahme, Betriebszustände, Funktio- nen, Statusmeldungen und Statistik. 9.8.1 Inbetriebnahme Im Ordner Service\Inbetriebnahme kann die Initialisierung gestartet werden. 9.8.2 Betriebszustände Im Ordner Service\Betriebszustände werden z. B. Störmeldungen angezeigt. Info Betriebszustände und Fehler werden auch über die LEDs angezeigt, vgl. Kap. 8.1 EB 5824-2...

  • Seite 54: Service/Funktionen

    Eingangssignalbereich bezogenen Stellwert eingeben (normierter Stell- wert). − Normierte Stellungsmeldung ausge- ben: EIN/AUS Zuvor die gewünschte, auf die Spanne des Stellungsmeldesignals bezogene Stellungsmeldung einge- ben (normierte Stellungsmeldung). − Fehlermeldung ausgeben: EIN/AUS − gelbe LED: EIN/AUS − rote LED: EIN/AUS EB 5824-2...
  • Seite 55 Laufzeit übernommen und der Antrieb ist betriebsbereit. Die Antriebsstange wird in die durch das Eingangssignal vorgegebene Stellung gefahren. Laufzeitmessung starten Messung der Zeit, die benötigt wird, um von einer Endlage in die andere zu fahren. Dauertest/Grundeinstellungen Î nur für Kundendienstzwecke EB 5824-2...

  • Seite 56: Statusmeldungen

    Einstellung und Bedienung mit TROVIS-VIEW 9.8.4 Statusmeldungen Im Ordner Service\Statusmeldungen werden u. a. Parameter zum Gerät und Betrieb ange- zeigt. EB 5824-2...

  • Seite 57: Statistik

    Einstellung und Bedienung mit TROVIS-VIEW 9.8.5 Statistik Im Ordner Service\Statistik werden diverse Zählerstände angezeigt. EB 5824-2...

  • Seite 58: Trend Viewer

    Über den Menüpunkt Speicherort für Auf- zeichnung ändern... kann dieser verändert Neue Datenpunkte können per Drag-and- werden. drop in den Trend Viewer eingefügt werden. Dazu den gewünschten Datenpunkt in der Ordneransicht anklicken, Maustaste gedrückt halten und Mauszeiger in den Trend Viewer EB 5824-2...
  • Seite 59 Bearbeitung zur Verfügung. Tipp Weitere Informationen finden sich in der zu- gehörigen Bedienungsanleitung u EB 6661 (im Internet unter www.samson.de unter „Service\Software“). Das Dokument kann auch über die Hilfe-Funktion aufgerufen wer- den. EB 5824-2...

  • Seite 60: Daten Übertragen

    TROVIS-VIEW vorgenommene Einstellungen werden direkt an das Gerät weitergegeben. Für die Kommunikation wird eine serielle Schnittstelle des PCs (COM-Port) über das SAMSON-Verbindungskabel mit der seriel- Modularadapter: Bestell-Nr. 1400-7698 len Schnittstelle des Antriebs verbunden. Sollte der Computer keine serielle Schnittstel- le besitzen, kann ein USB-RS232-Adapter eingesetzt werden.

  • Seite 61: Daten Zwischen Trovis-View Und Gerät Übertragen (Verbindungskabel)

    Das Fenster Kommunikation wird erneut angezeigt. 4. Schaltfläche Anschluss-Einstellungen ankli- cken. 5. Im Feld „Automatische Erkennung“ (Status: noch nicht gesucht.) Schaltfläche Starten anklicken. Hat TROVIS-VIEW das Gerät gefunden, ändert sich der Status (Gerät gefunden an COM …). Einstellungen zweimal mit OK bestätigen. EB 5824-2...

  • Seite 62: Offline-Betrieb (Indirekte Datenübertragung)

    Online-Symbolleiste ist animiert. Online-Betrieb beenden: Bei aktiviertem Online-Betrieb im Menü Gerät auf Online-Betrieb klicken. Der Online-Betrieb wird verlassen. Tipp Der Online-Betrieb kann auch über das Symbol in der Geräteleiste gestartet und über das Symbol beendet werden. EB 5824-2...

  • Seite 63: Samson-Speicherstift

    Aktionen und Fehler des Speicherstifts werden an der gelben LED des Antriebs angezeigt. Speicherstift hat Aktion beendet: Zeit [s] Auslesen des Speicherstifts wird vorbereitet (vgl. Kap. 10.2.2): Zeit [s] Beschreiben des Speicherstifts wird vorbereitet (vgl. Kap. 10.2.2): Zeit [s] EB 5824-2...
  • Seite 64 Daten übertragen Datenlogging wird vorbereitet (vgl. Kap. 10.2.4): Zeit [s] Datenlogging läuft (vgl. Kap. 10.2.4): Zeit [s] Speicherstift hat Plausibilitätsfehler: Zeit [s] Speicherstift hat EEPROM-Fehler: Zeit [s] EB 5824-2...

  • Seite 65: Daten Zwischen Trovis-View Und Speicherstift Übertragen

    10.2.1 Daten zwischen TROVIS-VIEW und Speicherstift übertragen Der Speicherstift wird nach Bild 17 an den PC angeschlossen. Die Vorgehensweise zum Be- schreiben und Auslesen des Speicherstifts ist in der TROVIS-VIEW-Bedienungsanleitung u EB 6661 beschrieben. 1 serielle Schnittstelle 2 Modularadapter 3 Speicherstift Bild 17: Verbindung PC – Speicherstift EB 5824-2...

  • Seite 66: Daten Zwischen Gerät Und Speicherstift Übertragen

    Übertragen von Daten ist in der TROVIS-VIEW-Bedienungsanleitung u EB 6661 beschrie- ben. Speicherstift serielle Schnittstelle (RJ12-Buchse) Bild 18: Verbindung Antrieb – Speicherstift Die gelbe LED am Antrieb signalisiert, dass die Datenübertragung aus dem Gerät vorbereitet wird. Sobald die gelbe LED dauerhaft leuchtet, ist die Übertragung abgeschlossen (vgl. Kap. 8.1.2). EB 5824-2...

  • Seite 67: Kopierfunktion

    Die im Speicherstift gesammelten Daten können mit Hilfe von TROVIS-VIEW in einer Log-Da- tei abgelegt werden. Datenlogging 1. Speicherstift mit der seriellen Schnittstelle des Antriebs verbinden (vgl. Bild 18). Die gelbe LED am Antrieb signalisiert, dass das Datenlogging vorbereitet wird: Zeit [s] EB 5824-2...
  • Seite 68 (COM-Port) des PCs (1) stecken (vgl. Bild 17, Seite 65). 2. Menü Speicherstift\Aufgezeichnete Daten auslesen öffnen. 3. Gewünschten Speicherort wählen. Wird der Speicherort nicht geändert, werden die Da- ten im Ordner SAMSON\Typ 5824 abgelegt. 4. Gewünschten Dateinamen eingeben. 5. Datenübertragung mit der Schaltfläche Speichern starten.

  • Seite 69: Kommandobetrieb Konfigurieren

    5. Speicherstift vom PC trennen und mit serieller Schnittstelle des Antriebs verbinden (vgl. Bild 18, Seite 66). Die Antriebsstange des Stellventils wird entsprechend der zuvor getroffenen Auswahl ein- oder ausgefahren. 6. Nach Ziehen des Kommandostifts vom Antrieb kehrt dieser in den normalen Regelbe- trieb zurück. EB 5824-2...

  • Seite 70: Instandhaltung

    Instandhaltung 11 Instandhaltung Info Der elektrische Antrieb wurde von SAMSON vor Auslieferung geprüft. − Mit der Durchführung nicht beschriebener Instandhaltungs- und Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. − Als Ersatzteile nur Originalteile von SAMSON verwenden, die der Ursprungs- spezifikation entsprechen.

  • Seite 71: Störungen

    Störungen 12 Störungen Î Fehler erkennen und beheben, vgl. Tabelle 1. Info Bei Störungen, die nicht in der Tabelle aufgeführt sind, After Sales Service von SAMSON kontaktieren. Tabelle 1: Fehlerbehebung Fehler Mögliche Ursache Abhilfe Antriebsstange bewegt sich Antrieb ist mechanisch blockiert. Î Anbau prüfen.

  • Seite 72: Außerbetriebnahme Und Demontage

    Î Alte Bauteile, Schmiermittel und Gefah- Schritte ausführen: renstoffe nicht dem Hausmüll zuführen. 1. Absperrventile vor und hinter dem Ventil schließen, sodass kein Medium mehr durch das Ventil fließt. 2. Rohrleitungen und Ventil restlos entlee- ren. 3. Versorgungsspannung abstellen und ver- riegeln. EB 5824-2...

  • Seite 73: Anhang

    Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samson.de erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samson.de oder in einem SAMSON- Produktkatalog zur Verfügung.

  • Seite 74: Konfigurationsliste Und Kundenwerte

    1.0 % 0.0 bis 49.9 % Endlagenführung Stange eingefahren 97.0 % 50.0 bis 100.0 % Blockierschutz nein nein/ja Hub Antrieb 100.0 % 30.0 bis 130.0 % Hubverstellung absolut absolut/relativ Geschwindigkeitsstufe normal langsam/normal/schnell Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % linear/gleichprozentig/ Kennlinientyp linear gleichprozentig invers/ benutzerdefiniert EB 5824-2...
  • Seite 75 EB 5824-2...

  • Seite 76: Index

    Gleichprozentig invers ....51 Linear ..........50 Datenlogging ........67 Klemmenzuordnung ......29 Daten übertragen ......60–62 Kommandobetrieb ........ 69 Digitaler Stellungsregler Konfiguration ........37 Bedienelemente ......14 Konfigurationsliste ........ 74 Kopierfunktion ........67 Eingangssignal........43 Eingangssignalnausfall ......45 EB 5824-2...
  • Seite 77 Nullpunktabgleich ......55 Offline-Betrieb ......41, 62 Statistik ..........57 Online-Betrieb ......41, 62 Statusmeldungen ........56 Parameter ........41 Stellgeschwindigkeit......49 Relative Hubverstellung ....48 Reset ..........55 Stellungsmeldesignal ......44 Schaltbereich ........49 Speicherstift ........65 EB 5824-2...
  • Seite 78 Statusmeldungen......56 Stellgeschwindigkeit ......49 Stellungsmeldesignal ....... 44 Systemvoraussetzungen ....38 Totzone .......... 49 Trend Viewer ........58 Verbindungskabel ......61 Werkseinstellung ......55 Verbindungskabel ......60–61 Werkseinstellung ........55 Wirkrichtungsschalter ......34 Wirkungsweise ........12 Zubehör ..........60 EB 5824-2...
  • Seite 79 EB 5824-2...
  • Seite 80 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 5824-2 samson@samson.de · www.samson.de...

Inhaltsverzeichnis
