Displaybeleuchtung austauschen

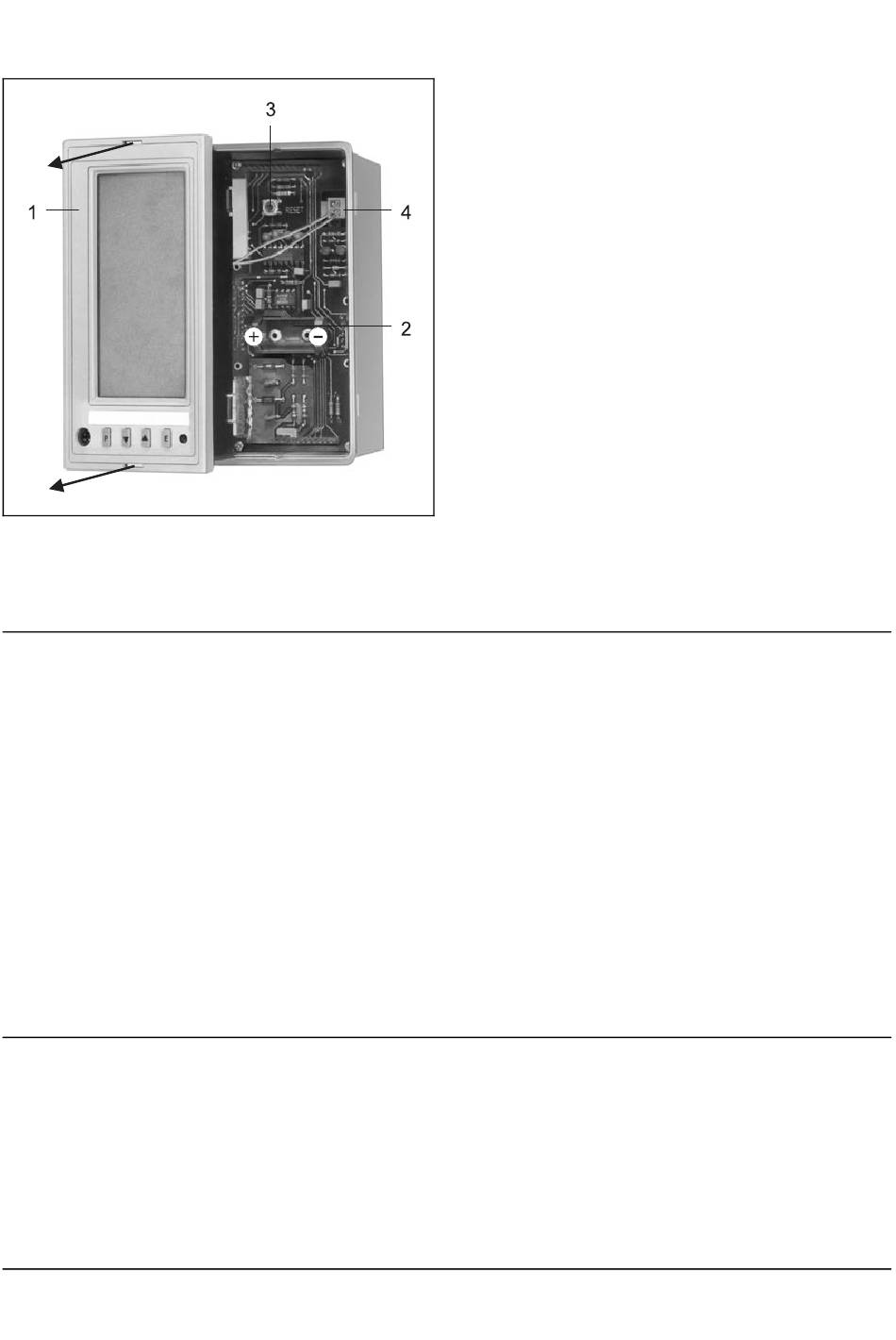

Bild 17
Anzeigeinheit abgenommen
1
Anzeigeeinheit
R-16422
2
Batteriefach
D1
3
Reset
4
Steckverbindung zur Beleuchtungseinheit
Batterie austauschen
(siehe Bild 17)
Hinweise
Die Lebensdauer der Batterie beträgt ca. zwei Jahre.
Während des Batterieaustauschs wird die Energieversorgung zur
Sicherung der Meßwerte und der Uhrzeit von einem Kondensator
übernommen.
Fehlfunktionen
Einige Gerätefunktionen werden vom Gerät selbst überwacht.
Angezeigte Fehlfunktion (Anzeige: „#...") entweder
1. mit <E> quittieren
oder (falls Quittieren nicht möglich)
1. Anzeigeeinheit abnehmen (siehe Seite 22, Bild 17).
28 Instandhalten
1. Mitgelieferte Kunststoffschlüssel in die Schlitze auf der Front-
seite stecken.
2. Anzeigeeinheit 1 vorsichtig nach vorne wegziehen.
3. Steckverbindung zur Beleuchtungseinheit 4 abziehen.
4. Die drei Kreuzschlitzschrauben an der Unterseite der der Be-
leuchtungseinheit 1 lösen.
5. Seitenteil der Beleuchtungseinheit 1 abnehmen.
6. Beleuchtungskörper herausziehen.
7. Röhre vorsichtig aus dem Beleuchtungskörper herausziehen.
8. Neue Röhre einsetzen.
9. Beleuchtungseinheit 1 nach den Schritten 6. bis 1 wieder
einbauen. Dabei darauf achten, daß die Verbindungspfosten
der beiden Leiterplattenstecker oben und unten nicht weg-
gebogen werden. Anschlußleitung zur Zugentlastung wieder
so um den Ausschnitt legen wie zuvor.
1. Mitgelieferte Kunststoffschlüssel in die Schlitze auf der Front-
seite stecken.
2. Anzeigeeinheit 1 vorsichtig nach vorne wegziehen.
3. Steckverbindung zur Beleuchtungseinheit 4 abziehen.
4. Batterie aus der Halterung herausziehen.
5. Neue Batterie in die Halterung einsetzen (Achtung: auf rich-
tige Polarität achten (siehe Bild 17).
6. Beleuchtungseinheit 1 nach den Schritten 6. bis 1 wieder
einbauen. Dabei darauf achten, daß die Verbindungspfosten
der beiden Leiterplattenstecker oben und unten nicht weg-
gebogen werden. Anschlußleitung zur Zugentlastung wieder
so um den Ausschnitt legen wie zuvor.
2. bei eingeschalteter Energieversorgung Reset-Taste ( 3 in Bild
17) drücken.
3. Nach erfolgreichem Reset Konfiguration prüfen.
4. Bei erneutem Auftauchen des Fehlers Hersteller verstän-
digen.
