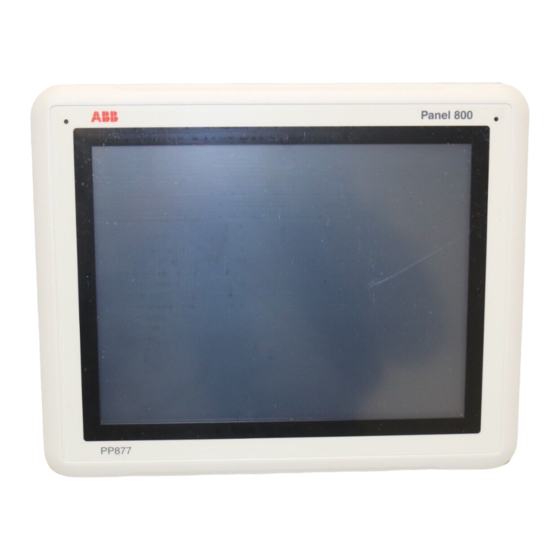

- Seite 1 Panel 800 Version 6 PP877 Hardware und Installation...
-
Seite 3: Hardware Und Installation
Panel 800 Version 6 - PP877 Hardware und Installation... - Seite 4 Dokument beschrieben Hard- oder Software entstehen. Das vorliegende Dokument und seine Bestandteile dürfen ohne vorherige schriftliche Zustimmung von ABB nicht vervielfältigt oder kopiert werden, und ihr Inhalt darf nicht an Dritte weitergegeben oder für nicht genehmigte Zwecke verwendet werden.
-
Seite 5: Inhaltsverzeichnis
Inhalt INHALT Section 1 - Einleitung Allgemein ................Symbole für Warnung, Vorsicht, Informationen und Tipps ...... Section 2 - Sicherheitshinweise Allgemein ................UL- und cUL-Installation ............Hinweise zur Installation ............Betrieb ................. Service und Wartung ..............Demontage und Entsorgung ............Luft im Touchscreen-Monitor ............ - Seite 6 Inhalt Section 6 - Operator Panel-Zeichnungen Anschlüsse ................Kommunikationsanschlüsse ............PP877 Übersicht ..............Section 7 - Zusätzliche Installationshinweise Operator Panel erden ..............Ethernet-Verbindung im Bedienterminal ........... EMV-Schutz verbessern ............. Umgebungstemperatur ............... Sicherheit ................Galvanische Isolierung ............... Kabel- und Busabschluss RS485 ............
-
Seite 7: Section 1 Einleitung
Geräte der Begriff „Controller“ verwendet. Dieses Handbuch beschreibt die Installation des Bedienterminals. Weitere Informationen entnehmen Sie dem Handbuch Panel Builder Programmierung und Installation. Beschreibung Benutzerdokumentation Erste Ausgabe der PP877 3BSE069459-600DE UL-Zulassung 3BSE069459-600 Rev A zusätzlichen UL Batterieinformation 3BSE069459-600 Rev B Zusätzliche UL Information zur Stromversorgung... -
Seite 8: Symbole Für Warnung, Vorsicht, Informationen Und Tipps
Section 1 Einleitung Symbole für Warnung, Vorsicht, Informationen und Tipps Symbole für Warnung, Vorsicht, Informationen und Tipps Diese Publikation enthält Warnungen, Vorsichtshinweise und Informationen für sicherheitsrelevante oder andere wichtige Informationen. Es enthält auch Tipps und nützliche Hinweise für den Leser. Die entsprechenden Symbole sind wie folgt zu interpretieren: Das Symbol "Stromschlag-Warnung"... -
Seite 9: Section 2 Sicherheitshinweise
Section 2 Sicherheitshinweise Installateur und Eigentümer und bzw. oder Bediener des Bedienterminals müssen dieses Installationshandbuch lesen und verstehen. Allgemein • Lesen Sie die Sicherheitshinweise sorgfältig durch. • Überprüfen Sie die Lieferung beim Empfang auf etwaige Transportschäden. Informieren Sie den Lieferanten umgehend, wenn Schäden entdeckt werden. •... -
Seite 10: Ul- Und Cul-Installation
Bedienterminal an externe Geräte wie zum Beispiel an serielle Geräte angeschlossen wird. UL- und cUL-Installation Dieser Abschnitt gilt nur für Bedienpanels mit UL-Zulassung PP877. • Dieses Gerät darf ausschließlich in nicht explosionsgefährdeten Bereichen der Gefahrenklasse 2 betrieben werden. [Gerätekombinationen Ihres Systems unterliegen einer Überprüfung durch die zum Installationszeitpunkt zuständige... - Seite 11 UL- und cUL-Installation Section 2 Sicherheitshinweise • Für Kanada gilt ferner: AVERTISSEMENT – RISQUE D’EXPLOSION – AVANT DE DECONNECTER L’EQUIPEMENT, COUPER LE COURANT OU S’ASSURER QUE L‘EMPLACEMENT EST DESIGNE NON DANGEREUX. Es dürfen nur Erweiterungsmodule mit UL- und cUL-Zulassung an den mit „EXPANSION“...
-
Seite 12: Hinweise Zur Installation
Section 2 Sicherheitshinweise Service und Wartung Hinweise zur Installation • Das Operator Panel ist für eine stationäre Installation auf einer ebenen Unterlage ausgelegt, wobei folgende Voraussetzungen erfüllt sein müssen: Es besteht keine hohe Explosionsgefahr. – Es liegen keine starken Magnetfelder vor. –... -
Seite 13: Demontage Und Entsorgung
Reinigungsmittel. • Eine falsch eingesetzte Batterie kann zu einer Explosionsgefahr führen. Verwenden Sie ausschließlich die vom Lieferanten empfohlenen Batterien. Die Batterie muss während der Garantiezeit von einem autorisierten ABB Service Center ausgetauscht werden. Demontage und Entsorgung • Eine vollständige oder teilweise Wiederverwertung des Operator Panels ist entsprechend den jeweils geltenden Bestimmungen vorzunehmen. - Seite 14 Section 2 Sicherheitshinweise Luft im Touchscreen-Monitor 3BSE069459-600DE Rev C...
-
Seite 15: Section 3 Installation
Section 3 Installation Platzanforderungen • Maximale Dicke der Einbauplatte: 8 mm • Platzbedarf in Millimetern für den Einbau des Bedienpanels: Die Abmessungen auf der Zeichnung sind nicht proportional. 3BSE069459-600DE Rev C... -
Seite 16: Installationsvorgang
Section 3 Installation Installationsvorgang Installationsvorgang Folgendes wird benötigt: • Ein Phillips-Schraubendreher Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit. Informieren Sie bei Beschädigungen den Lieferanten. Stellen Sie das Operator Panel während der Installation auf eine stabile Oberfläche. Wenn das Operator Panel herabfällt, können Beschädigungen entstehen.. - Seite 17 Installationsvorgang Section 3 Installation Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung und Schrittfolge unten). • Vergewissern Sie sich, dass Operator Panel und Steuerung über dieselbe elektrische Erdung verfügen (Bezugspotenzial). Andernfalls können Kommunikationsfehler auftreten. • Das Operator Panel muss vor der Inbetriebnahme die Umgebungstemperatur annehmen.
-
Seite 18: Verbindungen Mit Dem Controller
Entfernen Sie vorsichtig die Folie vom Display des Bedienterminals, um seine Beschädigung durch statische Elektrizität zu verhindern. Nur für PP877 Bedienpanels mit Teilenummer 3BSE069272R1: Achten Sie beim erstmaligen Anschließen des Bedienterminals an die Stromquelle darauf, dass die Stromversorgung mindestens 48 Stunden lang nicht unterbrochen wird, damit sich die Batterie voll aufladen kann. -
Seite 19: Section 4 Technische Daten
Section 4 Technische Daten Parameter PP877 Frontabdeckung, 280 × 228 × 7 mm B × H × T Ausschnittabmes- 262 × 209 mm sungen, B × H Einbautiefe 44 mm (144 mm einschl. Freiraum) Einzelmontage VESA 75 × 75 Hinweis: Die maximale Schraubenlänge für die VESA-Montage beträgt 4 mm. - Seite 20 Section 4 Technische Daten Parameter PP877 Serieller Anschluss 9-poliger D-Sub-Anschluss mit RS232 RTS/CTS, montierte Buchse für mit standardmäßigen Befestigungsschrauben 4-40 UNC COM3 RS232 und COM4 RS422/RS485 Ethernet 1 × 10 Base-T / 100 Base-T (geschirmt RJ 45) 1 × USB Host 2.0, max Ausgangsstrom 200 mA...
- Seite 21 — Störfestigkeit: EN 61000-6-2:2005 DNV-Zulassung Schwebend UL-Zulassung Ja, für PP877 Bedienpanels mit UL-Kennzeichnung Weitere Informationen finden Sie in Abschnitt Chemikalienbeständigkeit. PP877 Bedienpanels mit Teilenummer 3BSE069272R1 enthalten eine wiederaufladbare Batterie. Sämtliche sonstigen Ausführungen enthalten eine BR 2032 Batterie. 3BSE069459-600DE Rev C...
- Seite 22 Section 4 Technische Daten 3BSE069459-600DE Rev C...
-
Seite 23: Section 5 Chemikalienbeständigkeit
Section 5 Chemikalienbeständigkeit Metallgehäuse Rahmen- und Gehäusematerial bestehen aus pulverbeschichtetem Aluminium. Diese Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien ohne sichtbare Veränderung: Essigsäure 10% Phosphorsäure 4% Zitronensäure 10% Phosphorsäure 10% Diesel Meerwasser Destilliertes Wasser Natriumchlorid 2% Speiseöl Natriumchlorid 20% Heizöl Schwefelsäure 20% Hydroperoxid 3% Leitungswasser Die Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien bei... - Seite 24 Section 5 Chemikalienbeständigkeit Metallgehäuse Die Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien bei Zimmertemperatur kaum oder überhaupt nicht:: Konzentrierte Methylethylketon Toluol Essigsäure Aceton Trichlorethylen Salpetersäure 30% Ammoniak 5% Phenol Xylol Konzentrierter Natriumhydroxid 5% Benzin, 97 Oktan, bleifrei Ammoniak Ethylacetat Natriumhydroxid 30% Benzin, 98 Oktan, verbleit 3BSE069459-600DE Rev C...
-
Seite 25: Touchdisplay Und Überzug
Touchdisplay und Überzug Section 5 Chemikalienbeständigkeit Touchdisplay und Überzug Autoflex EBA 180L Autoflex EBA 180L bedeckt den Überzug rund um das Touch-. Lösungsmittelbeständigkeit Autoflex EBA 180L ist gemäß DIN 42 115 Teil 2 für die Dauer von mehr als 24 Stunden beständig gegen folgende Chemikalien, ohne dass sichtbare Veränderungen entstehen: Azetonnitril... -
Seite 26: Oberfläche Des Touch-Displays
10 min Toluol Autoflex EBA 180L Es wird die Verwendung der Autoflex EBA 180LTouchscreen-Schutzfolie, RX877 empfohlen, diese kann bei ABB bestellt werden. Lösungsmittelbeständigkeit Autoflex EBA 180L widersteht dem Einfluss derselben Chemikalien wie Autotex F157 oder F207 gemäß Abschnitt Autoflex EBA 180L. -
Seite 27: Section 6 Operator Panel-Zeichnungen
Section 6 Operator Panel-Zeichnungen Anschlüsse COM 1/2 COM 3/4 Pos. Anschluss Beschreibung Stromversorgung +24 V DC (18-32 V DC) COM 1/2 Kommunikationsanschlüsse 1 × 10/100 Base-T (geschirmt RJ-45) COM 3/4 Kommunikationsanschlüsse 3BSE069459-600DE Rev C... -
Seite 28: Kommunikationsanschlüsse
RS422 RTS+ RS232 CTS RS422 RTS- RS422 Rx- RS422 Rx- Um zwei Kommunikations-Ports am selben physikalischen Anschluss zu betreiben, ist das Y-Split-Kabel TK857V001 (Teilenummer 3BSE069476R1) erforderlich. Nur die PP877 Bedienpanels mit Teilenummer 3BSE069272R1 haben COM-Ports mit Abschlusswiderstand. 3BSE069459-600DE Rev C... -
Seite 29: Pp877 Übersicht
PP877 Übersicht Section 6 Operator Panel-Zeichnungen PP877 Übersicht max. 8 mm Card-Slot für USB host SD-Speicherkarte 3BSE069459-600DE Rev C... - Seite 30 Section 6 Operator Panel-Zeichnungen PP877 Übersicht 3BSE069459-600DE Rev C...
-
Seite 31: Section 7 - Zusätzliche Installationshinweise
Section 7 Zusätzliche Installa- tionshinweise Wenn Kommunikationsprobleme auftreten, z.B. in Umgebungen mit Störeinflüssen oder bei Temperaturen in der Nähe der zulässigen Grenzwerte, sind folgende Empfehlungen zu beachten. Operator Panel erden Tür Montageplatte im Schrank Bedienpanel Stromversorgung 24 V DC Ferritkern Die Befestigungsschellen des Operator Panelsstellen keine sichere Erdungsverbindung zwischen Panel und Geräteschrank dar, siehe 1 in der Zeichnung oben. - Seite 32 Section 7 Zusätzliche Installationshinweise Operator Panel erden Schließen Sie ein 6 mm oder 4 mm Kabel oder ein Erdungsband zwischen dem Gehäuse des Bedienterminals und dem nächstgelegenen Erdungspunkt auf der Tür an, siehe 3 in der obigen Zeichnung. Bringen Sie zwischen Tür und Geräteschrank ein starkes, aber kurzes Erdungsgeflecht an, siehe 4 in der Zeichnung oben.
-
Seite 33: Ethernet-Verbindung Im Bedienterminal
Ethernet-Verbindung im Bedienterminal Section 7 Zusätzliche Installationshinweise Ethernet-Verbindung im Bedienterminal Industrie-Ethernet RJ45 RJ45 RJ45 RJ45 Bedienpanel RJ45 Bedienpanel RJ45 Kurz und nicht Bedienpanel abgeschirmt Abgeschirmt RJ45 Bedienpanel RJ45 0.1 μF 250 V In einigen industriellen Ethernet-Einheiten ist die Abschirmung des RJ45-Anschlusses über einen Kondensator mit dem Gehäuse verbunden, siehe 1 in der Zeichnung oben. - Seite 34 Section 7 Zusätzliche Installationshinweise Ethernet-Verbindung im Bedienterminal Eine geeignete Lösung ist die Verwendung eines geschirmten Ethernet-Kabels, dessen Abschirmung nur an einem Ende angeschlossen wird. Eine Möglichkeit besteht darin, die Abschirmung zu entfernen, siehe 3 in der Zeichnung oben. Ein elegantere Lösung ist die Verlängerung des geschirmten Ethernet-Kabels mit einem ungeschirmten Ethernet-Kabelabschnitt, siehe 4 in der Zeichnung oben.
-
Seite 35: Emv-Schutz Verbessern
EMV-Schutz verbessern Section 7 Zusätzliche Installationshinweise EMV-Schutz verbessern Verwenden Sie zunächst die Originalkabel von ABB bzw. • Setzen Sie für die Kommunikation per RS232 geschirmte Kabel ein. • Setzen Sie für die Kommunikation per RS422 und RS485 Twistedpairkabel und •... -
Seite 36: Umgebungstemperatur
Section 7 Zusätzliche Installationshinweise Umgebungstemperatur Metallgehäuse Metallgehäuse Klemme oder Stecker Klemme oder Stecker Kabelklemme aus Stahl EMV Kabeleinführung Kunststoff-Kabeleinführung Abgeschirmtes Kabel Abgeschirmtes Kabel Verwenden Sie eine EMV-Kabelverschraubung oder normale Kabelverschraubung aus Kunststoff, entfernen Sie den Außenmantel und schließen Sie die Abschirmung mit einer 360°-Metall-Kabelschelle an die Installationsplatte an. - Seite 37 Umgebungstemperatur Section 7 Zusätzliche Installationshinweise Oben 50°C innen Bedienpanel Power Power Axiallüfter 120 x 120 mm 30°C außen Mitte 45°C innen Luftvolumen- strom Power Unten 40°C innen In den meisten Fällen liegt die Umgebungstemperatur für das Operator Panel deutlich über der Umgebungstemperatur für den Geräteschrank. Wenn der Schrank groß...
- Seite 38 Section 7 Zusätzliche Installationshinweise Umgebungstemperatur Die Verlustleistung des Operator Panels entspricht der Versorgungsspannung multipliziert mit dem Strom. Es fließt praktisch kein Strom zu externen Abnehmern und von den Eingängen wird keine Verlustleistung verursacht. 3BSE069459-600DE Rev C...
-
Seite 39: Sicherheit
Sicherheit Section 7 Zusätzliche Installationshinweise Sicherheit Die meisten Operator Panels werden mit 24 V DC versorgt. Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Abstand? Stromversorgung 230 VDC auf 24 VDC Bedienpanel +24 V Kleiner Controller mit Erweiterungseinheit... -
Seite 40: Galvanische Isolierung
Section 7 Zusätzliche Installationshinweise Galvanische Isolierung Wenn zwischen den Relaiskontakten für 24 V DC und 230 V DC ein größerer Abstand vorliegt, kann ein- und dieselbe 24-V-Einheit für die gesamte Versorgung verwendet werden. Siehe 3 in der Zeichnung oben. Verbinden Sie 0 V an der 24-V-Einheit mit der Erde. Daraus ergeben sich drei Vorteile: •... - Seite 41 Galvanische Isolierung Section 7 Zusätzliche Installationshinweise Bedienpanel Modularer Controller Drucker Power CPU COM COM2 RS422 RS232 Computer Computer Nicht dasselbe Massepotential = Interner Masseanschluss (0 V) Wenn ein PC mit dem Bedienterminal verbunden ist, wird das interne 0 V (GND) des Bedienterminals über den PC mit der Schutzerdung verbunden.
-
Seite 42: Kabel- Und Busabschluss Rs485
Section 7 Zusätzliche Installationshinweise Kabel- und Busabschluss RS485 Kabel- und Busabschluss RS485 • Um den maximalen Übertragungsabstand und die maximale Übertragungsgeschwindigkeit zu nutzen, müssen abgeschirmte Twisted-Pair-Kabel verwendet werden. Die wechselseitige Kapazität darf 52,5 pF/m nicht überschreiten und der Kabelquerschnitt muss mindestens 0,25 mm (AWG 24) betragen. - Seite 43 Kabel- und Busabschluss RS485 Section 7 Zusätzliche Installationshinweise 3BSE069459-600DE Rev C...
