Meßbereichkarte nachrüsten

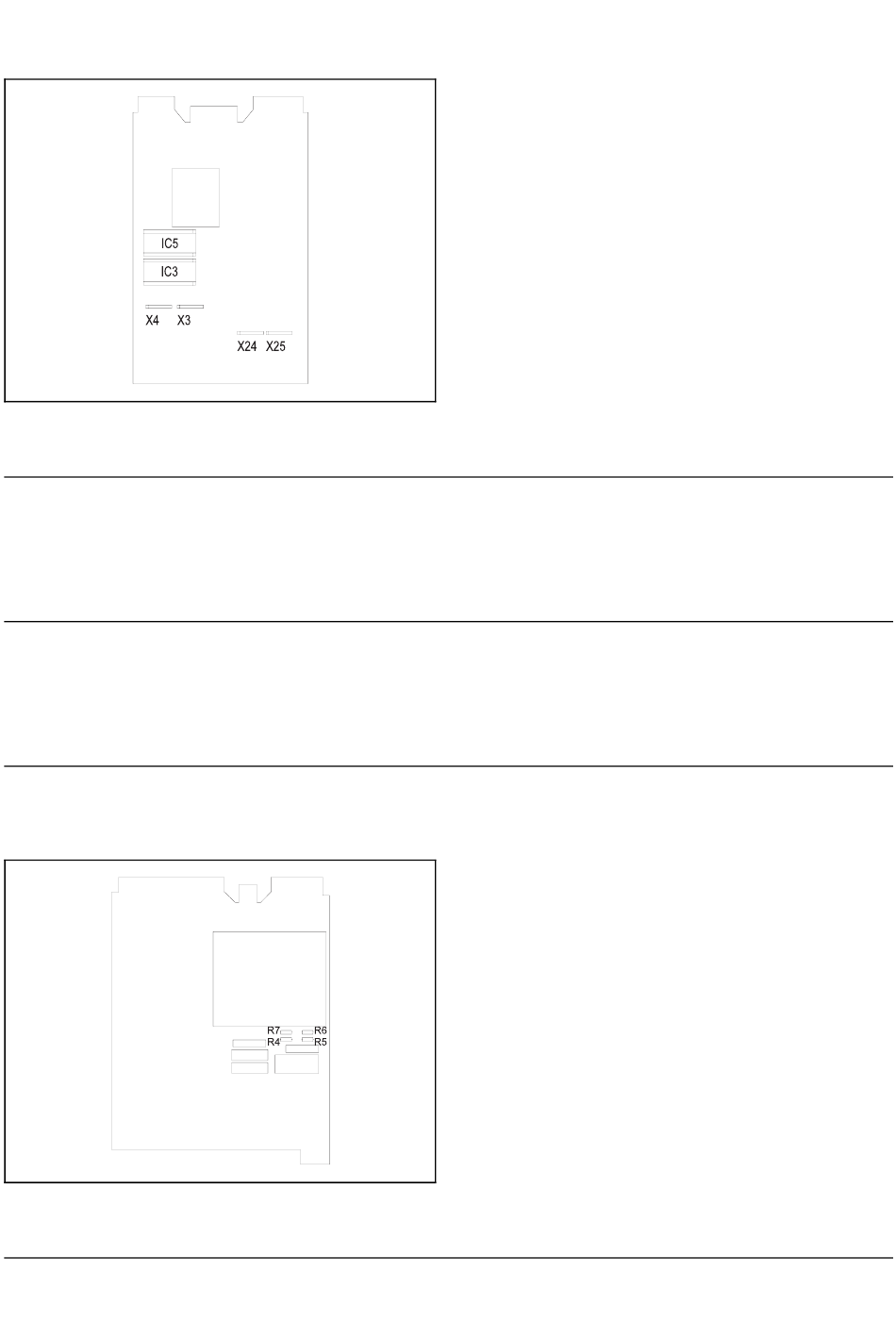

Bild 15
Hauptkarte
Steckerleisten X4X3 , X24X25
Z-16375
Sockel für die Speichererweiterung IC3
Grenzwertkarte nachrüsten
(siehe Bild 15)
1. Grenzwertkarte 5 in die Steckerleiste X3X4 einstecken.
Speicher erweitern
(siehe Bild 15)
1. CMOS-RAM IC3 auf den vorgesehenen Sockel IC3 setzen.
Energieversorgung ändern
Bild 16
Netzteilkarte ( 4 in Bild 14)
115 V: R4, R7
Z-16369
230 V: R5, R6
26 Um-, Aufrüsten
1. (Alte) Meßbereichkarte 6 aus der Steckerleiste X24X25 he-
rausziehen.
2. (Neue) Meßbereichkarte 6 in die Steckerleiste X24X25 ein-
stecken.
−
230 V-Ausführung: Brücken R5 und R6
−
115 V-Ausführung: Brücken R4 und R7
−
24 V-Ausführung: Netzteilkarte 4 austauschen
