Bedienen
Bedientasten

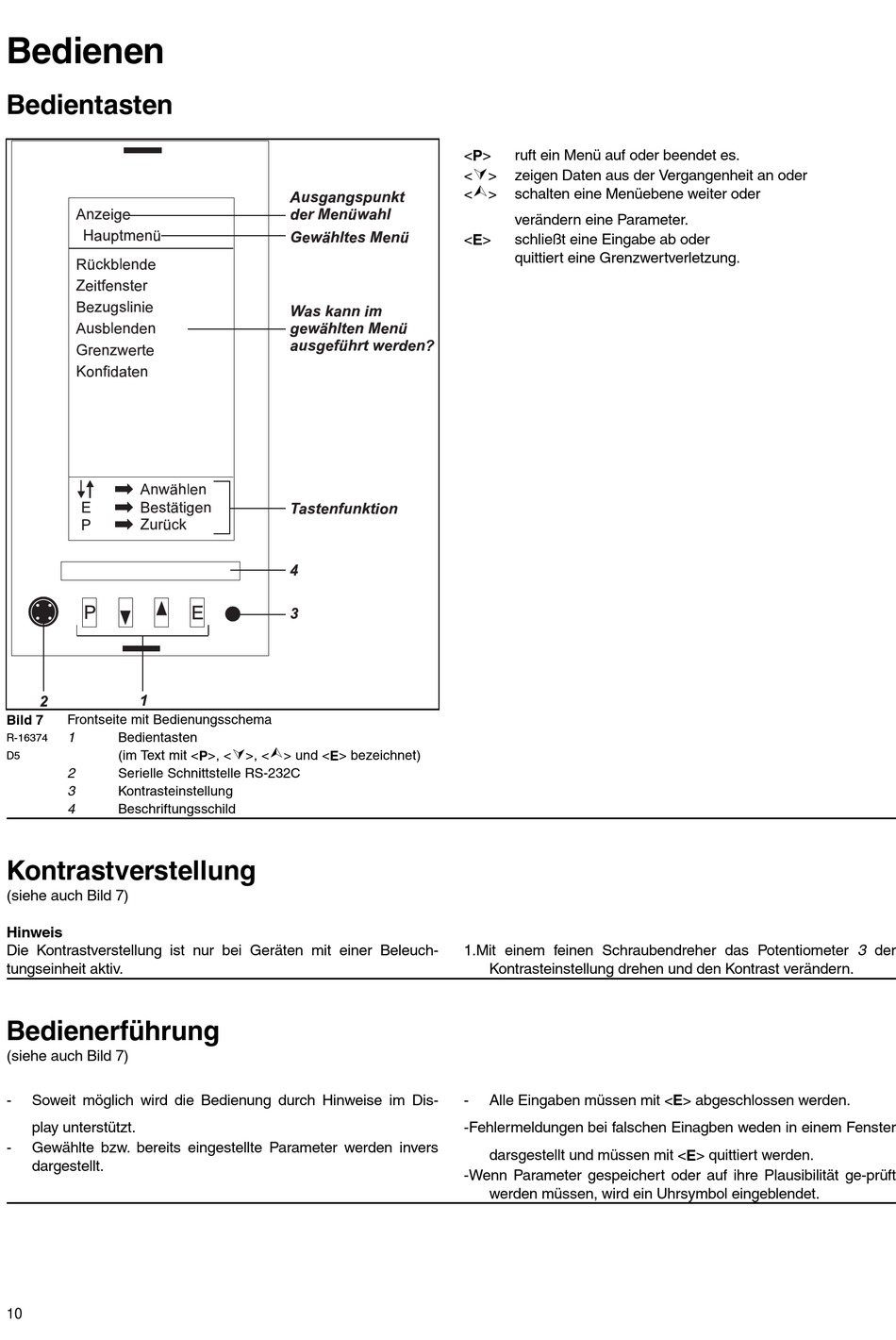

Bild 7
Frontseite mit Bedienungsschema
1
Bedientasten
R-16374
(im Text mit <P>, <
D5
2
Serielle Schnittstelle RS-232C
3
Kontrasteinstellung
4
Beschriftungsschild
Kontrastverstellung
(siehe auch Bild 7)
Hinweis
Die Kontrastverstellung ist nur bei Geräten mit einer Beleuch-
tungseinheit aktiv.
Bedienerführung
(siehe auch Bild 7)
-
Soweit möglich wird die Bedienung durch Hinweise im Dis-
play unterstützt.
-
Gewählte bzw. bereits eingestellte Parameter werden invers
dargestellt.
10
Ú
Ù
>, <
> und <E> bezeichnet)
<P>
ruft ein Menü auf oder beendet es.
Ú
<
>
zeigen Daten aus der Vergangenheit an oder
Ù
<
>
schalten eine Menüebene weiter oder
verändern eine Parameter.
<E>
schließt eine Eingabe ab oder
quittiert eine Grenzwertverletzung.
1.Mit einem feinen Schraubendreher das Potentiometer 3 der
Kontrasteinstellung drehen und den Kontrast verändern.
-
Alle Eingaben müssen mit <E> abgeschlossen werden.
-Fehlermeldungen bei falschen Einagben weden in einem Fenster
darsgestellt und müssen mit <E> quittiert werden.
-Wenn Parameter gespeichert oder auf ihre Plausibilität ge-prüft
werden müssen, wird ein Uhrsymbol eingeblendet.
