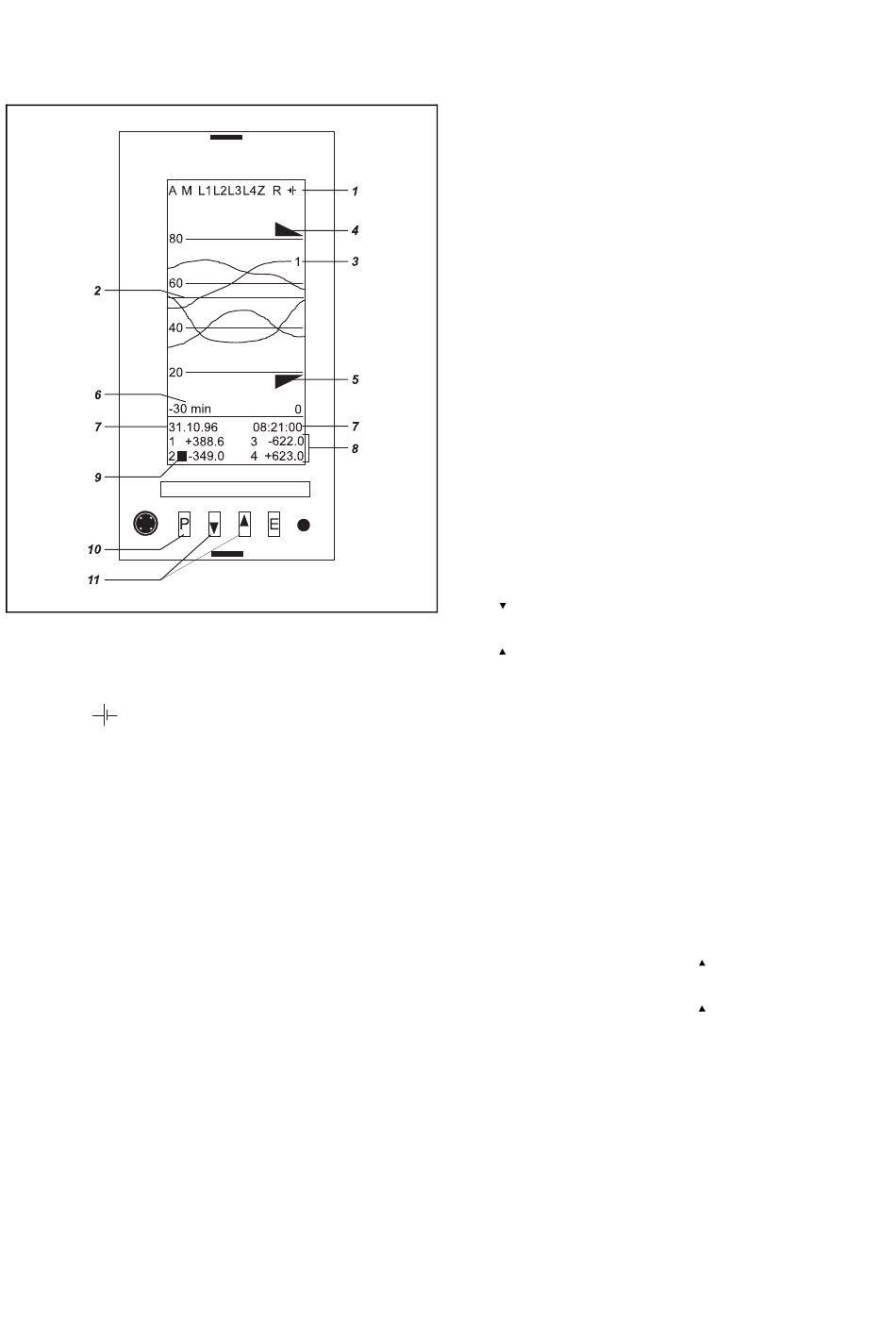

Beschreibung der Anzeigen
Kurvenanzeige
Bild 8
Kurvenanzeige
1
Alarmzeile
R-16374
A
Kurvenbild A wird angezeigt
D4
M
Meldung des Beginns der Restspeicherzeit
L1...L4 Grenzwertmeldungen
Vorwarnung für leere Batterie
(Vorwarnzeit: ca. 7 Tage)
Z
Anzeige ist gezoomt
R
Rückblendemodus ist eingeschaltet
2
Bezugslinie
3
Kurvenmarkierung für Eingang 1
4
Maximumgrenzwert-Zeiger
5
Minimumgrenzwert-Zeiger
6
Zeitfenster (rechter Bildrand: t = 0)
7
Datum / Uhrzeit
8
Momentanwert Eingang 3
9
Grenzwertmeldung
10 Menüaufruf
11 Zurück in die Vergangenheit
12 Bedienen
Hinweise
Da in der Ziffernanzeige die Momentanwerte angezeigt werden
und die Erneuerungsgeschwindigkeit der Kurven vom gewählten
Zeitfenster abhängt, können Ziffernanzeige und Kurvenanzeige
unterschiedliche Werte anzeigen.
Wernden Speicherwerte zur Anzeige gebracht, bei denen in der
Signalverarbeitung Minimum-Maximim-Wert gewählt wurde, wird
als Zahlenwert der Maximum-Wert angezeigt.
Unter- oder Überschreiten eines Meßbereichs
Ziffernanzeige
Unterschreiten
Kurven
aus dem Verlauf ersichtlich
Netzausfall
Die Dauer des Nerzausfalls wird beim Wiedereinschalten ange-
zeigt. Beim Auslesen des Speichers weisen eine ca. fünf Pixel
breite Unterbrechung der Kurve sowie die Angabe
auf den Netzausfall hin.
ten vorhanden
Vergangenheit
1. In die Vergangenheit zurückgehen:
< > (längeres Drücken beschleunigt das Zurückgehen)
2. In die Gegenwart zurückgehen:
< > (längeres Drücken beschleunigt das Zurückgehen)
oder
in die Gegenwart zurückspringen:
<P>, <E>
Hinweis
Wenn für mehr als drei Minuten keine Taste betätigt wird, springt
das Gerät automatisch zur Gegenwart zurück.
Zoomen
Hinweis
Das Zoomen gilt immer für den Bereich um die Bezugslinie. Der
Zoomfaktor ist immer drei.
1. Zoomen einschalten:
<E> drücken und halten und < >
2. Zoomen auschalten
<E> drücken und halten und < >
bzw.
Überschreiten
keine Da-
