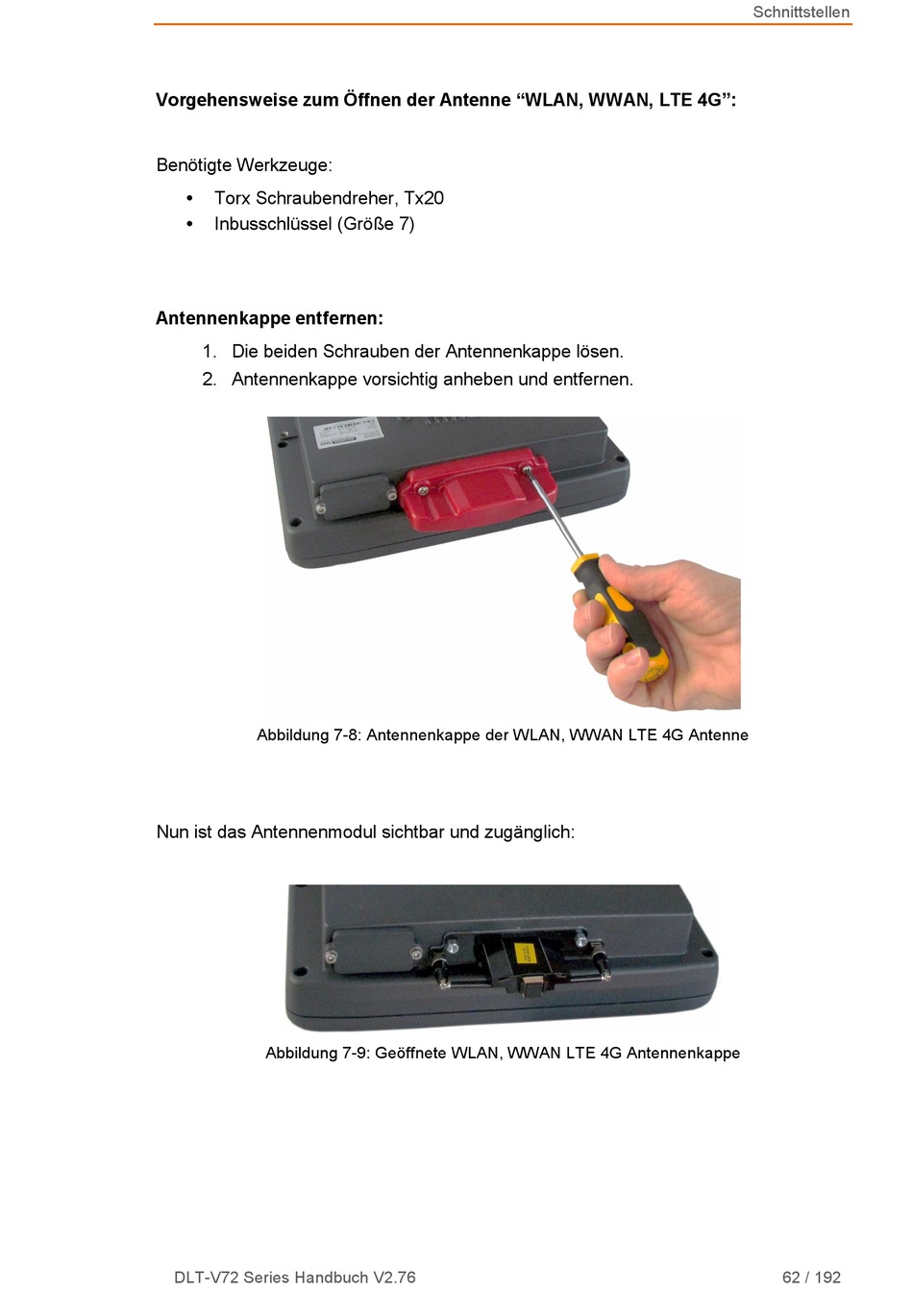

Vorgehensweise zum Öffnen der Antenne "WLAN, WWAN, LTE 4G":
Benötigte Werkzeuge:
Torx Schraubendreher, Tx20
Inbusschlüssel (Größe 7)
Antennenkappe entfernen:
1. Die beiden Schrauben der Antennenkappe lösen.
2. Antennenkappe vorsichtig anheben und entfernen.
Abbildung 7-8: Antennenkappe der WLAN, WWAN LTE 4G Antenne
Nun ist das Antennenmodul sichtbar und zugänglich:
Abbildung 7-9: Geöffnete WLAN, WWAN LTE 4G Antennenkappe
DLT-V72 Series Handbuch V2.76
Schnittstellen
62 / 192
