COM1 als Spannungsquelle
Die COM1-Schnittstelle kann extern angeschlossene Geräte mit +5 VDC versorgen.
Die Spannungen sind intern abgesichert und dürfen einen entnommenen Dauerstrom
von 1 A bei +5 V nicht überschreiten.
Die maximale Stromentnahme kann abhängig von den angeschlossenen Geräten
geringer ausfallen.
Mittels „DLoG Config" Tool kann ausgewählt werden, ob auf Pin 9 von COM1 +5 VDC
ausgegeben werden oder RI.
Netzwerk-Adapter (10/100/1000)
Der DLT-V72 verfügt über einen Netzwerk-Adapter mit 10/100/1000 Mbit pro Sekunde.
Dieser Adapter ist über die Unterseite des Gerätes zugänglich und bietet eine RJ45-
Anschlussbuchse.
Als Statusanzeige sind in der RJ45-Anschlussbuchse zwei LEDs integriert, die
folgendermaßen belegt sind:
LED links (grün):
LED aus: keine
Verbindung
LED ein: Verbindung (link)
Probleme bei Datenübertragung über LAN/Ethernet
Falls bei der Datenübertragung über LAN/Ethernet Probleme auftreten (z. B. Daten
gehen verloren oder werden nicht erkannt), kann ein zu langes Kabel Ursache für diese
Probleme sein. Je nach Kabelverlegung und Störeinflüssen aus der Umgebung kann
evtl. die Kabellänge von 100 m nicht verwendet werden, die in der Spezifikation
angegeben ist (IEEE 802.3 Standard). Die Lösung ist hier die Verwendung eines
kürzeren Kabels.
DLT-V72 Series Handbuch V2.76

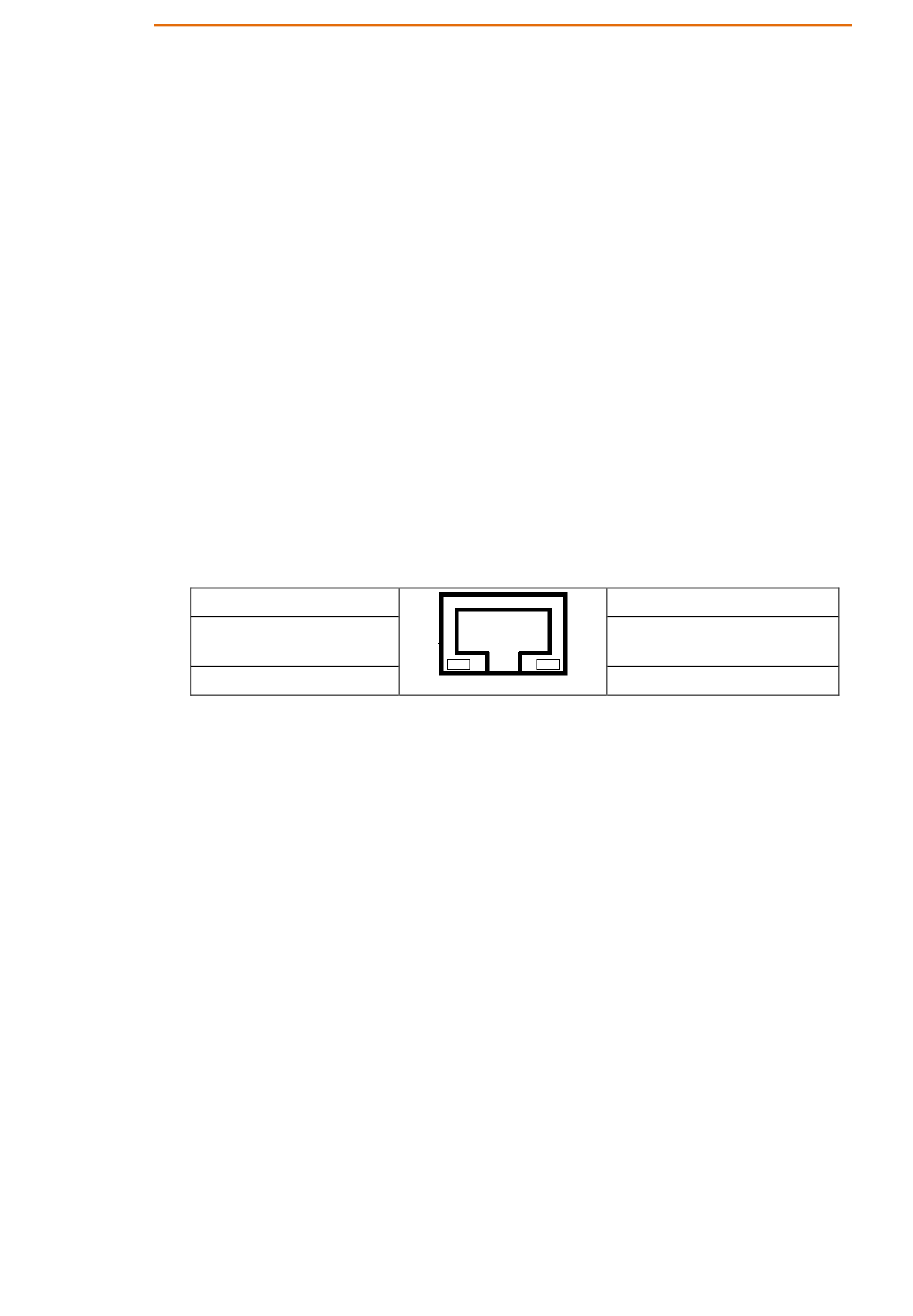

Abbildung 7-2: RJ45 Netzwerkbuchse
Schnittstellen
LED rechts (orange):
LED aus: keine Aktivität
LED blinkend: Aktivität
55 / 192
