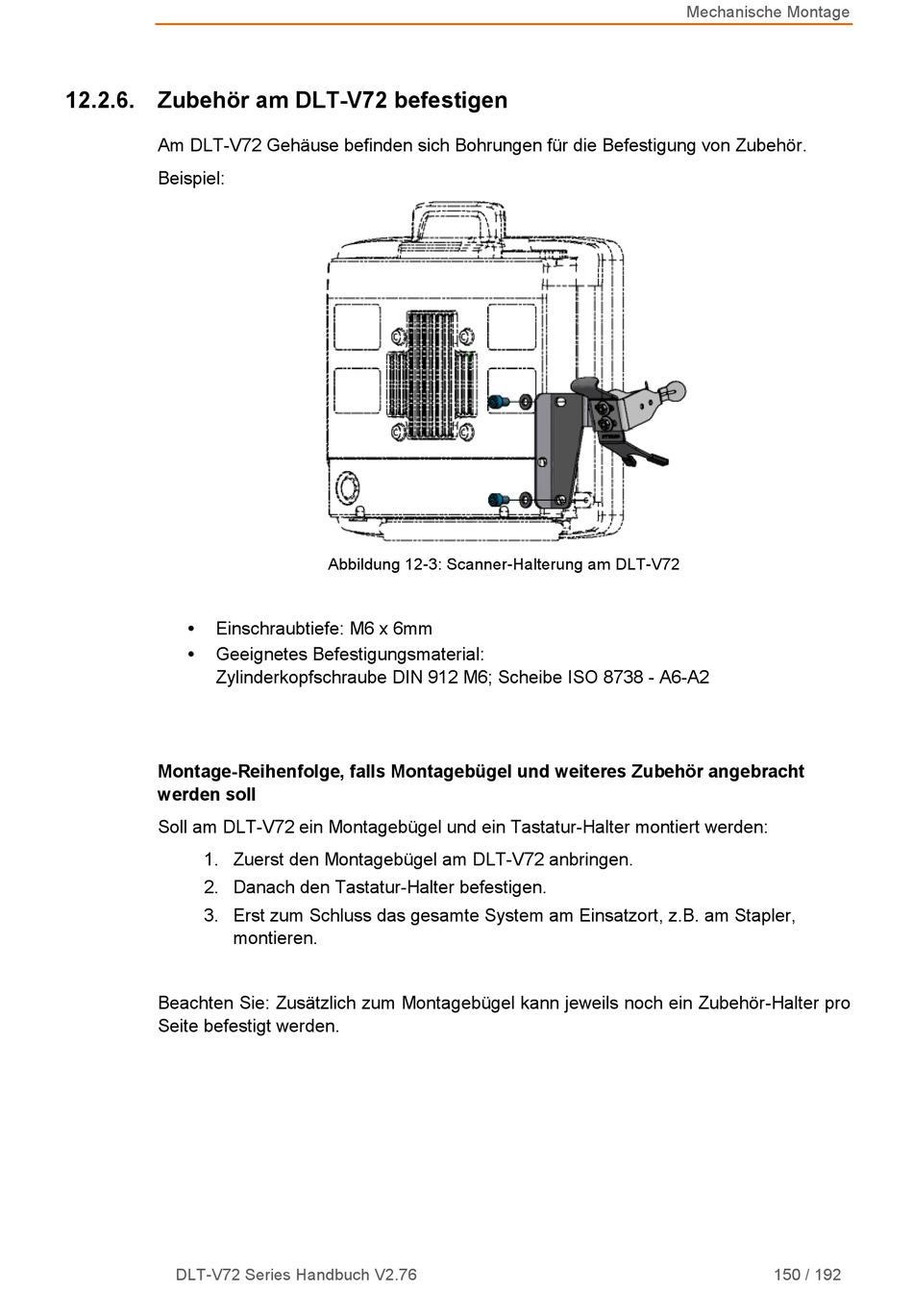

12.2.6. Zubehör am DLT-V72 befestigen
Am DLT-V72 Gehäuse befinden sich Bohrungen für die Befestigung von Zubehör.
Beispiel:
Einschraubtiefe: M6 x 6mm
Geeignetes Befestigungsmaterial:
Zylinderkopfschraube DIN 912 M6; Scheibe ISO 8738 - A6-A2
Montage-Reihenfolge, falls Montagebügel und weiteres Zubehör angebracht
werden soll
Soll am DLT-V72 ein Montagebügel und ein Tastatur-Halter montiert werden:
1. Zuerst den Montagebügel am DLT-V72 anbringen.
2. Danach den Tastatur-Halter befestigen.
3. Erst zum Schluss das gesamte System am Einsatzort, z.B. am Stapler,
montieren.
Beachten Sie: Zusätzlich zum Montagebügel kann jeweils noch ein Zubehör-Halter pro
Seite befestigt werden.
DLT-V72 Series Handbuch V2.76
Abbildung 12-3: Scanner-Halterung am DLT-V72
Mechanische Montage
150 / 192
