3. GERÄTEBESCHREIBUNG

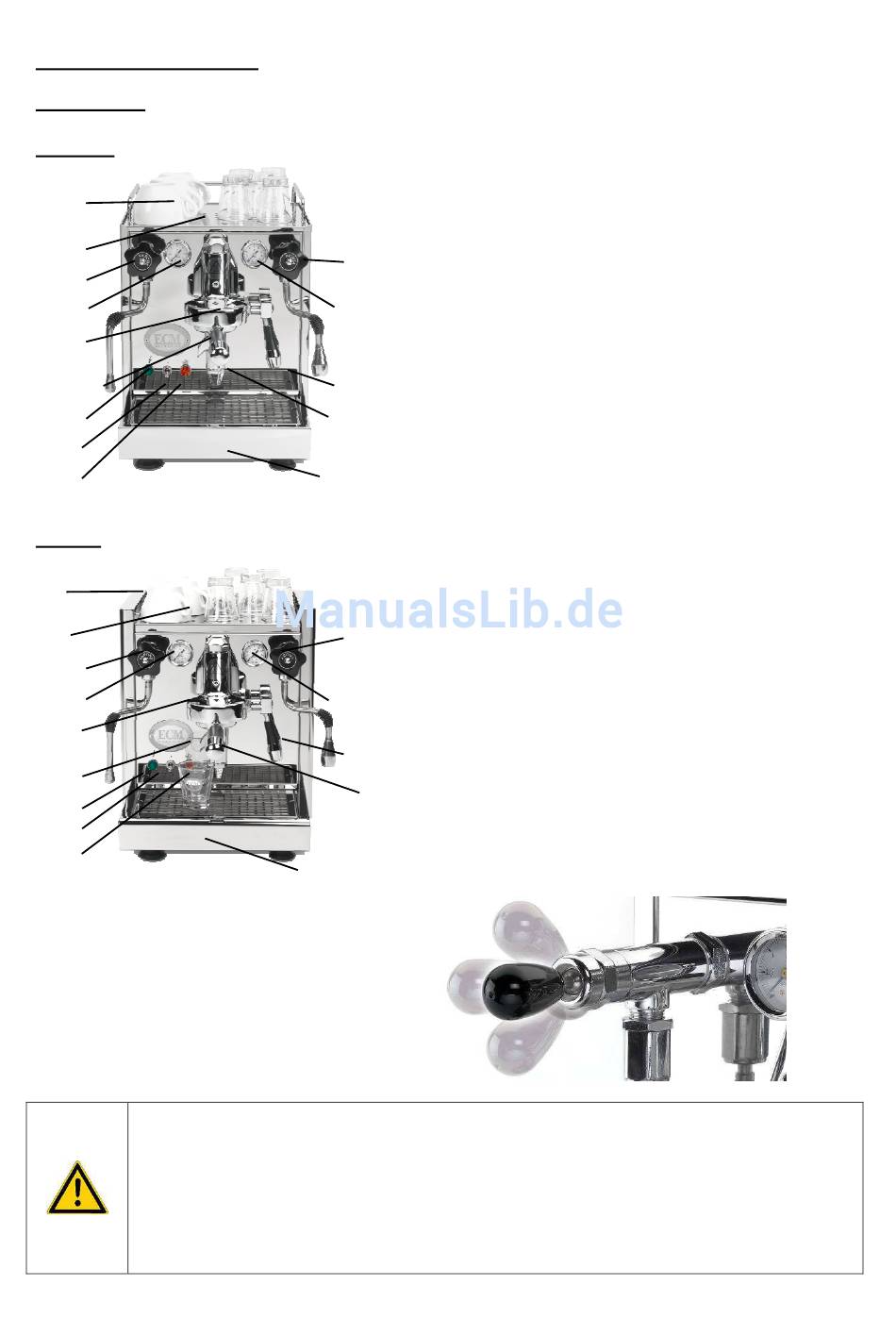

3.1 Geräteteile
Mechanika
1
2
3
4
5
6
7
8
9
Technika
1
2
3
4
5
6
7
8
9
Die MECHANIKA / TECHNIKA und die
MECHANIKA PROFI / TECHNIKA PROFI
unterscheiden sich hinsichtlich der Ausführung
ihrer Ventile. Die MECHANIKA / TECHNIKA
verfügt über Drehventile, die MECHANIKA PROFI /
TECHNIKA PROFI über Hebelventile (s. Foto
rechts).
Vorsicht!
Verletzungsgefahr: Folgende Geräteteile sind heiß oder können es werden:
• Bereich der Drehknöpfe für Dampfentnahme und Heißwasserentnahme (MECHANIKA /
TECHNIKA) bzw. der Bereich der Hebelventile (MECHANIKA PROFI/ TECHNIKA PROFI)
• Dampf- und Heißwasserrohr
• Brühgruppe
• Siebträger
• Gehäuse: Oberseite und Seitenteile
Bedienungsanleitung MECHANIKA · TECHNIKA
1. Tassenablage
2. Frischwasserbehälter (unter Tassenablage)
3. Griff Dampfventil mit Dampfrohr
4. Kesseldruckmanometer
5. Brühgruppe
14
6. Kaffeeauslauf
7. Kontrolllampe grün
8. Ein- und Ausschalter
13
9. Kontrolllampe orange
10. Wasserauffangschale
11. Filterträger
12
12. Brühgruppenbedienhebel
13. Pumpendruckmanometer
11
14. Griff Heißwasserventil mit Heißwasserrohr
10
1. Tassenablagedeckel (nach hinten kippbar)
2. Frischwasserbehälter (unter
Tassenablagedeckel)
3. Griff Dampfventil mit Dampfrohr
14
4. Kesseldruckmanometer
5. Brühgruppe
6. Kaffeeauslauf
13
7. Kontrolllampe grün
8. Ein- und Ausschalter
9. Kontrolllampe orange
12
10. Wasserauffangschale
11. Filterträger
11
12. Brühgruppenbedienhebel
13. Pumpendruckmanometer
14. Griff Heißwasserventil mit Heißwasserrohr
10
7
