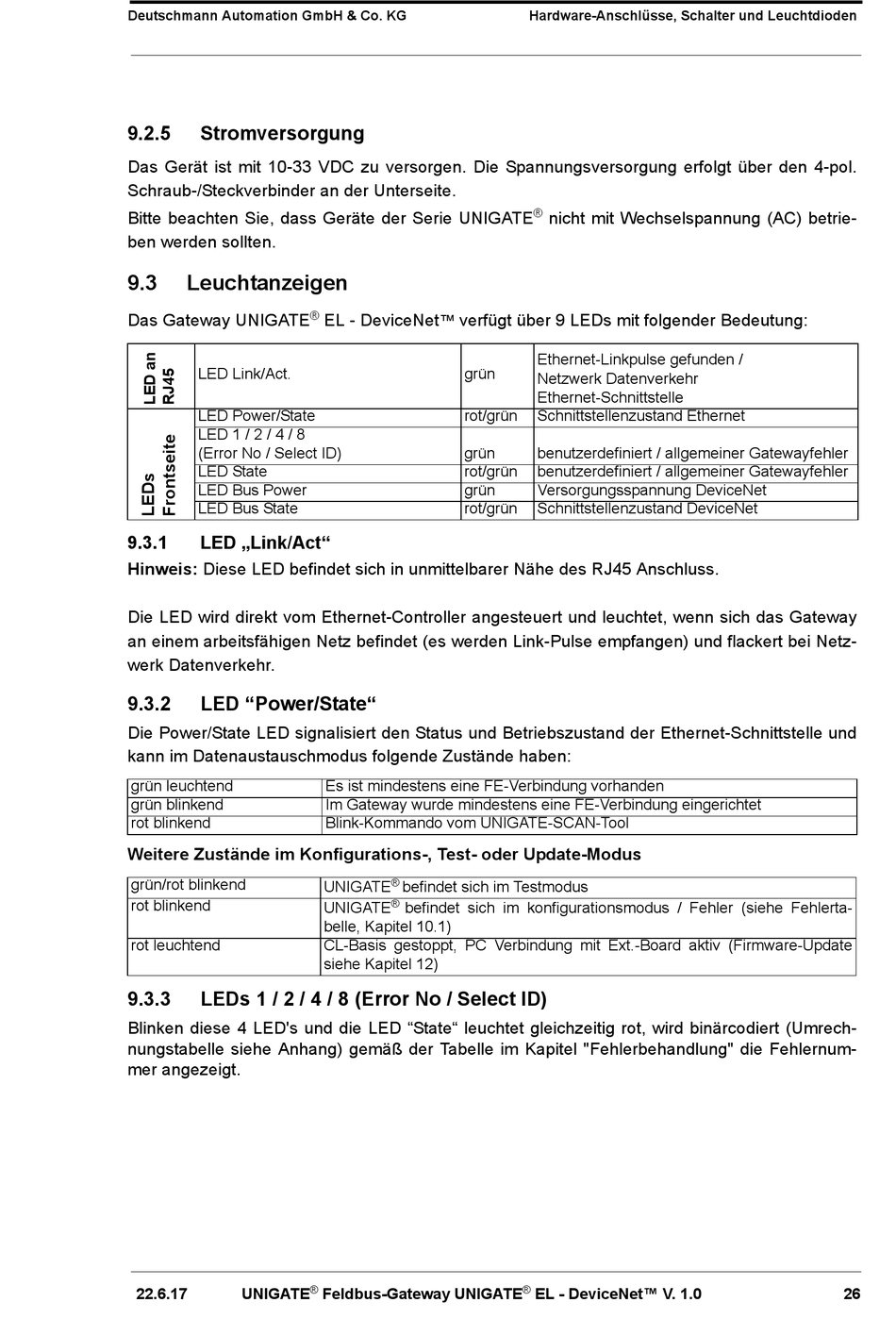

DEUTSCHMANN AUTOMATION UNIGATE EL DeviceNet Bedienerhandbuch Seite 26

Deutschmann Automation GmbH & Co. KG
9.2.5 Stromversorgung
Das Gerät ist mit 10-33 VDC zu versorgen. Die Spannungsversorgung erfolgt über den 4-pol.
Schraub-/Steckverbinder an der Unterseite.
Bitte beachten Sie, dass Geräte der Serie UNIGATE
ben werden sollten.
9.3 Leuchtanzeigen
Das Gateway UNIGATE
LED Link/Act.
LED Power/State
LED 1 / 2 / 4 / 8 
(Error No / Select ID)
LED State
LED Bus Power
LED Bus State
9.3.1 LED „Link/Act"
Hinweis: Diese LED befindet sich in unmittelbarer Nähe des RJ45 Anschluss.

Die LED wird direkt vom Ethernet-Controller angesteuert und leuchtet, wenn sich das Gateway
an einem arbeitsfähigen Netz befindet (es werden Link-Pulse empfangen) und flackert bei Netz-
werk Datenverkehr.
9.3.2 LED "Power/State"
Die Power/State LED signalisiert den Status und Betriebszustand der Ethernet-Schnittstelle und
kann im Datenaustauschmodus folgende Zustände haben:
grün leuchtend
grün blinkend
rot blinkend
Weitere Zustände im Konfigurations-, Test- oder Update-Modus
grün/rot blinkend
rot blinkend
rot leuchtend
9.3.3 LEDs 1 / 2 / 4 / 8 (Error No / Select ID)
Blinken diese 4 LED's und die LED "State" leuchtet gleichzeitig rot, wird binärcodiert (Umrech-
nungstabelle siehe Anhang) gemäß der Tabelle im Kapitel "Fehlerbehandlung" die Fehlernum-
mer angezeigt.
22.6.17 UNIGATE
®
EL - DeviceNet verfügt über 9 LEDs mit folgender Bedeutung:
™
grün
rot/grün
grün
rot/grün
grün
rot/grün
Es ist mindestens eine FE-Verbindung vorhanden
Im Gateway wurde mindestens eine FE-Verbindung eingerichtet
Blink-Kommando vom UNIGATE-SCAN-Tool
®
UNIGATE befindet sich im Testmodus
®
UNIGATE befindet sich im konfigurationsmodus / Fehler (siehe Fehlerta-
belle, Kapitel 10.1)
CL-Basis gestoppt, PC Verbindung mit Ext.-Board aktiv (Firmware-Update
siehe Kapitel 12)
®
Feldbus-Gateway UNIGATE
Hardware-Anschlüsse, Schalter und Leuchtdioden
®
nicht mit Wechselspannung (AC) betrie-
Ethernet-Linkpulse gefunden /
Netzwerk Datenverkehr
Ethernet-Schnittstelle
Schnittstellenzustand Ethernet
benutzerdefiniert / allgemeiner Gatewayfehler
benutzerdefiniert / allgemeiner Gatewayfehler
Versorgungsspannung DeviceNet
Schnittstellenzustand DeviceNet
®
EL - DeviceNet™ V. 1.0 26
