DEUTSCHMANN AUTOMATION UNIGATE EL DeviceNet Bedienerhandbuch Seite 13

Einführung
®
3.2 UNIGATE

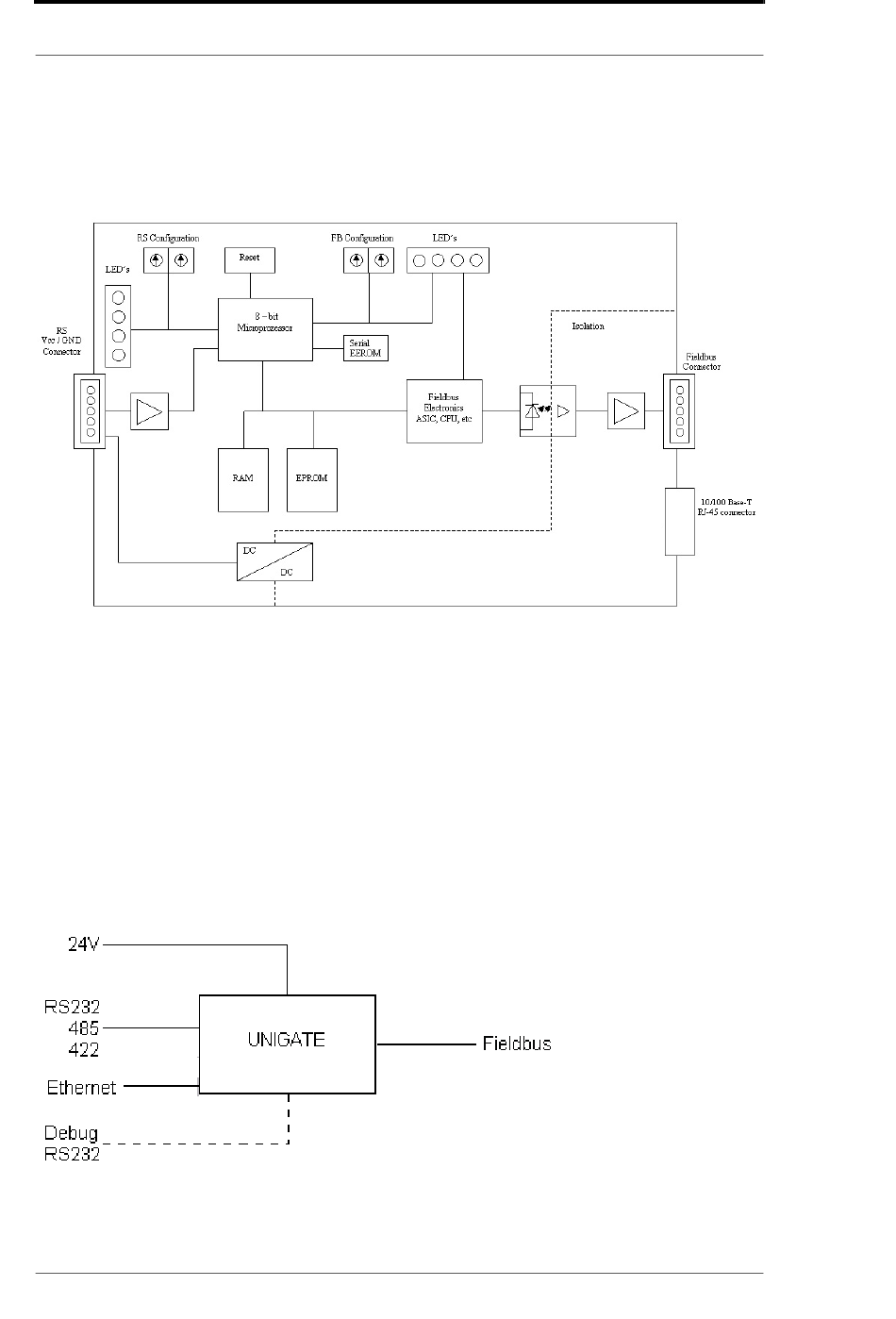

Das nachfolgende Bild zeigt ein typisches UNIGATE
®
3.3 UNIGATE
Das nachfolgende Bild zeigt ein typisches Anschaltschema.
13 UNIGATE
Blockdiagramm
Applikationsdiagramm
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
Modul-Design.
®
EL - DeviceNet™ V. 1.0 22.6.17
