6.11 Abgassystem

6.11.1 Zuluftzuführung
Beim SolvisBen ist ein konzentrisches Abgasrohr bereits
montiert. Zuluft tritt über den äußeren Ringspalt ein.
6.11.2 Interne Abgasführung
Abgasleitung montieren
1. Die Kupplung Abgasrohr (1) oben auf das Abgasan-
schlussstück an der Ansaugkammer stecken.

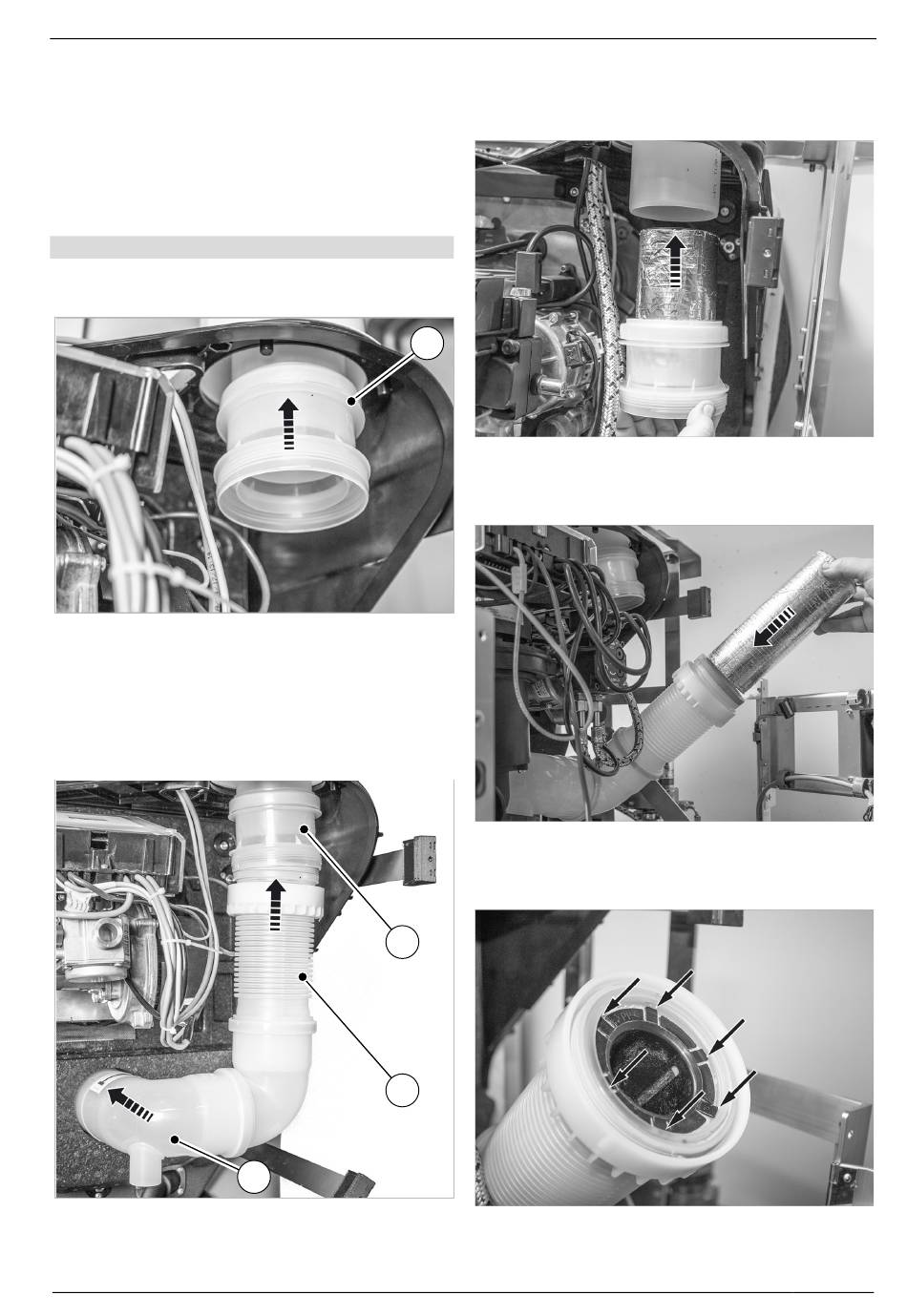

Abb.79: Kupplung Abgasrohr auf Abgasanschlussstück stecken.
2. Den mit dem Abgas-Flexrohr vormontierten Abgasbo-
gen (1) in die untere Öffnung des Abgas-Wärmeüber-
tragers einschieben, bis der Federstift im Abgasbogen
verrastet.
3. Dann das Flexrohr (2) in die Kupplung Abgasrohr (3)
stecken und gerade ausrichten (2).
Abb. 80: Abgasbogen montiert
SOLVIS · MAL-BEN · Technische Änderungen vorbehalten · 32491-2a
3
2
1
4. Nur Öl und Hybrid-Öl: Zuerst den kurzen Innenrohr-
schalldämpfer in die Kupplung Abgasrohr stecken und
in das Abgasanschlussstück schieben.
1
Abb.81: Kurzen Schalldämpfer oben einsetzen
5. Dann den langen Innenrohrschalldämpfer in das Abgas-
Flexrohr unten schieben.
Abb.82: Langen Schalldämpfer unten einsetzen
6. Dabei den Sternenkranz in die ersten beiden Rillen drü-
cken.
Abb.83: Sternenkranz einrasten
